申请日2016.03.16
公开(公告)日2016.06.15
IPC分类号C02F1/20; C02F101/16
摘要
本发明涉及一种负压吹脱降低废水中COD和氨氮含量的装置及方法。包括反应釜、真空缓冲罐、水喷射真空泵，废水输送进入反应釜中，反应釜的顶部一侧设有人孔，通过人孔放入片碱，反应釜内设有搅拌器，搅拌器通过反应釜顶部安装的电机输送动力，在反应釜的底部设有釜底阀，并且通过进气阀连接空气进口管，通过出液阀连接到污水处理连接管;所述的反应釜通过连接管与真空缓冲罐，真空缓冲罐通过管道与水喷射真空泵连接。有益效果是：本发明开创性的采用负压吹脱的方式，该方法吹脱效果更加理想，脱离液体的氨分子能够及时的被带走，低沸点的甲醇等溶剂可以被带走，降低COD的同时降低氨氮含量，其中，氨氮去除率超过90%。
权利要求书

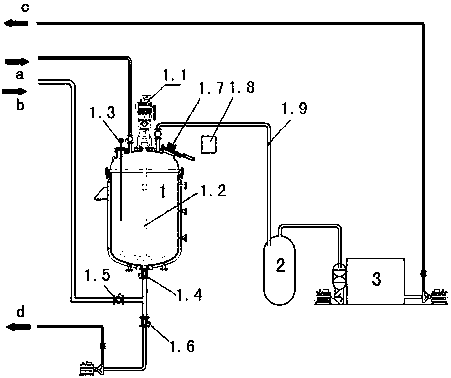

1.一种负压吹脱降低废水中COD和氨氮含量装置，其特征是：包括反应釜(1)、真空缓冲罐(2)、水喷射真空泵(3)，废水通过废水进口管(a)和反应釜(1)的顶部输送进入反应釜(1)中，反应釜(1)的顶部一侧设有人孔(1.7)，通过人孔(1.7)放入片碱(1.8)，反应釜(1)内设有搅拌器(1.2)，搅拌器(1.2)通过反应釜(1)顶部安装的电机(1.1)输送动力，在反应釜(1)的底部设有釜底阀(1.4)，并且通过进气阀(1.5)连接空气进口管(b)，通过出液阀(1.6)连接到污水处理连接管(d);所述的反应釜(1)通过连接管(1.9)与真空缓冲罐(2)，真空缓冲罐(2)通过管道与水喷射真空泵(3)连接。
2.根据权利要求1所述的负压吹脱降低废水中COD和氨氮含量装置，其特征是：所述的水喷射真空泵(3)通过排水管(c)输送，并用盐酸中和，然后进入三效蒸发系统脱除氯化铵。
3.一种如权利要求1或2所述的负压吹脱降低废水中COD和氨氮含量装置的方法，其特征是，包括以下步骤制成：
1)向反应釜中加入废水，COD测量，氨氮含量测量，将氢氧化钠加入反应釜中，开启真空吹脱装置，一段时间后取样测量pH>12;
2)温度保持在50-60℃之间，负压保持在-0.015MPa到-0.030MPa，负压进气吹脱6个小时;
3)取样，用浓硫酸中和样品至pH=6到8，测量COD及氨氮含量，氨氮含量小于100mg/L即为合格，若不合格继续吹脱，至检测合格为止，若合格则停真空泵;
4)开启搅拌，缓慢滴加浓硫酸至pH=6-8之间;
5)再次测量COD含量及氨氮含量，合格后用泵输送至污水处理装置，分别计算COD和氨氮的脱除率。
4.根据权利要求3所述的负压吹脱降低废水中COD和氨氮含量装置的方法，其特征是，水喷射真空泵(3)的水箱中的水定期排放，用盐酸中和，然后进入三效蒸发系统脱除氯化铵，三效蒸馏水仍含有少量氨氮，继续进入反应釜负压吹脱。
说明书
一种负压吹脱降低废水中COD和氨氮含量的装置及方法
技术领域
本发明涉及一种三氯蔗糖的生产工艺，特别涉及一种负压吹脱降低废水中COD和氨氮含量的装置及方法。
背景技术
在三氯蔗糖的生产过程中产生大量高COD及高氨氮含量的废水，COD含量约5000到50000mg/L，氨氮含量约300到1800mg/L，微量的有机溶剂甲醇、乙酸乙酯、二甲基甲酰胺、叔丁胺以及无机物氨水等都是造成废水高COD以及高氨氮含量的原因，这股废水在进污水处理装置之前需要降低氨氮含量至100mg/L以下，否则会导致污水处理装置运行不正常，根据《GB18918-2002城镇污水处理厂污染物排放标准》的规定，COD排放标准是100mg/L，氨氮排放标准是25mg/L;
然而，传统的吹脱采用鼓风机强行鼓风的方式，实验效果不理想，吹脱耗时长，降低COD含量不明显。
发明内容
本发明的目的就是针对现有技术存在的上述缺陷，提供一种负压吹脱降低废水中COD和氨氮含量的装置及方法，通过预先吹脱处理达到初步降低COD和氨氮含量的目的。
本发明提到的一种负压吹脱降低废水中COD和氨氮含量装置，包括反应釜、真空缓冲罐、水喷射真空泵，废水通过废水进口管和反应釜的顶部输送进入反应釜中，反应釜的顶部一侧设有人孔，通过人孔放入片碱，反应釜内设有搅拌器，搅拌器通过反应釜顶部安装的电机输送动力，在反应釜的底部设有釜底阀，并且通过进气阀连接空气进口管，通过出液阀连接到污水处理连接管;所述的反应釜通过连接管与真空缓冲罐，真空缓冲罐通过管道与水喷射真空泵连接。
上述的水喷射真空泵通过排水管输送，并用盐酸中和，然后进入三效蒸发系统脱除氯化铵。
本发明提到的一种负压吹脱降低废水中COD和氨氮含量装置的方法，包括以下步骤制成：
1)向反应釜中加入废水，COD测量，氨氮含量测量，将氢氧化钠加入反应釜中，开启真空吹脱装置，一段时间后取样测量pH>12;
2)温度保持在50-60℃之间，负压保持在-0.015MPa到-0.030MPa，负压进气吹脱6个小时;
3)取样，用浓硫酸中和样品至pH=6到8，测量COD及氨氮含量，氨氮含量小于100mg/L即为合格，若不合格继续吹脱，至检测合格为止，若合格则停真空泵;
4)开启搅拌，缓慢滴加浓硫酸至pH=6-8之间;
5)再次测量COD含量及氨氮含量，合格后用泵输送至污水处理装置，分别计算COD和氨氮的脱除率。
另外，水喷射真空泵(3)的水箱中的水定期排放，用盐酸中和，然后进入三效蒸发系统脱除氯化铵，三效蒸馏水仍含有少量氨氮，继续进入反应釜负压吹脱。
本发明的有益效果是：本发明开创性的采用负压吹脱的方式，该方法吹脱效果更加理想，脱离液体的氨分子能够及时的被带走，低沸点的甲醇等溶剂可以被带走，降低COD的同时降低氨氮含量;本方法在总结多次实验的基础上，找出了合适的时间、温度、压强和pH值，氨氮去除率超过90%。
