申请日2016.03.16
公开(公告)日2016.05.25
IPC分类号C02F1/30; C02F1/74
摘要
一种螺旋式光催化污水处理专用设备，本发明涉及运装设备技术领域，包括管体(3)，螺纹固定在管体(3)两端的端盖(4)，其特征在于，管体(3)内设置有螺旋玻璃管(6)，螺旋玻璃管(6)的进水口(1)与出水口(2)通过设置在管体(3)上的开口(8)引出，螺旋玻璃管(6)中心位置设置有灯管(7)，管体(3)内壁为玻璃反射面(31)，所述螺旋玻璃管(6)内设置有活性炭，活性炭上附着有TiO2。
权利要求书
1.一种螺旋式光催化污水处理专用设备，包括管体(3)，螺纹固定在管体(3)两端的端盖(4)，其特征在于，管体(3)内设置有螺旋玻璃管(6)，螺旋玻璃管(6)的进水口(1)与出水口(2)通过设置在管体(3)上的开口(8)引出，螺旋玻璃管(6)中心位置设置有灯管(7)，管体(3)内壁为玻璃反射面(31)，所述螺旋玻璃管(6)内设置有活性炭，活性炭上附着有TiO2。
2.根据权利要求1所述的一种螺旋式光催化污水处理专用设备，其特征在于，端盖(4)上设置有六角螺帽(5)。
3.根据权利要求1所述的一种螺旋式光催化污水处理专用设备，其特征在于，所述螺旋玻璃管(6)的直径在3-10cm。
4.根据权利要求1所述的一种螺旋式光催化污水处理专用设备，其特征在于，螺旋玻璃管(6)为有机玻璃材料。
5.根据权利要求4所述的一种螺旋式光催化污水处理专用设备，其特征在于，所述活性炭上包裹有有机膜。
6.根据权利要求5所述的一种螺旋式光催化污水处理专用设备，其特征在于，有机膜上设置有通孔。
7.根据权利要求6所述的一种螺旋式光催化污水处理专用设备，其特征在于，通孔的直径为0.5mm。
说明书
一种螺旋式光催化污水处理专用设备
技术领域
本发明涉及运装设备技术领域，提供了一种螺旋式光催化污水处理专用设备。
背景技术
水是经济发展和社会可持续发展的一个重要因数。随着工业发展、城市规模的不断扩大，水环境污染成了一个大难题。城市污水是目前江河湖泊水域污染的一个重要原因，是制约许多城市可持续发展的主要原因之一。如何在经济高速发展的同时控制好水环境的污染，以实现社会经济科学、和谐发展的目标是我国目前亟待解决的重要问题。
光催化氧化法是近20年才出现的水处理技术，在足够的反应时间内通常可以将有机物完全矿化为CO2和H2O等简单无机物，避免了二次污染，简单高效而有发展前途。所谓光催化反应，就是在光的作用下进行的化学反应。光化学反应需要分子吸收特定波长的电磁辐射，受激产生分子激发态，然后会发生化学反应生成新的物质，或者变成引发热反应的中间化学产物。光化学反应的活化能来源于光子的能量，在太阳能的利用中光电转化以及光化学转化一直是十分活跃的研究领域。
现有的罐式光催化污水处理设备，大多采用内管和外管结构，透明的内管与外管之间形成的空腔用于填充光催化载体，内管中心设置灯管的结构，这种结构有效光催化距离较短，需要多个设备串联或者并联进行工作。
发明内容
本发明的目的在于提供有效光催化距离长，且光照分布广的一种螺旋式光催化污水处理专用设备。
为了实现上述目的本发明采用以下技术方案：

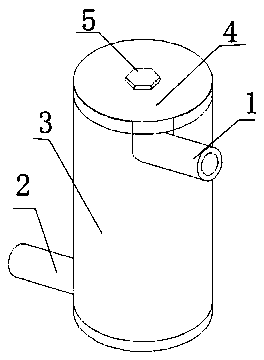

一种螺旋式光催化污水处理专用设备，包括管体(3)，螺纹固定在管体(3)两端的端盖(4)，其特征在于，管体(3)内设置有螺旋玻璃管(6)，螺旋玻璃管(6)的进水口(1)与出水口(2)通过设置在管体(3)上的开口(8)引出，螺旋玻璃管(6)中心位置设置有灯管(7)，管体(3)内壁为玻璃反射面(31)，所述螺旋玻璃管(6)内设置有活性炭，活性炭上附着有TiO2。管体(3)内壁采用玻璃反射面，使得灯管(7)发射出的光经过有螺旋玻璃管(6)间的缝隙后反射给螺旋玻璃管(6)的背光面，增加了螺旋玻璃管(6)的被照射面，提高了效率。
上述技术方案中，端盖(4)上设置有六角螺帽(5)。方便端盖的拆卸。
上述技术方案中，所述螺旋玻璃管(6)的直径在3-10cm。采用合适的直径，能够充分的理由光催化剂。
上述技术方案中，螺旋玻璃管(6)为有机玻璃材料。
上述技术方案中，所述活性炭上包裹有有机膜。
上述技术方案中，有机膜上设置有通孔。
上述技术方案中，通孔的直径为0.5mm。有机膜的设置能够有效的解决活性炭掉粉堵塞设备的问题。
