申请日2016.03.21
公开(公告)日2016.11.23
IPC分类号C02F1/78; C02F1/32; C02F1/50
摘要
本实用新型公开一种氧化塔污水处理系统，该系统包括：原水输入端、臭氧发生器、污水输入端、静态混合器、至少一个催化氧化单元以及至少一个UV光源输出单元。臭氧发生器所发生的臭氧和压力原水混合，输出混合后的臭氧水。静态混合器进一步将污水和臭氧水进行充分混合，使污水中各个污染物得以良好分散以及污染物和臭氧之间能够充分混合，并输出混合污水。催化氧化单元催化混合污水中的O3产生羟基自由基(·OH)，用·OH去氧化分解污水中的污染物。初步降解的混合污水在UV光源输出单元输出的紫外线照射下，通过光电化学反应再次进一步产生氧化能力极强的羟基自由基，此次进一步地处理难降解的废水。因此，本实用新型提供的系统能够以很好的氧化能力充分地降解污水。

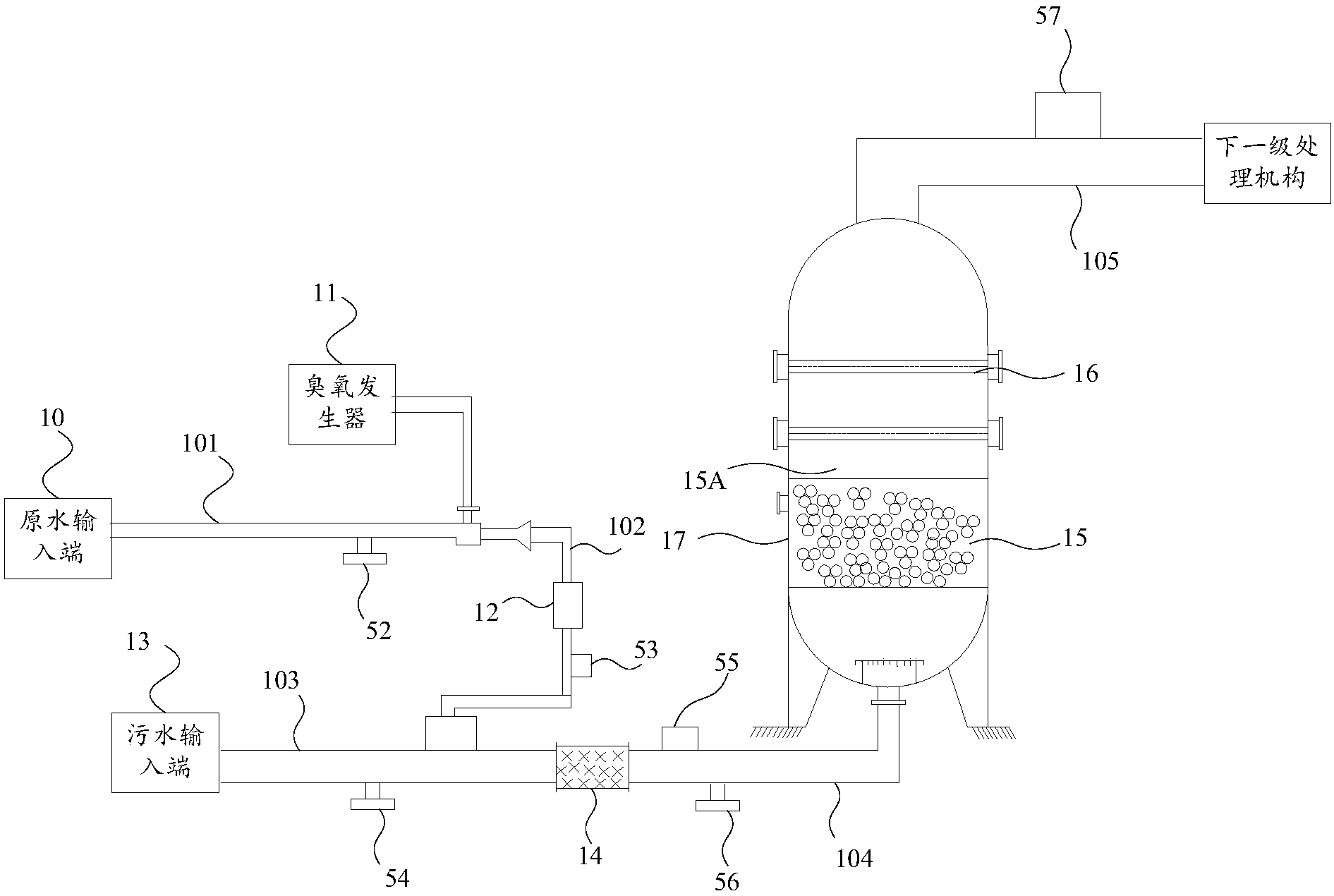

摘要附图
权利要求书
1.一种氧化塔<a href="http://www.dowater.com/" style="text-decoration:none"><font color="#000000">污水</font></a>处理系统，其特征在于，包括：
用于通过第一管路输入压力原水的原水输入端;
用于产生臭氧并将所述臭氧和从所述第一管路输入的压力原水进行混合以及通过第二管路输出混合后的臭氧水的臭氧发生器，所述臭氧发生器通过所述第一管路和所述原水输入端连接;
用于通过第三管路输出污水的污水输入端;
用于将从所述第三管路输出污水和从所述第二管路输出的臭氧水进行混合以及通过第四管路输出臭氧水和污水混合后的混合污水的静态混合器，所述静态混合器通过所述第三管路和所述污水输入端连接;
用于催化所述混合污水中的臭氧使臭氧初步降解混合污水并输出初步降解的混合污水的至少一个催化氧化单元，所述至少一个催化氧化单元封闭地设置于反应塔;
用于输出紫外线并对所述初步降解的混合污水进一步降解以及通过第五管路输出降解后的污水的至少一个UV光源输出单元，所述至少一个UV光源输出单元封闭地设置于反应塔。
2.根据权利要求1所述的氧化塔污水处理系统，其特征在于，所述催化氧化单元设置于所述反应塔的塔底，所述UV光源输出单元设置于所述催化氧化单元的第一侧边。
3.根据权利要求1所述的氧化塔污水处理系统，其特征在于，所述氧化塔污水处理系统还包括PLC控制器、显示屏以及流量计，所述流量计设置于所述第二管路上，所述PLC控制器分别与所述显示屏和所述流量计电连接。
4.根据权利要求3所述的氧化塔污水处理系统，其特征在于，所述第一管路设置第一电动调节阀，所述第二管路设置臭氧浓度传感器，所述PLC控制器分别与所述第一电动调节阀和所述臭氧浓度传感器电连接。
5.根据权利要求3所述的氧化塔污水处理系统，其特征在于，所述第三管路设置第二电动调节阀，所述第四管路设置第一氨氮测定仪，所述PLC控制器分别与所述第二电动调节阀和所述第一氨氮测定仪电连接。
6.根据权利要求5所述的氧化塔污水处理系统，其特征在于，所述第四管路设置第三电动调节阀，所述第五管路设置第二氨氮测定仪，所述PLC控制器分别与所述第三电动调节阀和所述第二氨氮测定仪电连接。
7.根据权利要求1所述的氧化塔污水处理系统，其特征在于，所述催化氧化单元是由过渡金属氧化物组成的催化氧化层。
8.根据权利要求1所述的氧化塔污水处理系统，其特征在于，所述UV光源输出单元至少包括一个UV光源。
说明书
一种氧化塔污水处理系统
技术领域
本实用新型涉及污水处理领域，尤其涉及一种氧化塔污水处理系统。
背景技术
生活污水处理方法有物理处理法、化学处理法、生物处理法，其中化学处理法是一种重要方法。化学处理法通过化学反应和传质作用来分离、去除废水中呈溶解、胶体状态的污染物或将其转化为无害物质的废水处理法。在化学处理法中，以投加药剂产生化学反应为基础的处理单元是：混凝、中和、氧化还原等;而以传质作用为基础的处理单元则有：萃取、汽提、吹脱、吸附、离子交换以及电渗析和反渗透等。
现有专利公开了一种污水处理系统，该污水处理系统通过厌氧池、好氧池、沉淀池以及高铁酸盐对污水进行处理，从而实现了降低污水处理过程中污水中的污染物，但对于那些难降解剩余污染物，需要采用更强的物化方法去降解，，提高污水处理系统排出的水的质量。
发明人在实现本发明实施例的过程中发现现有技术存在氧化能力不足的缺陷，其导致不能充分降解污水。
实用新型内容
为了克服上述技术问题，本实用新型目的旨在提供一种氧化塔污水处理系统，其解决了现有污水处理过程中氧化能力不足而导致不能充分降解污水的技术问题。
为解决上述技术问题，本实用新型提供一种氧化塔污水处理系统，其包括：
用于通过第一管路输入压力原水的原水输入端;
用于产生臭氧并将所述臭氧和从所述第一管路输入的压力原水进行混合以及通过第二管路输出混合后的臭氧水的臭氧发生器，所述臭氧发生器通过所述第一管路和所述原水输入端连接;
用于通过第三管路输出污水的污水输入端;
用于将从所述第三管路输出污水和从所述第二管路输出的臭氧水进行混合以及通过第四管路输出臭氧水和污水混合后的混合污水的静态混合器，所述静态混合器通过所述第三管路和所述污水输入端连接;
用于催化所述混合污水中的臭氧使臭氧初步降解混合污水并输出初步降解的混合污水的至少一个催化氧化单元，所述至少一个催化氧化单元封闭地设置于反应塔;
用于输出紫外线并对所述初步降解的混合污水进一步降解以及通过第五管路输出降解后的污水的至少一个UV光源输出单元，所述至少一个UV光源输出单元封闭地设置于反应塔。
进一步，所述催化氧化单元设置于所述反应塔的塔底，所述UV光源输出单元设置于所述催化氧化单元的第一侧边。
进一步，所述氧化塔污水处理系统还包括PLC控制器、显示屏以及流量计，所述流量计设置于所述第二管路上，所述PLC控制器分别与所述显示屏和所述流量计电连接。
进一步，所述第一管路设置第一电动调节阀，所述第二管路设置臭氧浓度传感器，所述PLC控制器分别与所述第一电动调节阀和所述臭氧浓度传感器电连接。
进一步，所述第三管路设置第二电动调节阀，所述第四管路设置第一氨氮测定仪，所述PLC控制器分别与所述第二电动调节阀和所述第一氨氮测定仪电连接。
进一步，所述第四管路设置第三电动调节阀，所述第五管路设置第二氨氮测定仪，所述PLC控制器分别与所述第三电动调节阀和所述第二氨氮测定仪电连接。
进一步，所述催化氧化单元是由过渡金属氧化物组成的催化氧化层。
进一步，所述UV光源输出单元至少包括一个UV光源。
本实用新型的有益效果在于：臭氧发生器将臭氧和压力原水进行混合，输出混合后的臭氧水。静态混合器进一步地将污水和臭氧水进行充分地混合，使污水中各个污染物得以良好分散以及污染物和臭氧之间能够充分混合，并输出混合污水。催化氧化单元催化混合污水中的臭氧，使臭氧催化成羟基自由基，这种氧化能力极强的羟基自由基不仅对水中的各种有毒有害物质继续降解、除味、脱色，而且有极强的消毒灭菌功能，因此混合污水得以初步降解。初步降解的混合污水在UV光源输出单元输出的紫外线照射下，通过光电化学反应再次进一步产生氧化能力极强的羟基自由基，此次进一步地处理难降解的废水。因此，本实用新型提供的系统能够以很好的氧化能力进行充分地降解污水
