摘要
一种RO浓水处理设备，涉及水处理技术领域，它包括设备壳体(10)、RO浓水进水管(1)、RO浓水出水管(2)、清水进水管(3)、清水出水管(4)和三维电极电吸附电渗析模块，所述设备壳体(10)上设有RO浓水入口、RO浓水出口、清水入口、清水出口和气爆进气口，所述RO浓水进水管(1)、RO浓水出水管(2)、清水进水管(3)、清水出水管(4)分别与设备壳体(10)上RO浓水入口、RO浓水出口、清水入口和清水出口相通;本实用新型采用带有离子交换膜的填充有三维电极粒子的电吸附电渗析结合除盐工艺，回收淡水，同时产出酸碱作为产品。淡水回收效率高，副产品浓度达标，具有很好的实用价值。

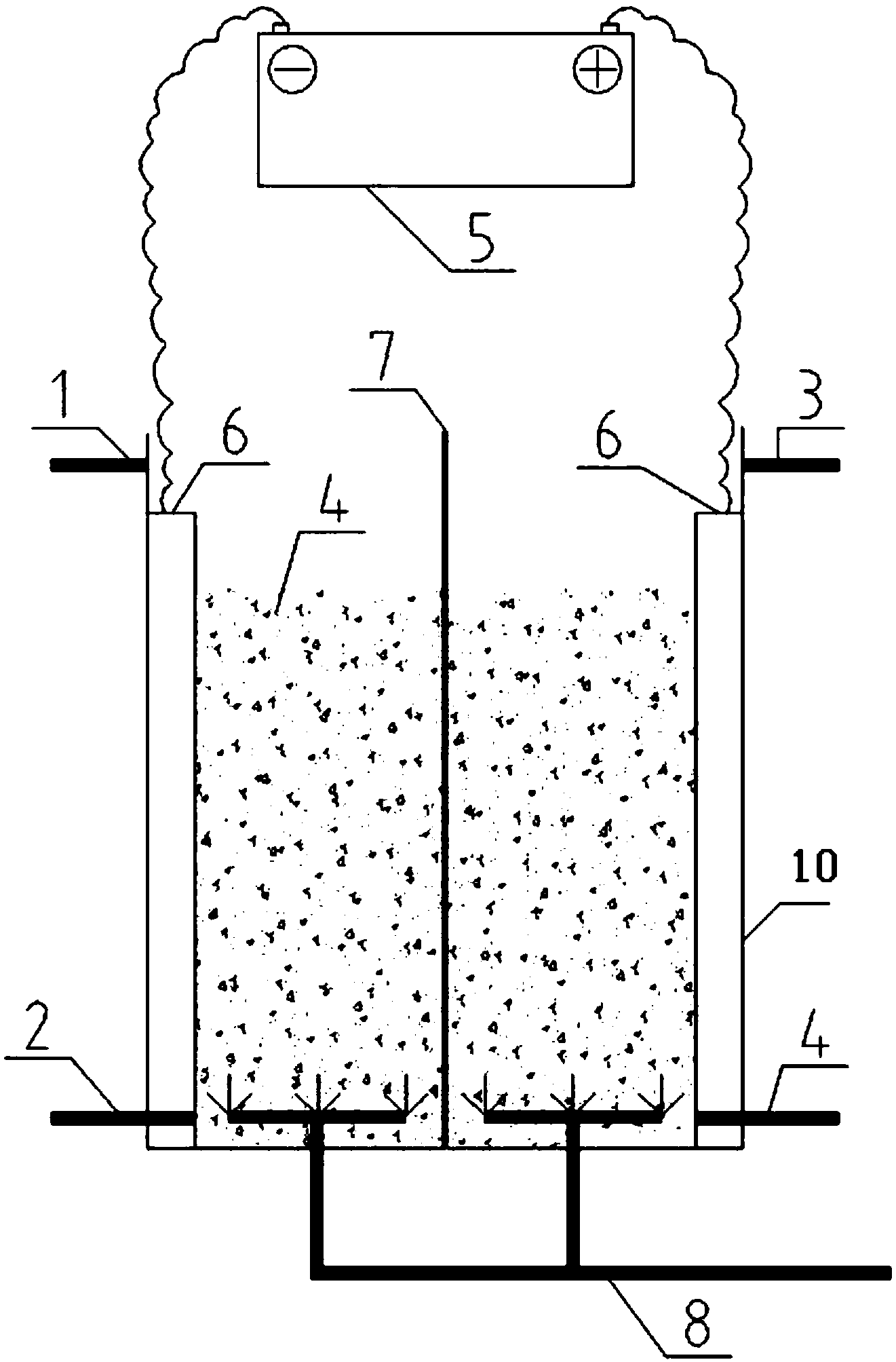

摘要附图
权利要求书
1.一种RO浓水处理设备，其特征在于它包括设备壳体(10)、RO浓水进水管(1)、RO浓水出水管(2)、清水进水管(3)、清水出水管(4)和三维电极电吸附电渗析模块，所述设备壳体(10)上设有RO浓水入口、RO浓水出口、清水入口、清水出口和气爆进气口，所述RO浓水进水管(1)、RO浓水出水管(2)、清水进水管(3)、清水出水管(4)分别与设备壳体(10)上RO浓水入口、RO浓水出口、清水入口和清水出口相通，所述三维电极电吸附电渗析模块安装在设备壳体(10)内。
2.根据权利要求1所述的一种RO浓水处理设备，其特征在于还有所述三维电极电吸附电渗析模块由一对石墨电极板(6)和离子交换膜(7)组成，所述一对石墨电极板(6)分别对称安装在设备壳体(10)的内壁上，所述离子交换膜(7)安装在一对石墨电极板(6)之间。
3.根据权利要求1所述的一种RO浓水处理设备，其特征在于还有曝气装置，所述曝气装置由曝气气排和曝气管(8)组成，所述曝气气排位于设备壳体(10)内，并与设备壳体(10)的气爆进气口相通，所述曝气管(8)与气爆进气口相通。
4.根据权利要求2所述的一种RO浓水处理设备，其特征在于所述一对石墨电极板(6)填充有三维电极粒子。
5.根据权利要求1所述的一种RO浓水处理设备，其特征在于还有直流电源(5)，所述直流电源(5)为三维电极电吸附电渗析模块供电。
6.根据权利要求5所述的一种RO浓水处理设备，其特征在于所述直流电源(5)由太阳能电池板代替。
7.根据权利要求1所述的一种RO浓水处理设备，其特征在于还有过滤筛板，所述过滤筛板安装在三维电极电吸附电渗析模块和RO浓水入口之间。
说明书
一种RO浓水处理设备
技术领域
本实用新型涉及水处理技术领域，具体涉及一种RO浓水处理设备。
背景技术
目前，随着工农业生产及居民生活需要，对纯水、超纯水的使用越来越多，RO设备作为制备纯水的一种方式，被广泛应用于工农业生产及居民生活中。RO设备是通过一定压力促使水通过反渗透膜，截留水中离子的一种方式。其截留后的离子，产生一股浓缩水。对于该部分水，目前国内或直接排放，或采用蒸发工艺结晶其中盐分。直接排放，会造成局部小流域盐碱化，对生态环境极为不利。
蒸发法是采用外界热能，使浓水中的水分蒸发，从而回收淡水的一种方法，但其存在需要大量热能，能耗高，运行成本高的弊端。同时结晶出来的盐一般为混盐，无利用价值，从而产生新的废弃物。
传统上的海水淡化，多采用海水淡化膜(RO膜)或者蒸发工艺。RO工艺对海水淡化存在水回收率低，能耗高等缺点。蒸发多在有低品质热源处兴建。其对外部能源的依赖性较强，不适合偏远地区使用。
实用新型内容
本实用新型的目的就是为了解决上述技术问题，而提供一种RO浓水处理设备。
本实用新型包括设备壳体、RO浓水进水管、RO浓水出水管、清水进水管、清水出水管和三维电极电吸附电渗析模块，所述设备壳体上设有RO浓水入口、RO浓水出口、清水入口、清水出口和气爆进气口，所述RO浓水进水管、RO浓水出水管、清水进水管、清水出水管分别与设备壳体上RO浓水入口、RO浓水出口、清水入口和清水出口相通，所述三维电极电吸附电渗析模块安装在设备壳体内。
还有所述三维电极电吸附电渗析模块由一对石墨电极板和离子交换膜组成，所述一对石墨电极板分别对称安装在设备壳体的内壁上，所述离子交换膜安装在一对石墨电极板之间。
还有曝气装置，所述曝气装置由曝气气排和曝气管组成，所述曝气气排位于设备壳体内，并与设备壳体的气爆进气口相通，所述曝气管与气爆进气口相通。
所述一对石墨电极板填充有三维电极粒子。
还有直流电源，所述直流电源为三维电极电吸附电渗析模块供电。
所述直流电源由太阳能电池板代替。
还有过滤筛板，所述过滤筛板安装在三维电极电吸附电渗析模块和RO浓水入口之间。
本实用新型具有以下优点：
本实用新型采用带有离子交换膜的填充有三维电极粒子的电吸附电渗析结合除盐工艺，回收淡水，同时产出酸碱作为产品。为了保证产品纯度，可利用离子交换膜的选择透过性能，针对不同离子进行分离，淡水回收效率高，副产品浓度达标，具有很好的实用价值
