申请日2016.03.21
公开(公告)日2016.08.31
IPC分类号C02F9/04; B01D65/02; C02F1/44
摘要
本实用新型公开了移动式集装箱水处理系统，其包括设置在集装箱内的水处理模块、膜组件反冲洗模块和水循环模块;水处理模块包括产水箱和至少一个膜组件，产水箱过管道和原水泵与膜组件的下端连接，膜组件上端通过管道与产水箱连接;膜组件反冲洗模块包括通过管道依次将产水箱、反冲洗泵、膜组件和上、下端反冲洗排水口连接在一起形成的管线;水循环模块包括通过管道将膜组件上端、循环泵和原水泵输出端依次连接形成的管线;水处理模块、膜组件反冲洗模块和水循环模块内部的所有管道上均设置有使管道形成通路的控制阀。

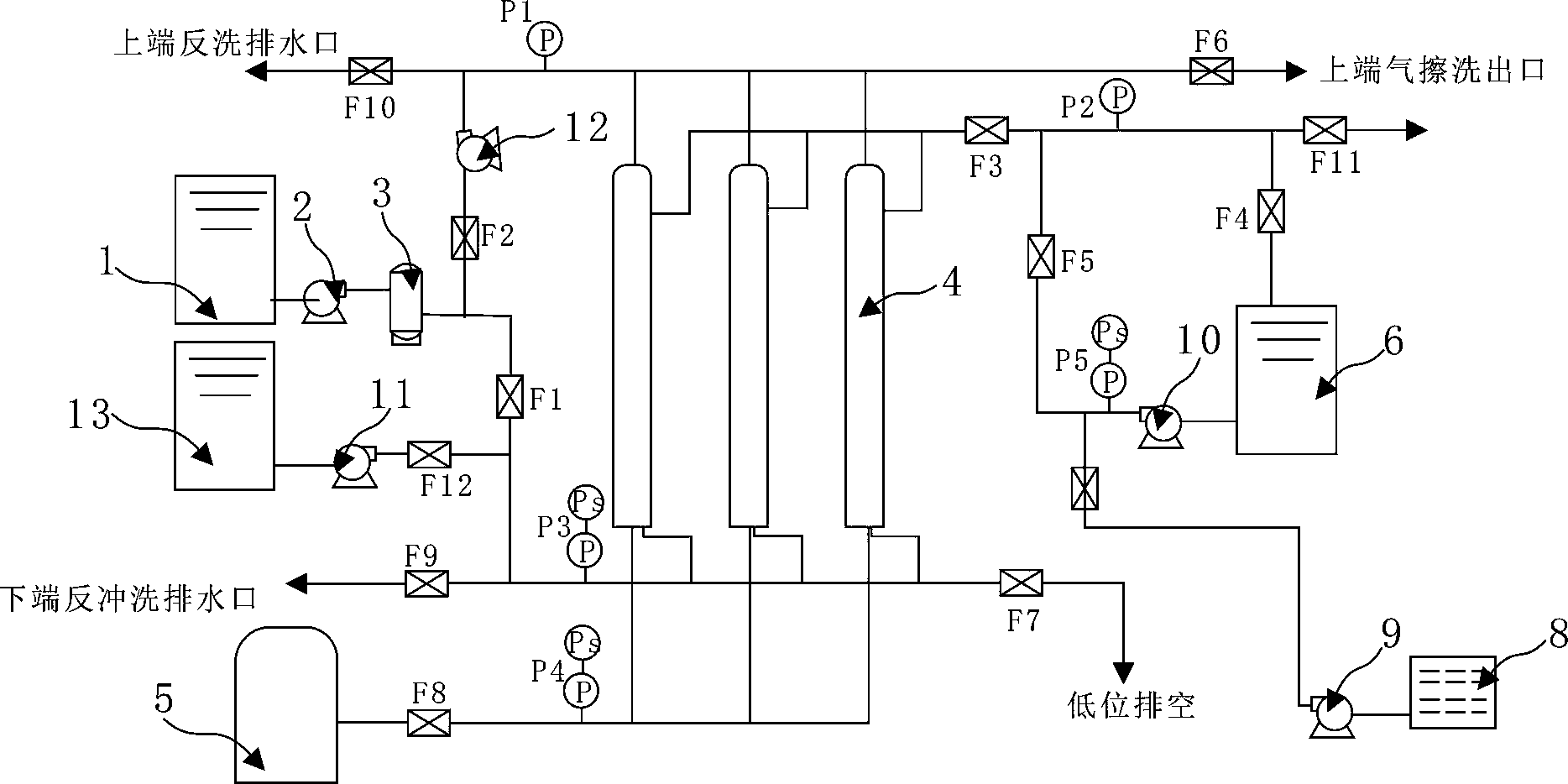

摘要附图
权利要求书
1.移动式集装箱水处理系统，其特征在于，包括设置在集装箱内的水处理模块、膜组件反冲洗模块和水循环模块;所述水处理模块包括产水箱和至少一个膜组件，所述产水箱过管道和原水泵与膜组件的下端连接，所述膜组件上端通过管道与产水箱连接;所述膜组件反冲洗模块包括通过管道依次将产水箱、反冲洗泵、膜组件和上、下端反冲洗排水口连接在一起形成的管线;
所述水循环模块包括通过管道将膜组件上端、循环泵和原水泵输出端依次连接形成的管线;所述水处理模块、膜组件反冲洗模块和水循环模块内部的所有管道上均设置有使管道形成通路的控制阀。
2.根据权利要求1所述的移动式集装箱水处理系统，其特征在于，所述水处理模块还包括原水泵与所述膜组件的下端之间的管道上设置的精密过滤器。
3.根据权利要求1或2所述的移动式集装箱水处理系统，其特征在于，所述反冲洗泵与膜组件之间的管道上还通过控制阀、管道和加药泵连接有一CEB加药箱。
4.根据权利要求3所述的移动式集装箱水处理系统，其特征在于，还包括设置在集装箱内的药洗反冲洗模块，所述药洗反冲洗模块包括通过管道将药洗箱、药洗泵、膜组件和上端反冲洗排水口连接在一起形成的管线。
5.根据权利要求1、2或4所述的移动式集装箱水处理系统，其特征在于，还包括设置在集装箱内的气擦洗模块，所述气擦洗模块包括通过管道将空压机、膜组件和上端气擦洗出口依次连接在一起形成的管线。
6.根据权利要求1、2或4所述的移动式集装箱水处理系统，其特征在于，还包括与所述膜组件连接的溢流管道。
说明书
移动式集装箱水处理系统
技术领域
本实用新型涉及水处理技术领域，尤其涉及移动式集装箱水处理系统。
背景技术
一般大水处理系统都是已建站模式进行运行的，在一些特殊的行业里，建站模式可能出现拉运成本特别高或者建站投资完全是不可行的方案，如钻井产水的废水，井队一般都在较为偏远的地方，每个井队产水的水量有限，建站模式在很多时候非常不适用，并且由于每个井队废水储存池大小有限，缓存能力决定了在废水产量出现波动的情况下也必须要有足够的处理能力满足现场需求。
实用新型内容
针对现有技术中的上述不足，本实用新型提供了一种能够对其废水处理量进行调整的移动式集装箱水处理系统。
为了达到上述发明目的，本实用新型采用的技术方案为：
提供一种移动式集装箱水处理系统，其包括设置在集装箱内的水处理模块、膜组件反冲洗模块和水循环模块;水处理模块包括产水箱和至少一个膜组件，产水箱过管道和原水泵与膜组件的下端连接，膜组件上端通过管道与产水箱连接;膜组件反冲洗模块包括通过管道依次将产水箱、反冲洗泵、膜组件和上、下端反冲洗排水口连接在一起形成的管线;
水循环模块包括通过管道将膜组件上端、循环泵和原水泵输出端依次连接形成的管线;水处理模块、膜组件反冲洗模块和水循环模块内部的所有管道上均设置有使管道形成通路的控制阀。
本实用新型的有益效果为：本方案通过水处理模块能够对钻井时产生的废 水进行处理，并能够定时对水处理模块中的核心部件进行反冲洗，从而提高了废水的处理效果;由于水处理模块中的每个膜组件都是一个独立的废水处理单元，在进行废水处理时，可以根据钻井时废水产生量的多少进行灵活的设置，有效应对废水水量的波动，实现资源合理使用。
本方案的水处理模块、膜组件反冲洗模块和水循环模块均设置在集装箱内，布局合理，集成化程度高，占地面积小，方便和在不同钻井场所之间的转移，同时还能够实现野外作业。
