申请日2016.03.09
公开(公告)日2016.07.13
IPC分类号B01D53/86; B01D53/78; B01D53/84; B01D53/48; B01D53/58; B01D53/52; B01D53/72
摘要
本实用新型提供了一种污泥热水解工艺产生的高浓度臭气治理装置，包括催化氧化脱硫塔、化学碱洗塔、生物除臭箱，所述催化氧化脱硫塔、所述化学碱洗塔、所述生物除臭箱依次连通，所述生物除臭箱设有气体排放开口。本实用新型的有益效果是：本实用新型的高浓度臭气治理装置结构简单，成功的解决了污泥有机物热水解工艺产生的高浓度、高复杂、多成分的臭气难题，最终处理效果达到了《恶臭污染物排放标准》GB14554?1993规定的一级无组织排放要求。
权利要求书

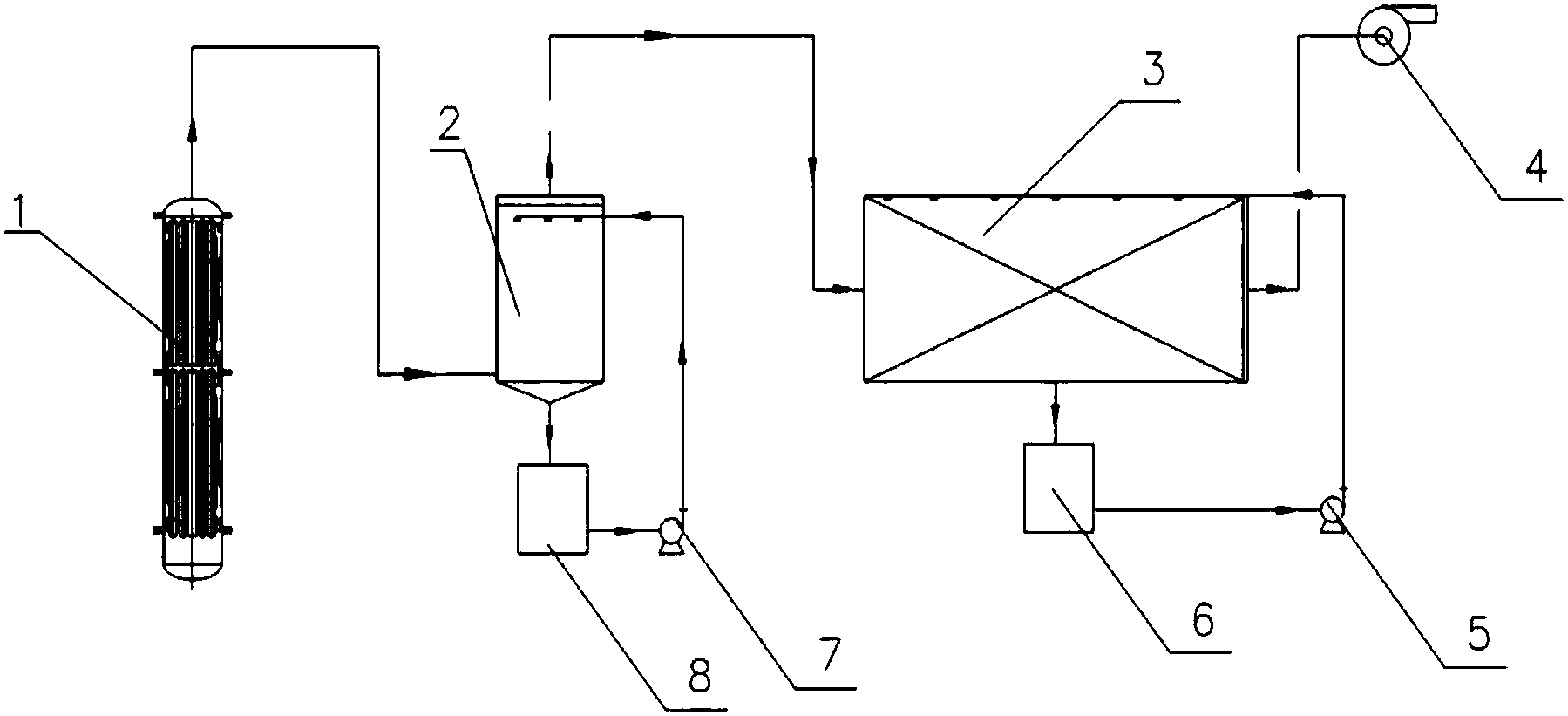

1.一种污泥热水解工艺产生的高浓度臭气治理装置，其特征在于：包括催化氧化脱硫塔(1)、化学碱洗塔(2)、生物除臭箱(3)，所述催化氧化脱硫塔(1)、所述化学碱洗塔(2)、所述生物除臭箱(3)依次连通，所述生物除臭箱(3)设有气体排放开口。
2.根据权利要求1所述的高浓度臭气治理装置，其特征在于：该高浓度臭气治理装置还包括用于将药物输送至化学碱洗塔(2)内的送药机构。
3.根据权利要求2所述的高浓度臭气治理装置，其特征在于：所述送药机构包括循环喷淋泵(7)、药箱(8)，所述循环喷淋泵(7)连接于所述化学碱洗塔(2)与所述药箱(8)之间，所述循环喷淋泵(7)用于将药箱(8)内的药物输入至化学碱洗塔(2)内。
4.根据权利要求3所述的高浓度臭气治理装置，其特征在于：所述化学碱洗塔(2)输出口与所述药箱(8)输入口连通。
5.根据权利要求1所述的高浓度臭气治理装置，其特征在于：该高浓度臭气治理装置还包括用于对所述生物除臭箱(3)内部进行加湿的加湿机构。
6.根据权利要求5所述的高浓度臭气治理装置，其特征在于：所述加湿机构包括加湿泵(5)、加湿箱(6)，所述加湿泵(5)连接于所述生物除臭箱(3)与所述加湿箱(6)之间，所述加湿泵(5)用于将加湿箱(6)内的加湿物质输送至生物除臭箱(3)内。
7.根据权利要求6所述的高浓度臭气治理装置，其特征在于：所述除臭箱(3)输出口与所述加湿箱(6)输入口连通。
8.根据权利要求1至7任一项所述的高浓度臭气治理装置，其特征在于：该高浓度臭气治理装置还包括风机(4)，所述风机(4)连接所述生物除臭箱(3)的气体排放开口，且所述风机(4)用于将生物除臭箱(3)内的净化气体抽出。
说明书
污泥热水解工艺产生的高浓度臭气治理装置
技术领域
本实用新型涉及臭气处理技术领域，尤其涉及污泥热水解工艺产生的高浓度臭气治理装置。
背景技术
随着国家城镇化的发展，城市中的垃圾和污泥处理处置越来越严峻，垃圾和污泥处理过程中产生的臭气影响周围环境的问题越来越集中体现，特别是污泥热水解工艺产生的高浓度恶臭气体，假如没有一个可行处理工艺处理，恶臭物质势必对周边环境带来重度污泥，成为一种公害，影响人的健康，甚至使周边肺癌病人激增。目前缺少一种对臭气进行有效处理的设备。
实用新型内容
本实用新型提供了一种污泥热水解工艺产生的高浓度臭气治理装置，包括催化氧化脱硫塔、化学碱洗塔、生物除臭箱，所述催化氧化脱硫塔、所述化学碱洗塔、所述生物除臭箱依次连通，所述生物除臭箱设有气体排放开口。
作为本实用新型的进一步改进，该高浓度臭气治理装置还包括用于将药物输送至化学碱洗塔内的送药机构。
作为本实用新型的进一步改进，所述送药机构包括循环喷淋泵、药箱，所述循环喷淋泵连接于所述化学碱洗塔与所述药箱之间，所述循环喷淋泵用于将药箱内的药物输入至化学碱洗塔内。
作为本实用新型的进一步改进，所述化学碱洗塔输出口与所述药箱输入口连通。
作为本实用新型的进一步改进，该高浓度臭气治理装置还包括用于对所述生物除臭箱内部进行加湿的加湿机构。
作为本实用新型的进一步改进，所述加湿机构包括加湿泵、加湿箱，所述加湿泵连接于所述生物除臭箱与所述加湿箱之间，所述加湿泵用于将加湿箱内的加湿物质输送至生物除臭箱内。
作为本实用新型的进一步改进，所述除臭箱输出口与所述加湿箱输入口连通。
作为本实用新型的进一步改进，该高浓度臭气治理装置还包括风机，所述风机连接所述生物除臭箱的气体排放开口，且所述风机用于将生物除臭箱内的净化气体抽出。
本实用新型的有益效果是：本实用新型的高浓度臭气治理装置结构简单，成功的解决了污泥有机物热水解工艺产生的高浓度、高复杂、多成分的臭气难题，最终处理效果达到了《恶臭污染物排放标准》GB14554-1993规定的一级无组织排放要求。
