申请日2016.03.21
公开(公告)日2016.08.31
IPC分类号C02F9/06
摘要
本实用新型公开了一种撬装式电化学废水处理系统，其包括设置在集装箱内的电化学废水处理系统，电化学废水处理系统包括进水潜水泵、用于将废水调节为酸性溶液的调酸混合器、至少一个连接在一起用于对调酸处理后的废水进行电氧化、电还原、絮凝和气浮处理的电化学废水处理单元及用于将电化学处理后废水的pH进行回调的调碱混合器;电化学废水处理系统中的进水潜水泵、缓冲池、废水提升泵、调酸混合器、电化学废水处理单元和调碱混合器顺次连接。
摘要附图
权利要求书
1.撬装式电化学废水处理系统，其特征在于，包括设置在集装箱内的电化学废水处理系统，所述电化学废水处理系统包括进水潜水泵、用于将废水调节为酸性溶液的调酸混合器、至少一个连接在一起用于对调酸处理后的废水进行电氧化、电还原、絮凝和气浮处理的电化学废水处理单元及用于将电化学处理后废水的pH进行回调的调碱混合器;所述电化学废水处理系统中的进水潜水泵、缓冲池、废水提升泵、调酸混合器、电化学废水处理单元和调碱混合器顺次连接。

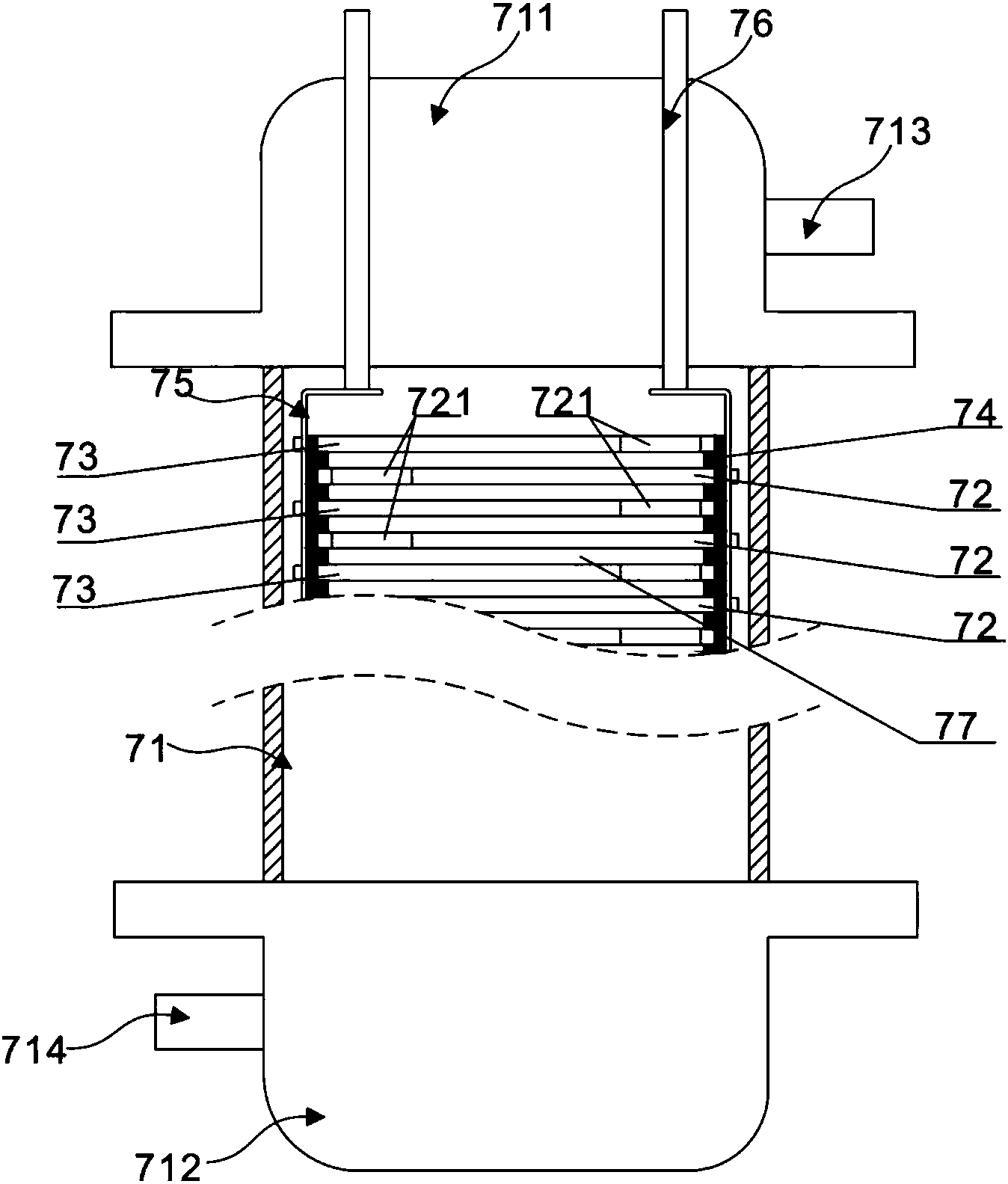

2.根据权利要求1所述的撬装式电化学废水处理系统，其特征在于，所述电化学废水处理单元包括罐体和位于罐体内、且与一端穿出罐体顶壁的接线柱固定连接的导电片，所述罐体内交错设置有均呈圆形、且极性可对调的阳极电极片和阴极电极片;
相邻的阳极电极片和阴极电极片之间设有绝缘隔环，所述绝缘隔环、阳极电极片和阴极电极片通过导电元件固定连接;所述绝缘隔环使相邻的阳极电极片和阴极电极片之间形成一极板间隙;每片阳极电极片和阴极电极片上均开设有使废水在相邻极板间隙间流动的极板通孔。
3.根据权利要求2所述的撬装式电化学废水处理系统，其特征在于，所述阳极电极片上的极板通孔与相邻的阴极电极片上的极板通孔错位设置，且极板通孔均偏离各所在阳极电极片和阴极电极片的中心位置。
4.根据权利要求3所述的撬装式电化学废水处理系统，其特征在于，阳极电极片上的极板通孔与相邻的阴极电极片上的极板通孔之间的连线均过阳极电极片和阴极电极片的圆心。
5.根据权利要求2、3或4所述的撬装式电化学废水处理系统，其特征在于，所述罐体由绝缘塑料圆柱壳制成的桶体及与所述桶体固定安装在一起、且 均由PE塑料制成的上密封盖和下密封盖组成。
6.根据权利要求求2、3或4所述的撬装式电化学废水处理系统，其特征在于，所述阳极电极片和阴极电极片均选用铁圆片或铝圆片。
7.根据权利要求1-4任一所述的撬装式电化学废水处理系统，其特征在于，所述调酸混合器与所述废水提升泵之间具有用于对废水中大颗粒杂质进行过滤的过滤器。
说明书
撬装式电化学废水处理系统
技术领域
本实用新型涉及电化学废水处理技术领域，具体涉及一种撬装式电化学废水处理系统。
背景技术
在油气开采过程中会产生大量的废水，该废水具有成分复杂、污染物种类多、含量高、乳化程度高和高盐分等特点，因此处理难度大。传统的废水处理技术对于油气田开采废水处理效果差、成本高。目前，电化学技术已广泛应用到废水处理中，该技术作为一种“环境友好”的绿色废水处理技术，集电氧化-电还原-电解絮凝-气浮协同效应于一体，可在常温常压下操作，不需要使用大量化学药品，减少二次污染。
电化学技术处理废水通常采用牺牲阳极，在外加电压的作用下，产生金属阳离子，阴极电解水产生H2和OH-，在电场作用下金属阳离子和OH-离子发生电迁移，在溶液中互相结合并水解生成单核或多核羟基络合物絮体，该絮体具有良好的絮凝、吸附性能，能有效地从废水中去除污染物质。在该过程中，由于电极不断被消耗，因此现有设备普遍存在体积大的问题，而且电极更换难度大。
实用新型内容
针对现有技术中的上述不足，本实用新型提供了一种能够对其废水处理量进行调整的撬装式电化学废水处理系统。
为了达到上述发明目的，本实用新型采用的技术方案为：
提供一种撬装式电化学废水处理系统，其包括设置在集装箱内的电化学废水处理系统，电化学废水处理系统包括进水潜水泵、用于将废水调节为酸性溶液的调酸混合器、至少一个连接在一起用于对调酸处理后的废水进行电氧化、电还原、絮凝和气浮处理的电化学废水处理单元及用于将电化学处理后废水的pH进行回调的调碱混合器;电化学废水处理系统中的进水潜水泵、缓冲池、废水提升泵、调酸混合器、电化学废水处理单元和调碱混合器顺次连接。
本实用新型的有益效果为：本方案首先通过调整废水的pH值后再将其送入电化学废水处理单元进行电氧化、电还原、絮凝和气浮处理，从而提高了废水的处理效果;由于每个电化学废水处理单元都是一个独立的废水处理单元，在进行废水处理时，可以根据废水产生量的多少进行灵活的设置，有效应对废水水量的波动，实现资源合理使用。
