申请日2016.03.21
公开(公告)日2016.09.14
IPC分类号B01D61/08; B01D61/12; C02F1/44
摘要
本实用新型揭示了一种用于反渗透水处理设备的自动节水回收装置，其包括有平衡水箱和接在平衡水箱上的补水电磁阀，其特征在于，平衡水箱内部设置有液位开关，平衡水箱底部接有水泵，水泵接到反渗透膜，反渗水出口依次连接有透析取水点和溢流阀，溢流阀接回平衡水箱，浓水出口接有浓水电导率监测仪，浓水电导率监测仪上同时接有浓水排放电磁阀和浓水回收电磁阀，浓水回收电磁阀另一端接回平衡水箱。一直供给透析取水点，如果透析取水点上无需继续取水，渗透水可以通过溢流阀流回平衡水箱;产生的浓水会通过浓水电导率监测仪来判断浓度是否继续回收使用，本装置可以有效的对整个过程的水资源进行适当的回收，减少水资源的浪费。

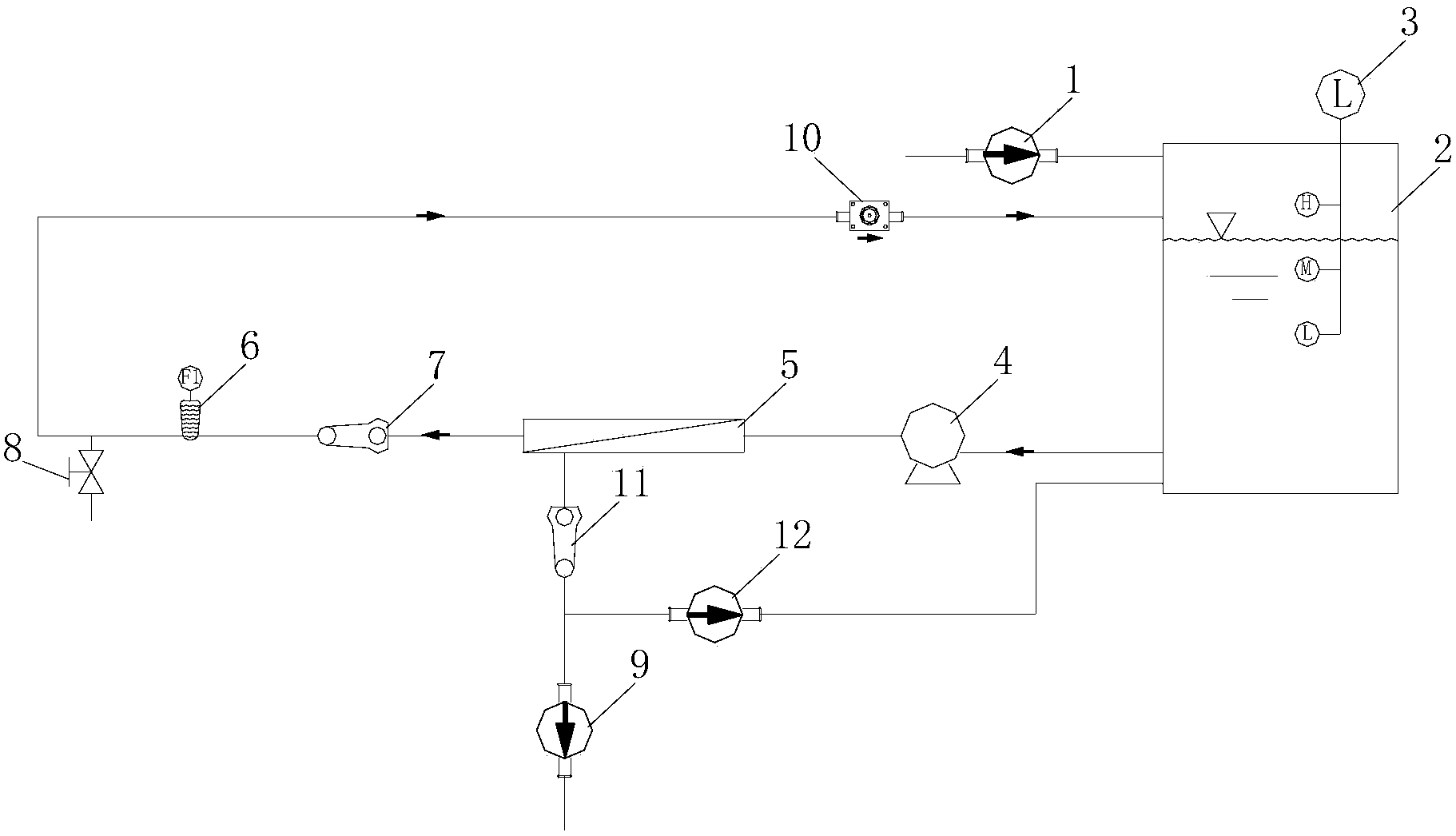

摘要附图
权利要求书
1.一种用于反渗透水处理设备的自动节水回收装置，包括有平衡水箱和接在平衡水箱上的补水电磁阀，其特征在于，所述平衡水箱内部设置有液位开关，所述平衡水箱底部接有水泵，所述水泵接到反渗透膜，所述反渗透膜上设置有反渗水出口和浓水出口，所述反渗水出口依次连接有透析取水点和溢流阀，所述溢流阀接回所述平衡水箱，所述浓水出口接有浓水电导率监测仪，所述浓水电导率监测仪上同时接有浓水排放电磁阀和浓水回收电磁阀，所述浓水回收电磁阀另一端接回所述平衡水箱。
2.如权利要求1所述的一种用于反渗透水处理设备的自动节水回收装置，其特征在于，所述透析取水点和所述反渗透膜之间还接有反渗水电导率监测仪。
3.如权利要求1所述的一种用于反渗透水处理设备的自动节水回收装置，其特征在于，所述透析取水点和所述反渗透膜之间还接有流量传感仪。
4.如权利要求1所述的一种用于反渗透水处理设备的自动节水回收装置，其特征在于，所述液位开关竖直设置在所述平衡水箱内，所述液位开关上设置有高位、中位、低位三个检测位。
说明书
用于反渗透水处理设备的自动节水回收装置
技术领域
本实用新型涉及一种反渗透水处理设备的自动节水回收装置，尤其是用于采用直接供水的反渗透水处理设备的节水回收。
背景技术
反渗透膜分离技术(简称RO技术)是渗透的相反过程，其原理是水与溶液以渗透膜相隔，水侧向溶液渗透，两相之间有渗透压。若在溶液相上加压大于渗透压，则溶液相中的水就会向水相反方向渗透过去。利用反渗透而取得脱盐水，即原水在足够的压力下，通过渗透膜而变成纯净的水，没有通过膜的水溶解物、悬浮物浓度逐渐增大。
反渗透水处理设备通常由原水预处理系统、反渗透纯化系统、超纯化后处理系统三部分组成。原水预处理系统是使原水达到反渗透膜分离组件的进水要求，保证反渗透纯化系统的稳定运行;反渗透纯化系统通过反渗透膜一次性去除原水中98%以上离子、有机物及100%微生物(理论上);超纯化后处理系统通过多种集成技术进一步去除反渗透纯水中尚存的微量离子、有机物等杂质，以满足不同用途的最终水质指标要求。
采用直供方式的反渗透水处理设备要求高压水泵连续不断的运行，会有一定比例的浓水排放，但是由于血液透析治疗并不是连续不断的用水，这样就会出现排放的浓水浓度逐渐降低，甚至能满足治疗用水要求，从而造成不必要的水资源的浪费。
实用新型内容
本实用新型的主要目的为提供一种用于反渗透水处理设备的自动节水回收装置，可以有效的对水资源进行适当的回收，减少水资源的浪费。
本实用新型提供一种用于反渗透水处理设备的自动节水回收装置，包括有平衡水箱和接在平衡水箱上的补水电磁阀，其特征在于，平衡水箱内部设置有液位开关，平衡水箱底部接有水泵，水泵接到反渗透膜，反渗透膜上设置有反渗水出口和浓水出口，反渗水出口依次连接有透析取水点和溢流阀，溢流阀接回平衡水箱，浓水出口接有浓水电导率监测仪，浓水电导率监测仪上同时接有浓水排放电磁阀和浓水回收电磁阀，浓水回收电磁阀另一端接回平衡水箱。
优选的，透析取水点和反渗透膜之间还接有反渗水电导率监测仪。
优选的，透析取水点和反渗透膜之间还接有流量传感仪。
优选的，液位开关竖直设置在在所述平衡水箱内，液位开关上设置有高位、中位、低位三个检测位。
本实用新型的有益效果是：在正常工作时，水泵一直工作，产生了渗透水会一直供给透析取水点，如果透析取水点上无需继续取水，渗透水可以通过溢流阀流回平衡水箱;产生的浓水会通过浓水电导率监测仪来判断浓度是否继续回收使用，本装置可以有效的对整个过程的水资源进行适当的回收，减少水资源的浪费。
