申请日2016.03.21
公开(公告)日2016.09.07
IPC分类号C02F9/06
摘要
本实用新型提供了一种医疗用水水处理系统，其中系统包括依次连通的一级水处理设备、中间水箱、二级水处理设备、二级水箱、三级水处理设备和纯水水箱，其中所述一级水处理设备处理得到的一级出水进入中间水箱储存，所述二级水处理设备的进水口与所述中间水箱相通，所述二级水处理设备的二级出水进入二级水箱储存，所述三级水处理设备的进水口与所述二级水箱相通，所述三级水处理设备的三级出水进入纯水水箱储存。本实用新型的医疗用水水处理系统根据医院不同科室的用水特点，对不同科室的用水进行分类，采用了集中制水和分质供水的供水方式，不仅满足了各科室的用水需求，而且大大降低了制水成本，降低了医疗用水的管理和运行成本。

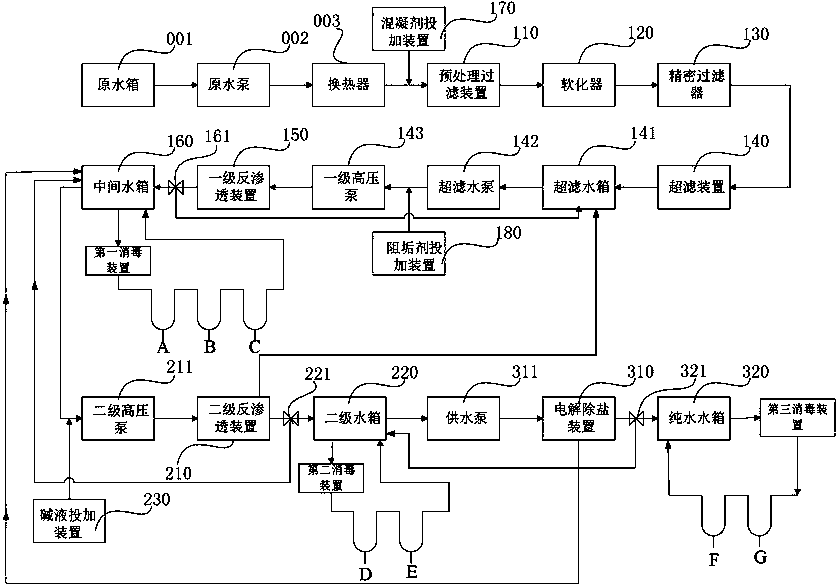

摘要附图
权利要求书
1.一种医疗用水水处理系统，其特征在于，包括依次连通的一级水处理设备、中间水箱、二级水处理设备、二级水箱、三级水处理设备和纯水水箱;其中所述一级水处理设备处理得到的一级出水进入中间水箱储存，所述二级水处理设备的进水口与所述中间水箱相通，所述二级水处理设备的二级出水进入二级水箱储存，所述三级水处理设备的进水口与所述二级水箱相通，所述三级水处理设备的三级出水进入纯水水箱储存;
所述一级水处理设备包括依次连通的预处理过滤装置、软化器、精密过滤器、超滤装置和一级反渗透装置;所述一级反渗透装置的出水口与所述中间水箱连通;
所述二级水处理设备包括二级反渗透装置，所述二级反渗透装置的进水口与所述中间水箱连通，所述二级反渗透装置的出水口与所述二级水箱连通;
所述三级水处理设备包括电解除盐装置，所述电解除盐装置的进水口与所述二级水箱连通，所述电解除盐装置的出水口与所述纯水水箱连通。
2.根据权利要求1所述的医疗用水水处理系统，其特征在于，所述预处理过滤装置包括预处理过滤器和活性炭过滤器;所述超滤装置的超滤废水出口与所述预处理过滤器连通，采用所述超滤装置的超滤废水对所述预处理过滤器进行冲洗。
3.根据权利要求1所述的医疗用水水处理系统，其特征在于，所述一级反渗透装置的浓水排入浓水箱，采用一级反渗透装置的浓水对所述超滤装置进行冲洗;
和/或，在所述超滤装置与所述一级反渗透装置之间还设置有超滤水箱，所述二级反渗透装置的浓水排入超滤水箱;
和/或，所述电解除盐装置的浓水口与所述中间水箱连通，所述电解除盐装置得到的电解浓水回流至所述中间水箱。
4.根据权利要求1所述的医疗用水水处理系统，其特征在于，在所述预处理过滤装置之前还设置有混凝剂投加装置;
和/或在所述超滤装置与所述一级反渗透装置之间还设置有阻垢剂投加装置;
和/或在所述中间水箱与所述二级反渗透装置之间还设置有碱液投加装置。
5.根据权利要求1所述的医疗用水水处理系统，其特征在于，在所述中间水箱、所述二级水箱和所述纯水水箱之前均设置有控制阀。
6.根据权利要求1所述的医疗用水水处理系统，其特征在于，在所述中间水箱、所述二级水箱和所述纯水水箱上均设置有循环取水管路，用水点的取水口均位于各个所述循环取水管路上;在每个所述循环取水管路上均设置有消毒装置。
7.根据权利要求6所述的医疗用水水处理系统，其特征在于，所述用水点的取水管路均为U型取水管路，所述U型取水管路的两端均与所述循环取水管路连通。
8.根据权利要求1所述的医疗用水水处理系统，其特征在于，所述超滤装置中、所述一级反渗透装置、所述二级反渗透装置和所述电解除盐装置中均设置若干组串并联膜组件。
9.根据权利要求1至8任意一项所述的医疗用水水处理系统，其特征在于，在所述预处理过滤装置之前还设置有换热器。
说明书
一种医疗用水水处理系统
技术领域
本实用新型涉及水处理领域，尤其涉及一种医疗用水的水处理系统。
背景技术
医疗用水涉及很多科室，有血透用水、实验室用水、生化检验用水、病理科用水、中心供应室用水、手术冲洗用水、导管冲洗用水、牙科冲洗用水、产科用水、制剂室用水等。各个科室对水质的要求差异较大，如此多的科室均要单独设置水处理设备对医院来讲，从经济、场地和设备维护等方面都是很大的压力。目前许多医院采用的都是各科室独立水机供应纯水，因此设置了多个小规模的水处理器，这些数量多的小规模水处理存在着水质难以控制、难以管理以及设备占地空间较大的问题，同时造成了很大的资源浪费。
实用新型内容
针对上述问题，本实用新型的目的是提供一种能够集中制水、分质供水的医疗用水的水处理系统。
本实用新型的技术方案如下：
一种医疗用水水处理系统，其包括依次连通的一级水处理设备、中间水箱、二级水处理设备、二级水箱、三级水处理设备和纯水水箱;其中所述一级水处理设备处理得到的一级出水进入中间水箱储存，所述二级水处理设备的进水口与所述中间水箱相通，所述二级水处理设备的二级出水进入二级水箱储存，所述三级水处理设备的进水口与所述二级水箱相通，所述三级水处理设备的三级出水进入纯水水箱储存;
所述一级水处理设备包括依次连通的预处理过滤装置、软化器、精密过滤器、超滤装置和一级反渗透装置;所述一级反渗透装置的出水口与所述中间水箱连通;
所述二级水处理设备包括二级反渗透装置，所述二级反渗透装置的进水口与所述中间水箱连通，所述二级反渗透装置的出水口与所述二级水箱连通;
所述三级水处理设备包括电解除盐装置，所述电解除盐装置的进水口与所述二级水箱连通，所述电解除盐装置的出水口与所述纯水水箱连通。
其中，所述预处理过滤装置包括预处理过滤器和活性炭过滤器;所述超滤装置的超滤废水出口与所述预处理过滤器连通，采用所述超滤装置的超滤废水对所述预处理过滤器进行冲洗。
其中，所述一级反渗透装置的浓水排入浓水箱，采用一级反渗透装置的浓水对所述超滤装置进行冲洗;
和/或，在所述超滤装置与所述一级反渗透装置之间还设置有超滤水箱，所述二级反渗透装置的浓水排入超滤水箱;
和/或，所述电解除盐装置的浓水口与所述中间水箱连通，所述电解除盐装置得到的电解浓水回流至所述中间水箱。
其中，在所述预处理过滤装置之前还设置有混凝剂投加装置;
和/或在所述超滤装置与所述一级反渗透装置之间还设置有阻垢剂投加装置;
和/或在所述中间水箱与所述二级反渗透装置之间还设置有碱液投加装置。
其中，在所述中间水箱、所述二级水箱和所述纯水水箱之前均设置有控制阀。
其中，在所述中间水箱、所述二级水箱和所述纯水水箱上均设置有循环取水管路，用水点的取水口均位于各个所述循环取水管路上;在每个所述循环取水管路上均设置有消毒装置。
其中，所述用水点的取水管路均为U型取水管路，所述U型取水管路的两端均与所述循环取水管路连通。
其中，所述超滤装置中、所述一级反渗透装置、所述二级反渗透装置和所述电解除盐装置中均设置若干组串并联膜组件。
其中，在所述预处理过滤装置之前还设置有换热器。
本实用新型的有益效果是：
(1)本实用新型的医疗用水水处理系统根据医院不同科室的用水特点，对不同科室的用水进行分类，采用了集中制水和分质供水的供水方式，不仅满足了各科室的用水需求，而且大大降低了制水成本，降低了医疗用水的管理和运行成本。
(2)本实用新型的医疗用水水处理系统能够按照医院各科室的不同水质要求分别直接供应给各用水科室，代替现有的独立配备纯水制备系统，以实现一个制水系统分供多个不同水质要求的用水科室;与以往各科室单独供应的设备相比，该系统具有节水、节电、运行成本低、管理方便、运行稳定、水利用率高等特点。
(3)本实用新型的医疗用水水处理系统在向各用水科室供水时，实现全流程封闭循环输送，确保临床应用水为即时新鲜水。
(4)本实用新型的医疗用水水处理系统在分质供水的各路循环水起点、终点都设置有消毒系统，不仅从工艺上避免了纯水的二次污染，而且可以确保各科室临床用水安全和便捷。
(5)本实用新型的医疗用水水处理系统具有水质自动修复的特点;在各产水箱前设置控制阀实现水流的切换，通过对各阶段产水水质进行在线检测，由PLC程序控制自动阀的管路切换，将不合格产水回流至该水系统供水箱，重新处理，直至达到水质要求。
(6)本实用新型的医疗用水水处理系统具有设备性能自动修复特点;所有膜分离设备都设置若干组串并联膜组件，并设置其中一组膜组件为备用件，当任何一组膜组件出现污染且待清洗时(通过水质数据判断)，相应的切换阀组切换到备用膜组件上，以保证系统不停止运行，保证整个生产工艺的持续稳定，保障了产水的水质安全。
(7)本实用新型的医疗用水水处理系统设有封闭循环管路系统，在各取水点至产水箱之间设置循环管路，将使用剩余的纯水回流至产水箱中，不仅能回收利用纯水，提高了水的利用率，而且循环消毒，避免了输水管道存在死腔，因此能避免细菌滋生，保障产水水质的安全;各产水箱采用除菌封闭水箱;
