申请日2016.03.09
公开(公告)日2016.07.06
IPC分类号C02F11/10
摘要
本实用新型提供了一种污泥二级热水解处理装置，包括一级污泥热解釜、二级泥浆热解罐、以及对所述二级泥浆热解罐进行冷却的冷却机构，所述一级污泥热解釜设有污泥进料口、蒸汽入口、热解釜排料口，所述二级泥浆热解罐设有污浆进料口、药剂进料口、泥浆热解罐排料口，所述热解釜排料口与所述污浆进料口之间安装有管道，该污泥二级热水解处理装置还包装控制所述一级污泥热解釜与所述二级泥浆热解罐进行连通或断开的控制机构。本实用新型的有益效果是：本实用新型的污泥二级热水解处理装置结构简单，能够对污泥进行两级热水解，提高处理污泥的效率，值得推广应用。
权利要求书

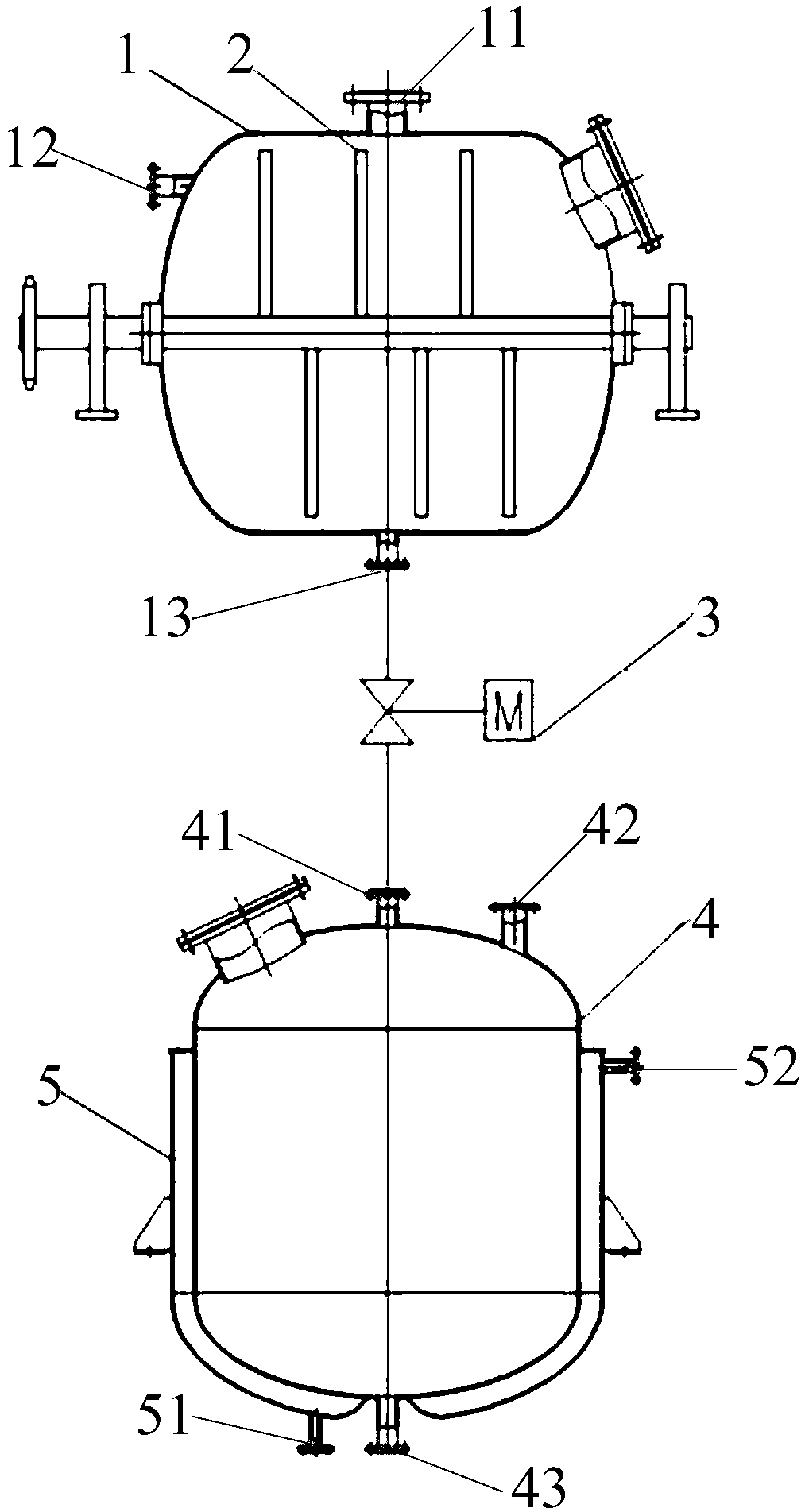

1.一种污泥二级热水解处理装置，其特征在于：包括一级污泥热解釜(1)、二级泥浆热解罐(4)、以及对所述二级泥浆热解罐(4)进行冷却的冷却机构，所述一级污泥热解釜(1)设有污泥进料口(11)、蒸汽入口(12)、热解釜排料口(13)，所述二级泥浆热解罐(4)设有污浆进料口(41)、药剂进料口(42)、泥浆热解罐排料口(43)，所述热解釜排料口(13)与所述污浆进料口(41)之间安装有管道，该污泥二级热水解处理装置还包装控制所述一级污泥热解釜(1)与所述二级泥浆热解罐(4)进行连通或断开的控制机构。
2.根据权利要求1所述的污泥二级热水解处理装置，其特征在于：该污泥二级热水解处理装置还包括对所述一级污泥热解釜(1)内的污泥进行搅拌的搅拌机构(2)。
3.根据权利要求1所述的污泥二级热水解处理装置，其特征在于：所述控制机构为安装在所述管道上的电动阀门(3)。
4.根据权利要求1所述的污泥二级热水解处理装置，其特征在于：所述冷却机构为设置于所述二级泥浆热解罐(4)外表面的冷却夹套(5)。
5.根据权利要求4所述的污泥二级热水解处理装置，其特征在于：所述冷却夹套(5)设有循环冷却水进口(51)和循环冷却水出口(52)。
说明书
污泥二级热水解处理装置
技术领域
本实用新型涉及市政污泥处理技术领域，尤其涉及污泥二级热水解处理装置。
背景技术
现在我国随着城镇化的发展和人民生活水平的不断提高，城镇每天产生大量的市政污泥，给城市的环境和可持续发展造成非常大的压力，实现污泥的减量化、无害化、稳定化、资源化必须改变传统的方法，采用新工艺和新技术来解决这一迫切的问题。目前的污水处理厂采用的是活性污泥生化工艺处理污水，代谢下来的活性污泥成了污水处理后的污泥，因此市政污泥是以大量的细胞性有机物组成，这些细胞被纤维素和肽聚糖等醣类成份的细胞壁所保护，细胞内的有机物和结合水不易被分离水解，使得污泥在处置上徒增不少的因难。目前缺少相应的污泥热水解装置对污泥进行处理。
实用新型内容
本实用新型还公开了一种污泥二级热水解处理装置，包括一级污泥热解釜、二级泥浆热解罐、以及对所述二级泥浆热解罐进行冷却的冷却机构，所述一级污泥热解釜设有污泥进料口、蒸汽入口、热解釜排料口，所述二级泥浆热解罐设有污浆进料口、药剂进料口、泥浆热解罐排料口，所述热解釜排料口与所述污浆进料口之间安装有管道，该污泥二级热水解处理装置还包装控制所述一级污泥热解釜与所述二级泥浆热解罐进行连通或断开的控制机构。
作为本实用新型的进一步改进，该污泥二级热水解处理装置还包括对所述一级污泥热解釜内的污泥进行搅拌的搅拌机构。
作为本实用新型的进一步改进，所述控制机构为安装在所述管道上的电动阀门。
作为本实用新型的进一步改进，所述冷却机构为设置于所述二级泥浆热解罐外表面的冷却夹套。
作为本实用新型的进一步改进，冷却夹套设有循环冷却水进口和循环冷却水出口。
本实用新型的有益效果是：本实用新型的污泥二级热水解处理装置结构简单，能够对污泥进行两级热水解，提高处理污泥的效率，值得推广应用。
