申请日2016.03.21
公开(公告)日2016.09.28
IPC分类号E03F5/22
摘要
本实用新型涉及一种生活污水处理用的装置，尤其涉及一种自带浮球污水提升装置的构造。该装置包括用防腐材料制成的容器，所述的容器上分别设置进水管和上出水管，所述的上出水管一端与通过卡箍与下出水管固定连接，所述的下出水管与无阻塞涡流泵的出水口通过管螺纹连接，且所述的无阻塞涡流泵置于容器底端，所述的无阻塞涡流泵上设置一个浮球型止回阀，所述的在容器顶部还设置排气阀。本实用新型的有益效果是：可以有效的避免堵塞，保证排污管路畅通;解决了不能收集和提升及不能依靠重力自流至市政排污管的问题，而且能全部安装在一个集水容器内，地上、地下均可放置，无须土建施工。

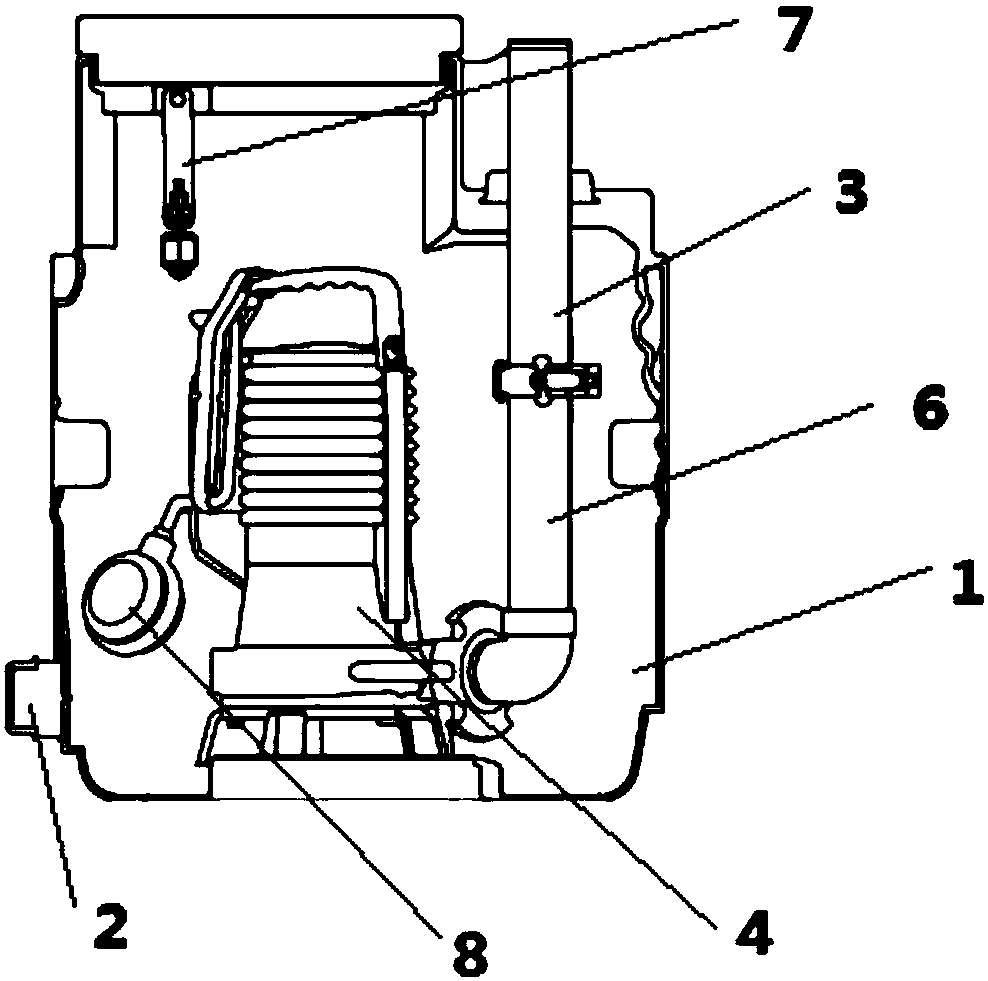

摘要附图
权利要求书
1.一种新型污水提升装置, 其特征在于：该装置包括用防腐材料制成的容器(1)，所述的容器(1)上分别设置进水管(2)和上出水管(3)，所述的上出水管(3)一端与通过卡箍(5)与下出水管(6)固定连接，所述的下出水管(6)与无阻塞涡流泵(4)的出水口通过管螺纹连接，且所述的无阻塞涡流泵(4)置于容器(1)底端，所述的无阻塞涡流泵(4)上设置杠杆式浮球阀(8)，所述的容器(1)顶部还设置排气阀(7)。
2.根据权利要求1所述的一种新型污水提升装置, 其特征在于：所述的无阻塞涡流泵(4)的进水口内设置切割系统。
说明书
一种新型污水提升装置
技术领域
本实用新型涉及一种生活污水处理用的装置，尤其涉及一种新型污水提升装置的构造。
背景技术
现在地下车库、地下商场、地铁站、高档小区、别墅、医院等场所的污水不能收集，不能依靠其重力自流至市政排污管的问题已经引起人们高度的关注。
现有技术中常见的所谓污水提升装置，都是采用提升泵直接提升污水，应用这种污水泵提升泵直接提升污水的缺点是：由于管道中常会吸入空气及污水过少引起提升泵经常进行着空转运行，这样不仅影响人们正常的工作与学习，也大大的减少了提升泵的使用寿命，并且提升的生活污水中含有大量颗粒大的杂物及易缠绕纤维物，很容易使提升泵及管道堵塞，烧坏电机，使整机无法正常运转。
发明内容
为解决上述技术问题，本实用新型需要解决的技术问题是提供了一种新型污水提升装置。
本实用新型解决其技术问题所采用的技术方案是：
一种新型污水提升装置,该装置包括用防腐材料制成的容器，所述的容器上分别设置进水管和上出水管，所述的上出水管一端与通过卡箍与下出水管固定连接，所述的下出水管与无阻塞涡流泵的出水口通过管螺纹连接，且所述的无阻塞涡流泵置于容器底端，所述的无阻塞涡流泵上设置杠杆式浮球阀，所述的容器顶部还设置排气阀。
作为进一步改进，所述的无阻塞涡流泵进的水口内设置切割系统。
本实用新型的有益效果是：可以有效的避免堵塞，保证排污管路畅通;解决了不能收集和提升及不能依靠重力自流至市政排污管的问题，而且能全部安装在一个集水容器内，地上、地下均可放置，无须土建施工。
