申请日2016.03.09
公开(公告)日2016.06.15
IPC分类号B01D17/02
摘要
本发明公开了一种石油废水过滤结构，包括过滤罐本体，过滤罐本体顶部连接有顶盖，其底部连接有底盖，顶盖及底盖均可拆卸连接在过滤罐本体上，过滤罐本体靠近顶部处设有过滤网，过滤网两侧均通过连接扣与过滤罐本体连接，过滤罐本体内且位于过滤网下表面上设有连接管，连接管底部位于一过滤机构上，其与过滤机构一体连接，过滤机构内设有活性炭过滤板，活性炭过滤板上开有数个通孔，过滤罐本体底部且对应过滤机构处设有出口管，本发明的石油废水过滤结构方便对石油废水进行过滤处理，自身结构性强，罐体不易受到损坏，使用寿命更长，且具有三重过滤的作用，过滤后的石油废水精度更加良好，同时方便对出油进行控制。
权利要求书
1.一种石油废水过滤结构，包括过滤罐本体，其特征在于：过滤罐本体顶部连接有顶盖，其底部连接有底盖，顶盖及底盖均可拆卸连接在过滤罐本体上，过滤罐本体靠近顶部处设有过滤网，过滤网两侧均通过连接扣与过滤罐本体连接，过滤罐本体内且位于过滤网下表面上设有连接管，连接管底部位于一过滤机构上，其与过滤机构一体连接，过滤机构内设有活性炭过滤板，活性炭过滤板上开有数个通孔，过滤罐本体底部且对应过滤机构处设有出口管，出口管与过滤罐本体连通，其上设有控制阀。
2.根据权利要求1所述的石油废水过滤结构，其特征在于：所述活性炭过滤板不止一个。
3.根据权利要求1所述的石油废水过滤结构，其特征在于：所述过滤网采用耐腐蚀材质制成。
4.根据权利要求1所述的石油废水过滤结构，其特征在于：所述顶盖及底盖与过滤罐本体连接处均设有密封圈。
5.根据权利要求1所述的石油废水过滤结构，其特征在于：所述连接管顶部与过滤网之间留有间隙。
6.根据权利要求1所述的石油废水过滤结构，其特征在于：所述连接管顶部与过滤网之间采用粘接方式连接。
7.根据权利要求1所述的石油废水过滤结构，其特征在于：所述出口管采用弯折结构。
说明书

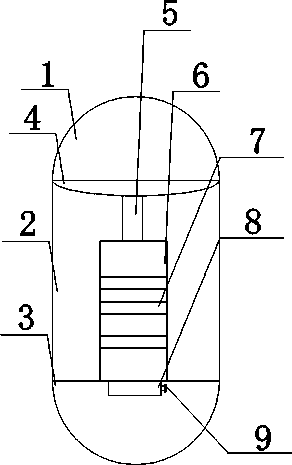

石油废水过滤结构
技术领域
本发明涉及一种过滤结构，特别涉及一种石油废水过滤结构。
背景技术
石油炼化废水是在石油炼制电极焦过程中产生的废水，废水成分较为复杂，含有多种无机和有机化合物污染物质，其中无机化合物主要含有氨氮类、硫化物等有害成分，有机化合物主要有单环及多环芳香族化合物，同时也含有氮、硫、氧等杂环化合物等，油类污染质含量高。因此，需要将其进行一定的过滤，使其得出的废水精度更高，能更好的对其进行排放或者回收使用。
发明内容
本发明要解决的技术问题是：克服上述问题，提供一种方便对石油废水进行过滤处理，自身结构性强的石油废水过滤结构。
为了实现上述目的，本发明采用的技术方案是这样的：本发明的石油废水过滤结构，包括过滤罐本体，过滤罐本体顶部连接有顶盖，其底部连接有底盖，顶盖及底盖均可拆卸连接在过滤罐本体上，过滤罐本体靠近顶部处设有过滤网，过滤网两侧均通过连接扣与过滤罐本体连接，过滤罐本体内且位于过滤网下表面上设有连接管，连接管底部位于一过滤机构上，其与过滤机构一体连接，过滤机构内设有活性炭过滤板，活性炭过滤板上开有数个通孔，过滤罐本体底部且对应过滤机构处设有出口管，出口管与过滤罐本体连通，其上设有控制阀。
进一步的，作为一种具体的结构形式，本发明所述活性炭过滤板不止一个。
进一步的，作为一种具体的结构形式，本发明所述过滤网采用耐腐蚀材质制成。
进一步的，作为一种具体的结构形式，本发明所述顶盖及底盖与过滤罐本体连接处均设有密封圈。
进一步的，作为一种具体的结构形式，本发明所述连接管顶部与过滤网之间留有间隙。
进一步的，作为一种具体的结构形式，本发明所述连接管顶部与过滤网之间采用粘接方式连接。
进一步的，作为一种具体的结构形式，本发明所述出口管采用弯折结构。
与现有技术相比，本发明的优点在于：本发明的石油废水过滤结构方便对石油废水进行过滤处理，自身结构性强，罐体不易受到损坏，使用寿命更长，且具有三重过滤的作用，过滤后的石油废水精度更加良好，同时方便对出油进行控制。
