申请日2016.03.21
公开(公告)日2016.10.05
IPC分类号C02F11/12; C02F11/00
摘要
本实用新型公开了一种剩余污泥组合空化调理装置，包括管道顺序连接的贮泥池、污泥提升泵及其调压阀、声场水力空化破解机构和污泥浓缩脱水机械，所述的声场水力空化破解机构由空化发生组件、压力表组成;所述空化发生组件包括由管道串接的至少两块水力孔板，每块水力孔板后端的管道上装置超声波探头，超声波探头连接超声波发生器。该技术方案将两种空化产生方式有机结合，发挥其协同作用，作用时间短，能耗少，处理量大，处理效率高，对细胞有很强的破坏能力;低耗高效地实现对污泥的破解，破坏污泥絮体结构，从而降低污泥比阻，改善污泥脱水性能，达到污泥减量的目的。

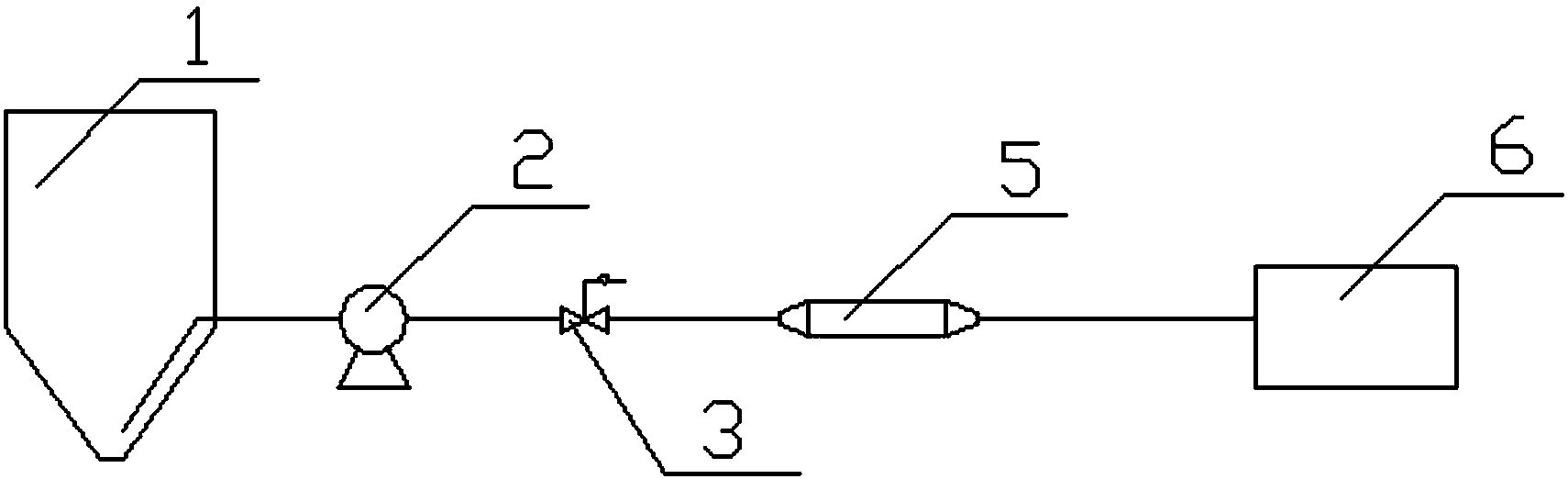

摘要附图
权利要求书
1.一种剩余污泥组合空化调理装置，包括管道顺序连接的贮泥池、污泥提升泵及其调压阀和污泥浓缩脱水机械，其特征在于，所述污泥提升泵和污泥浓缩脱水机械之间装置声场水力空化破解机构;所述的声场水力空化破解机构由空化发生组件、压力表组成;所述空化发生组件包括由管道串接的至少两块水力孔板，每块水力孔板后端的管道上装置超声波探头，超声波探头连接超声波发生器。
2.如权利要求1所述的一种剩余污泥组合空化调理装置，其特征在于，所述水力孔板为圆板，圆板上设置中心通孔和通孔串，若干通孔沿圆板径向分布组成所述通孔串，若干通孔串围绕中心通孔在圆板上均匀分布。
3.如权利要求1或2所述的一种剩余污泥组合空化调理装置，其特征在于，两块水力孔板之间的间距x≥6d，d为两块水力孔板之间的连接管道的直径。
说明书
一种剩余污泥组合空化调理装置
技术领域
本实用新型涉及一种污水处理剩余污泥的处理装置。
背景技术
随着污水处理厂的不断建成与运营，剩余污泥的处理与处置已成为城市污水处理厂不得不考虑的重要问题。污泥脱水过程中，细胞中有机物的溶出效率直接取决于污泥中微生物的破解效果，而微生物细胞的细胞壁是一稳定的半刚性结构，起着保护细胞的作用，增加后续污泥处理难度，常规的污泥处理工艺流程难以进一步降低污泥的含水率。因此，必须对污泥进行破解，也就是破坏污泥细胞壁的半刚性结构，使污泥絮体结构发生变化，便于细胞内的活性有机物溢出水相，通过机械压力等作用减少颗粒污泥的大小，进一步降低剩余污泥含水率，从而减少污泥量。空化产生的强大的水力剪切力可以破坏微生物细胞壁，达到破解污泥的目的，且空化作用不但能够大大缩短处理时间，还能大幅度的提高处理效果。但是现有技术中，超声波预处理一般能耗较高，能量效率低，且空化作用的空间范围小，难于规模化。水力空化虽然能量效率较高，但空化作用强度较低，不易产生较好的预处理效果。
发明内容
为了解决上述弊端，本实用新型所要解决的技术问题是，提供一种基于声场水力空化技术的污泥调理装置，有效改善剩余污泥脱水性能。为了解决上述技术问题，本实用新型采用的是，一种剩余污泥组合空化调理装置，包括管道顺序连接的贮泥池、污泥提升泵及其调压阀和污泥浓缩脱水机械，其特征在于，所述污泥提升泵和污泥浓缩脱水机械之间装置声场水力空化破解机构;所述的声场水力空化破解机构由空化发生组件、压力表组成;所述空化发生组件包括 由管道串接的至少两块水力孔板，每块水力孔板后端的管道上装置超声波探头，超声波探头连接超声波发生器。
本实用新型的有益效果在于，该技术方案将两种空化产生方式有机结合，发挥其协同作用，作用时间短，能耗少，处理量大，处理效率高，对细胞有很强的破坏能力;低耗高效地实现对污泥的破解，破坏污泥絮体结构，从而降低污泥比阻，改善污泥脱水性能，达到污泥减量的目的。
为了有效提高协同空化效果，本实用新型具有下述各优选方案：
优选地，两块水力孔板之间的间距x≥6d，d为两块水力孔板之间的连接管道直径。
优选地，所述水力孔板为圆板，圆板上设置中心通孔和通孔串，若干通孔沿圆板径向分布组成所述通孔串，若干通孔串围绕中心通孔在圆板上均匀分布。
下面将结合附图和具体实施方式对本实用新型做进一步说明。
