申请日2016.03.21
公开(公告)日2016.10.12
IPC分类号C02F1/24; C02F1/40
摘要
本实用新型涉及污水处理设备的技术领域，特别是涉及一种高效处理含油废水的气浮池，本实用新型的气浮池可进行高度调节，并且提升工作能力同时对油处理能力增强;包括池体，池体的内部设置有工作腔，池体侧壁上设置有进液口和出液口，工作腔内底部设置有释放器;还包括底架、上支架、下支架和调节管，上支架底端和下支架顶端均设置有外螺纹结构，调节管的内部设置有内螺纹结构;池体的右侧设置有置油池，池体的顶端设置有滑道，还包括电机和刮板;池体左侧壁上设置有控制电机，还包括传动轴和搅拌叶。

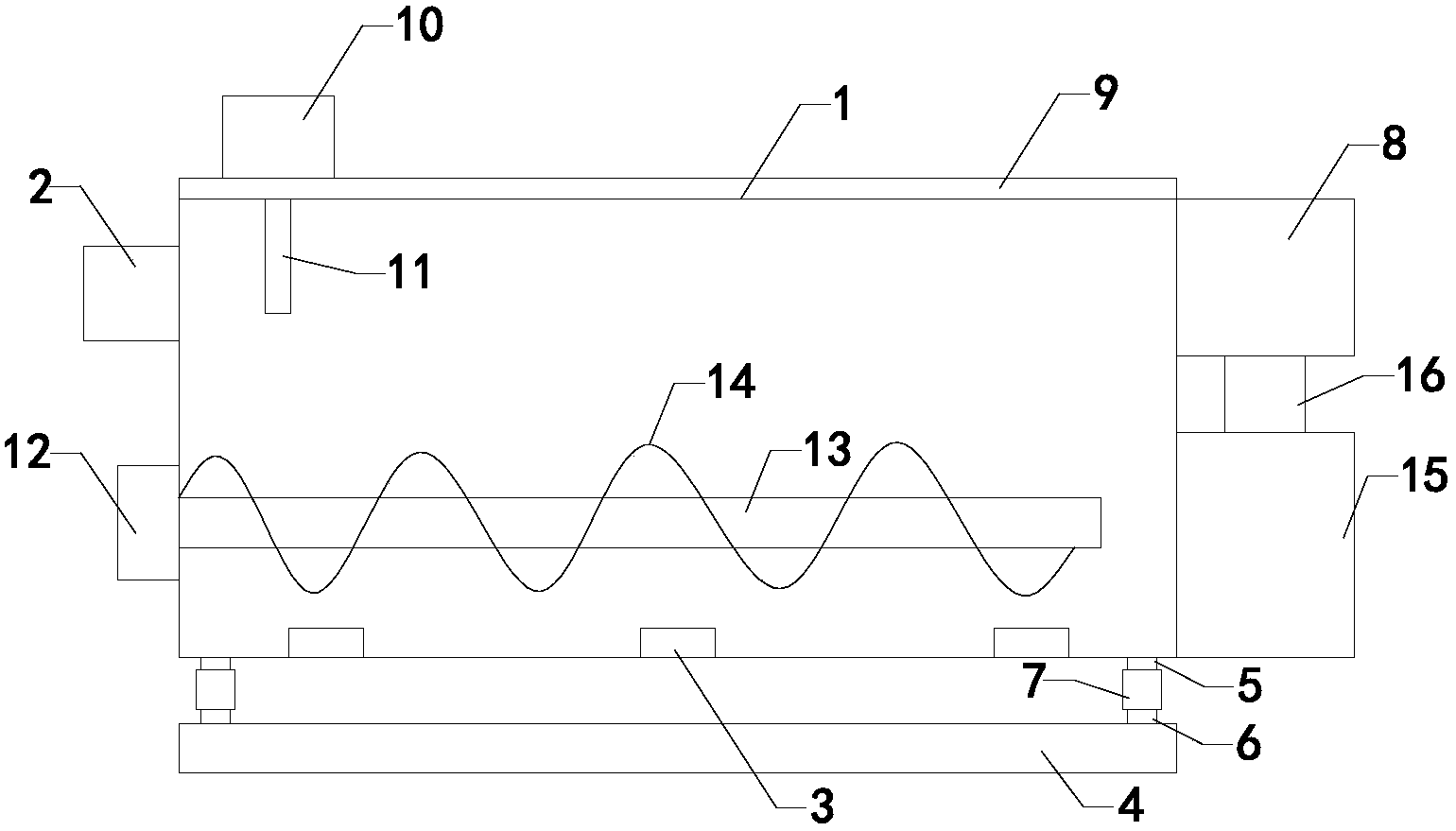

摘要附图
权利要求书
1.一种高效处理含油废水的气浮池，包括池体，池体的内部设置有工作腔，池体侧壁上设置有进液口和出液口，并且进液口和出液口均与工作腔相通，工作腔内底部设置有释放器;其特征在于，还包括底架、上支架、下支架和调节管，所述上支架顶端与池体底端固定，所述下支架底端与底架顶端固定，所述上支架底端和下支架顶端均设置有外螺纹结构，所述调节管的内部设置有内螺纹结构，所述上支架底端和下支架顶端均插入并螺装至所述调节管的内部;所述池体的右侧设置有置油池，并且置油池与工作腔相通，所述池体的顶端设置有滑道，还包括电机和刮板，所述电机位于滑道上，并且电机可自滑道上横向滑动，所述刮板安装在电机的输出端，并且所述刮板位于工作腔内;所述池体左侧壁上设置有控制电机，还包括传动轴和搅拌叶，所述传动轴和搅拌叶均位于工作腔内，并且搅拌叶安装在传动轴上，所述传动轴安装在控制电机的输出端。
2.如权利要求1所述的一种高效处理含油废水的气浮池，其特征在于，所述上支架、下支架和调节管均为四组，其中第一组上支架顶端与池体底端左前侧固定，第二组上支架顶端与池体底端右前侧固定，第三组上支架顶端与池体底端左后侧固定，第四组上支架顶端与池体底端右后侧固定;第一组下支架底端与底架顶端左前侧固定，第二组下支架底端与底架顶端右前侧固定，第三组下支架底端与底架顶端左后侧固定，第四组下支架底端与底架顶端右后侧固定。
3.如权利要求2所述的一种高效处理含油废水的气浮池，其特征在于，还包括储油桶，所述储油桶与置油池通过连通管连通，并且储油桶位于置油池的下方。
说明书
一种高效处理含油废水的气浮池
技术领域
本实用新型涉及污水处理设备的技术领域，特别是涉及一种高效处理含油废水的气浮池。
背景技术
众所周知，气浮池是指一种主要是运用大量微气泡扑捉吸附细小颗粒胶黏物使之上浮，达到固液分离的效果的装置，广泛应用于污水处理的技术领域;现有的对含油废水进行处理的气浮池包括池体，池体的内部设置有工作腔，池体侧壁上设置有进液口和出液口，并且进液口和出液口均与工作腔相通，工作腔内底部设置有释放器;这种气浮池使用中发现，由于其高度有效，无法按照环境进行调节，导致其整体适应能力较差;并且其对油处理能力较差，从而导致其无法进行高效工作。
实用新型内容
为解决上述技术问题，本实用新型提供一种可进行高度调节，并且提升工作能力同时对油处理能力增强的气浮池。
本实用新型的一种高效处理含油废水的气浮池，包括池体，池体的内部设置有工作腔，池体侧壁上设置有进液口和出液口，并且进液口和出液口均与工作腔相通，工作腔内底部设置有释放器;还包括底架、上支架、下支架和调节管，所述上支架顶端与池体底端固定，所述下支架底端与底架顶端固定，所述上支架底端和下支架顶端均设置有外螺纹结构，所述调节管的内部设置有内螺纹结构，所述上支架底端和下支架顶端均插入并螺装至所述调节管的内部;所述池体的右侧设置有置油池，并且置油池与工作腔相通，所述池体的顶端设置有滑道，还包括电机和刮板，所述电机位于滑道上，并且电机可自滑道上横向滑动，所述刮板安装在电机的输出端，并且所述刮板位于工作腔内;所述池体左侧壁上设置有控制电机，还包括传动轴和搅拌叶，所述传动轴和搅拌叶均位于工作腔内，并且搅拌叶安装在传动轴上，所述传动轴安装在控制电机的输出端。
本实用新型的一种高效处理含油废水的气浮池，所述上支架、下支架和调节管均为四组，其中第一组上支架顶端与池体底端左前侧固定，第二组上支架顶端与池体底端右前侧固定，第三组上支架顶端与池体底端左后侧固定，第四组上支架顶端与池体底端右后侧固定;第一组下支架底端与底架顶端左前侧固定，第二组下支架底端与底架顶端右前侧固定，第三组下支架底端与底架顶端左后侧固定，第四组下支架底端与底架顶端右后侧固定。
本实用新型的一种高效处理含油废水的气浮池，还包括储油桶，所述储油桶与置油池通过连通管连通，并且储油桶位于置油池的下方。
与现有技术相比本实用新型的有益效果为：通过上述设置，可以通过控制电机带动搅拌叶进行搅拌，从而更好的达到分离效果;同时通过电机带动刮板对工作腔内的油进行工作，并刮入置油池内，达到更好的处理效果;通过调节管的旋转进行上支架和下支架的相对距离调节，完成整体高度调节。
