申请日2016.03.21
公开(公告)日2016.11.23
IPC分类号E03F3/00; E02D5/46
摘要
本实用新型公开了一种搅拌桩基础污水管槽，包括搅拌桩、开挖台阶、木方护板、圆撑木、木桩，该搅拌桩基础污水管槽的搅拌桩之间设有一根木桩，木桩用圆撑木支撑，搅拌桩内部靠近污水管处设置开挖台阶，污水管两侧设有木方护板。采用该搅拌桩基础污水管槽，施工工期较短，对环境影响小，污水管加固后重度基本不变，对柔软下卧层不至产生附加沉降，还能最大程度地利于原土，地基的工作性状良好。

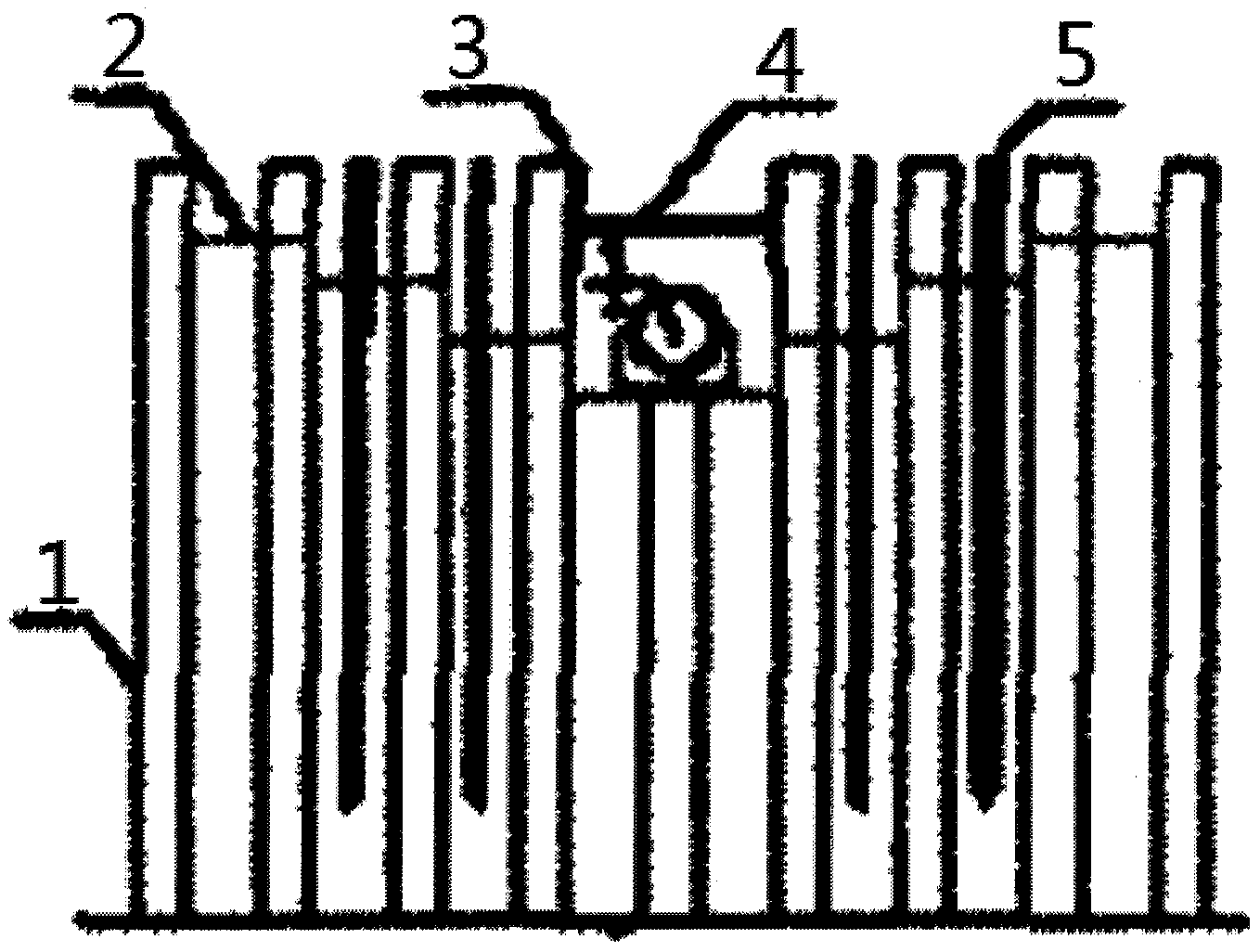

摘要附图
权利要求书
1.一种搅拌桩基础污水管槽，包括搅拌桩(1)、开挖台阶(2)、木方护板(3)、圆撑木(4)、木桩(5)，其特征在于：所述搅拌桩基础污水管槽包括排列在污水管周围的与地面垂直的若干个搅拌桩(1)，相邻搅拌桩(1)之间设有一根木桩(5)，木桩(5)用圆撑木(4)支撑，搅拌桩(1)内部靠近污水管处设置开挖台阶(2)，污水管两侧设有木方护板(3)。
2.根据权利要求1所述的搅拌桩基础污水管槽，其特征在于：所述搅拌桩(1)为圆柱形，直径为0.5米，相邻搅拌桩(1)间距为1.15-1.4米。
3.根据权利要求1所述的搅拌桩基础污水管槽，其特征在于：所述开挖台阶(2)高度不大于1米，宽度不大于2米。
4.根据权利要求1所述的搅拌桩基础污水管槽，其特征在于：所述木桩(5)长4米。
5.根据权利要求1所述的搅拌桩基础污水管槽，其特征在于：所述圆撑木(4)呈直径为0.1米。
说明书
一种搅拌桩基础污水管槽
技术领域
本实用新型涉及建筑施工设备领域，特别涉及一种搅拌桩基础污水管槽。
背景技术
城市的发展建设中，往往遇到柔软地基的问题，在市政给排水管道安装中，普遍采用直埋的方法，而直埋管道的基础遇柔软地基时，其设计、施工、维护均有其独特性。
由于软土的特性，当地基由于上部结构的自重及附加载荷的作用而产生过大的压缩变形时，尤其是超过管道所能允许的不均匀沉降时，会引起管道接口开裂、变形，普通的污水管道无法解决软土问题。
实用新型内容
本实用新型所要解决的技术问题是提供一种搅拌桩基础污水管槽，通过在污水管槽内设计搅拌桩和开挖台阶，以解决柔软地基管道接口易开裂变形的问题。
为实现上述目的，本实用新型提供以下的技术方案：一种搅拌桩基础污水管槽，包括搅拌桩、开挖台阶、木方护板、圆撑木、木桩，其特征在于：所述搅拌桩基础污水管槽包括排列在污水管周围的与地面垂直的若干个搅拌桩，相邻搅拌桩之间设有一根木桩，木桩用圆撑木支撑，搅拌桩内部靠近污水管处设置开挖台阶，污水管两侧设有木方护板。
优选的，所述搅拌桩为圆柱形，直径为0.5米，相邻搅拌桩间距为1.15-1.4米。
优选的，所述开挖台阶高度不大于1米，宽度不大于2米。
优选的，所述木桩长4米。
优选的，所述圆撑木呈直径为0.1米。
采用以上技术方案的有益效果是：该搅拌桩基础污水管槽的搅拌桩之间设有一根木桩，木桩用圆撑木支撑，搅拌桩内部靠近污水管处设置开挖台阶，污水管两侧设有木方护板。采用该搅拌桩基础污水管槽，施工工期较短，对环境影响小，污水管加固后重度基本不变，对柔软下卧层不至产 生附加沉降，还能最大程度地利于原土，地基的工作性状良好。
