申请日2016.03.17
公开(公告)日2016.09.14
IPC分类号C02F1/44; A61M1/16
摘要
本实用新型揭示了一种用于反渗透水处理设备的恒压供水装置，包括平衡水箱、液位开关、水泵、反渗透部、浓水阀、透析取水点和溢流阀;所述平衡水箱通过水管连接所述水泵的进水端，水泵的出水端连接所述反渗透部，其中，所述水泵的开/关受控于所述平衡水箱内的所述液位开关;所述反渗透部包括用于流出未通过反渗透膜的浓水的第一出水端，以及用于流出通过反渗透膜的透析水的第二出水端;所述第二出水端分别连接透析取水点和溢流阀;所述溢流阀通过水管连接所述平衡水箱。本实用新型的恒压供水装置，可以在不同供水流量下保持供水压力稳定。
权利要求书
1.一种用于反渗透水处理设备的恒压供水装置，其特征在于，包括平衡水箱、液位开关、水泵、反渗透部、浓水阀、透析取水点和溢流阀;
所述平衡水箱通过水管连接所述水泵的进水端，水泵的出水端连接所述反渗透部，其中，所述水泵的开/关受控于所述平衡水箱内的所述液位开关;
所述反渗透部包括用于流出未通过反渗透膜的浓水的第一出水端，以及用于流出通过反渗透膜的透析水的第二出水端;所述第一出水端连接所述浓水阀，所述第二出水端分别连接透析取水点和溢流阀;
所述溢流阀通过水管连接所述平衡水箱。
2.根据权利要求1所述的用于反渗透水处理设备的恒压供水装置，其特征在于，还包括流量传感仪，该流量传感仪用于测量所述第二出水端流出透析水的流量。
3.根据权利要求1所述的用于反渗透水处理设备的恒压供水装置，其特征在于，所述用于反渗透水处理设备的恒压供水装置，还包括水质监测仪，该水质监测仪用于检测所述第二出水端流出的透析水是否合格。
4.根据权利要求3所述的用于反渗透水处理设备的恒压供水装置，其特征在于，所述水质监测仪包括电导率传感器。
5.根据权利要求1所述的用于反渗透水处理设备的恒压供水装置，其特征在于，还包括补水阀，该补水阀的进水端连接供水装置，出水端连接所述平衡水箱;
所述补水阀受控于所述液位开关。
说明书
用于反渗透水处理设备的恒压供水装置
技术领域
本实用新型涉及血液透析领域，尤其涉及一种用于反渗透水处理设备的恒压供水装置。
背景技术
反渗透膜分离技术(简称RO技术)是渗透的相反过程，其原理是水与溶液以渗透膜相隔，水侧向溶液渗透，两相之间有渗透压。若在溶液相中加压大于渗透压，则溶液相中的水就会向水相反方向渗透过去。利用反渗透而取得脱盐水，即原水在足够的压力下，通过渗透膜而变成纯净的水，没有通过膜的水溶解物、悬浮物浓度逐渐增大。
反渗透水处理设备通常由原水预处理系统、反渗透纯化系统、超纯化后处理系统三部分组成。预处理的目的主要是使原水达到反渗透膜分离组件的进水要求，保证反渗透纯化系统的稳定运行。反渗纯化系统是一次性去除原水中98%以上离子、有机物及100%微生物(理论上)的最经济高效的纯化方法。超纯化后处理系统通过多种集成技术进一步去除反渗透纯水中尚存的微量离子、有机物等杂质，以满足不同用途的最终水质指标要求。
采用直接供水的反渗透水处理系统，经过预处理的原水进入平衡水箱，平衡水箱内部设置液位开关，当液位处于高位时，控制补水电磁阀停止补水;原水断水或供水不足而使得液位开关处于低位时，则高压泵停止制水，避免高压泵空转。正常制水时高压泵连续工作，不断有原水通过反渗透膜，提供合格的反渗水用于透析治疗，未通过反渗透膜的浓水通过浓水电磁阀排出。RE为电导率仪检测出水的电导率，合格的反渗水分2路，一路供给透析用水，多余的水通过纯水回流调节阀门返回平衡水箱。
用于单床透析的水处理系统要求能为血透机提供稳定的给水压力，但是由于血透机在治疗和消毒冲洗等不同状态下所用的水量也不同，导致供水压力也相应的不稳定，甚至在冲洗状态下不能满足血透机的治疗用水需求，所 以需要对现有技术的血透机的反渗透水处理系统进行改进。
实用新型内容
本实用新型的主要目的为提供一种保证在不同供水流量下供水压力稳定的反渗透水处理设备的恒压供水装置。

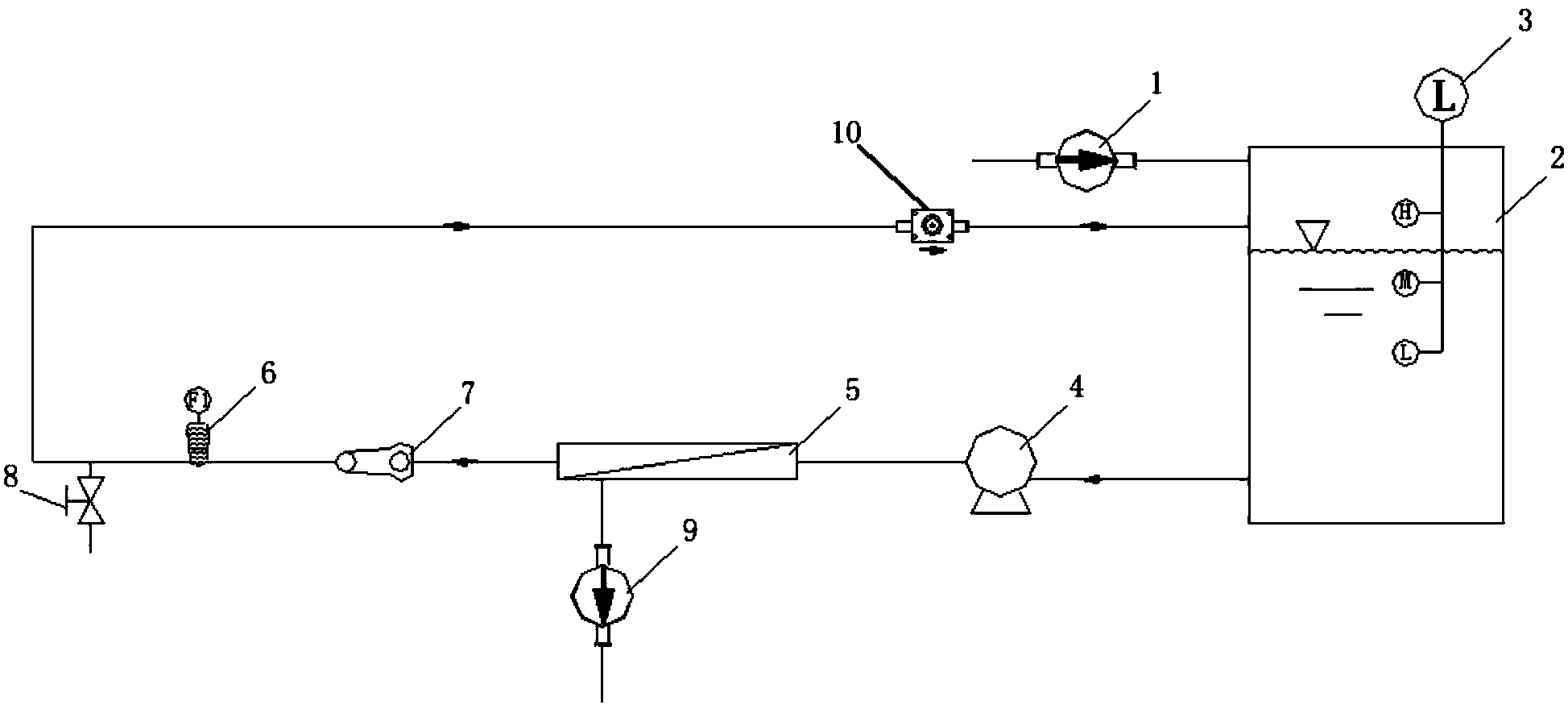

为了实现上述发明目的，本实用新型提出一种用于反渗透水处理设备的恒压供水装置，包括平衡水箱、液位开关、水泵、反渗透部、浓水阀、透析取水点和溢流阀;
所述平衡水箱通过水管连接所述水泵的进水端，水泵的出水端连接所述反渗透部，其中，所述水泵的开/关受控于所述平衡水箱内的所述液位开关;
所述反渗透部包括用于流出未通过反渗透膜的浓水的第一出水端，以及用于流出通过反渗透膜的透析水的第二出水端;所述第一出水端连接所述浓水阀，所述第二出水端分别连接透析取水点和溢流阀;
所述溢流阀通过水管连接所述平衡水箱。
进一步地，所述用于反渗透水处理设备的恒压供水装置，还包括流量传感仪，该流量传感仪用于测量所述第二出水端流出透析水的流量。
进一步地，所述用于反渗透水处理设备的恒压供水装置，还包括水质监测仪，该水质监测仪用于检测所述第二出水端流出的透析水是否合格。
进一步地，所述水质监测仪包括电导率传感器。
进一步地，所述用于反渗透水处理设备的恒压供水装置，还包括补水阀，该补水阀的进水端连接供水装置，出水端连接所述平衡水箱;
所述补水阀受控于所述液位开关。
本实用新型的用于反渗透水处理设备的恒压供水装置，通过调节溢流阀的溢出压力即回水压力，来保证透析取水点处流出透析水的压力，当透析水量较大时，通过溢流阀的水量会自动减少，甚至不回水，保证透析水能全部取用。当透析水用量较少或停止取用时，则透析水大量或全部通过溢流阀回收到平衡水箱。
