申请日2016.03.16
公开(公告)日2016.05.25
IPC分类号C02F1/32; C02F1/72; C02F9/04
摘要
一种光催化污水处理专用设备，本发明涉及运装设备技术领域，其包括若干个光催化污水处理管串联或并联，所述光催化污水处理管，包括上端盖(2)、下端盖(8)，过滤腔(5)，上端盖(2)与下端盖(8)螺纹固定在过滤腔(5)上，上端盖(2)上设置有进水口(1)，下端盖(8)上设置有出水口(9)，其特征在于，过滤腔(5)中设有过滤室(7)，进水口(1)、过滤室(7)、出水口(9)构成水流通道，两两过滤室(7)间设置有光照室(10)，光照室(10)内设置有紫外灯(6)，过滤室内设置有活性炭，活性炭上附着有TiO2。
权利要求书
1.一种光催化污水处理专用设备，包括上端盖(2)、下端盖(8)，过滤腔(5)，上端盖(2)与下端盖(8)螺纹固定在过滤腔(5)上，上端盖(2)上设置有进水口(1)，下端盖(8)上设置有出水口(9)，其特征在于，过滤腔(5)中设有过滤室(7)，进水口(1)、过滤室(7)、出水口(9)构成水流通道，两两过滤室(7)间设置有光照室(10)，光照室(10)内设置有紫外灯(6)，过滤室内设置有活性炭，活性炭上附着有TiO2。
2.根据权利要求1所述的一种光催化污水处理专用设备，其特征在于：过滤腔(5)与进水口间设置有过滤网(3)，过滤腔(5)与出水口间设置有过滤网(3)。
3.根据权利要求2所述的一种光催化污水处理专用设备，其特征在于：还设置有用于将光照腔内的紫外灯的电源线引出的引线管(4)。
4.一种光催化污水处理专用设备，其特征在于：包括若干个光催化污水处理管串联或并联，所述光催化污水处理管，包括上端盖(2)、下端盖(8)，过滤腔(5)，上端盖(2)与下端盖(8)螺纹固定在过滤腔(5)上，上端盖(2)上设置有进水口(1)，下端盖(8)上设置有出水口(9)，其特征在于，过滤腔(5)中设有过滤室(7)，进水口(1)、过滤室(7)、出水口(9)构成水流通道，两两过滤室(7)间设置有光照室(10)，光照室(10)内设置有紫外灯(6)，过滤室内设置有活性炭，活性炭上附着有TiO2。
5.根据权利要求4所述的一种光催化污水处理专用设备，其特征在于：过滤腔(5)与进水口间设置有过滤网(3)，过滤腔(5)与出水口间设置有过滤网(3)。
6.根据权利要求5所述的一种光催化污水处理专用设备，其特征在于：还设置有用于将光照腔内的紫外灯的电源线引出的引线管(4)。
说明书
一种光催化污水处理专用设备
技术领域
本发明涉及运装设备技术领域，提供了一种光催化污水处理专用设备。
背景技术
水是经济发展和社会可持续发展的一个重要因数。随着工业发展、城市规模的不断扩大，水环境污染成了一个大难题。城市污水是目前江河湖泊水域污染的一个重要原因，是制约许多城市可持续发展的主要原因之一。如何在经济高速发展的同时控制好水环境的污染，以实现社会经济科学、和谐发展的目标是我国目前亟待解决的重要问题。
光催化氧化法是近20年才出现的水处理技术，在足够的反应时间内通常可以将有机物完全矿化为CO2和H2O等简单无机物，避免了二次污染，简单高效而有发展前途。所谓光催化反应，就是在光的作用下进行的化学反应。光化学反应需要分子吸收特定波长的电磁辐射，受激产生分子激发态，然后会发生化学反应生成新的物质，或者变成引发热反应的中间化学产物。光化学反应的活化能来源于光子的能量，在太阳能的利用中光电转化以及光化学转化一直是十分活跃的研究领域。
发明内容
本发明的目的在于提供一种光催化污水处理专用设备。
为了实现上述目的本发明采用以下技术方案：

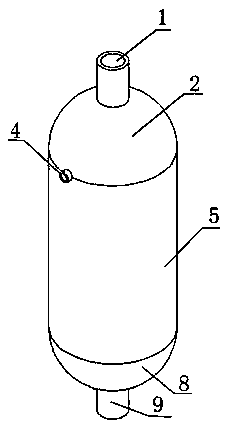

一种光催化污水处理管，包括上端盖(2)、下端盖(8)，过滤腔(5)，上端盖(2)与下端盖(8)螺纹固定在过滤腔(5)上，上端盖(2)上设置有进水口(1)，下端盖(8)上设置有出水口(9)，其特征在于，过滤腔(5)中设有过滤室(7)，进水口(1)、过滤室(7)、出水口(9)构成水流通道，两两过滤室(7)间设置有光照室(10)，光照室(10)内设置有紫外灯(6)，过滤室内设置有活性炭，活性炭上附着有TiO2。
上述技术方案中，过滤腔(5)与进水口间设置有过滤网(3)，过滤腔(5)与出水口间设置有过滤网(3)。过滤网能够筛除大颗粒物质，避免了大颗粒物质进入过滤室(7)中对过滤室中的光催化剂造成污染。
上述技术方案中，还设置有用于将光照腔内的紫外灯的电源线引出的引线管(4)。
一种光催化污水处理专用设备，其特征在于：包括若干个光催化污水处理管串联或并联，所述光催化污水处理管，包括上端盖(2)、下端盖(8)，过滤腔(5)，上端盖(2)与下端盖(8)螺纹固定在过滤腔(5)上，上端盖(2)上设置有进水口(1)，下端盖(8)上设置有出水口(9)，其特征在于，过滤腔(5)中设有过滤室(7)，进水口(1)、过滤室(7)、出水口(9)构成水流通道，两两过滤室(7)间设置有光照室(10)，光照室(10)内设置有紫外灯(6)，过滤室内设置有活性炭，活性炭上附着有TiO2。
上述技术方案中，过滤腔(5)与进水口间设置有过滤网(3)，过滤腔(5)与出水口间设置有过滤网(3)。
上述技术方案中，还设置有用于将光照腔内的紫外灯的电源线引出的引线管(4)。
因为本发明采用了以上技术方案因此具备以下有益效果：
本发明的过滤室内设置有活性炭，两两过滤室间设置有光照室，保证了光催化剂得到充分的光照，采用活性炭作为光催化剂的载体，活性炭本身为多孔性物质，表面积较大，此类材料作为载体可以将有机物吸附到TiO2粒子周围，增加局部浓度以及避免中间游离，加快反映速度。
