申请日2016.03.17
公开(公告)日2016.11.30
IPC分类号C02F9/14
摘要
本实用新型属于水资源处理装置技术领域且公开了一种环保型家庭式污水处理装置，包括沉淀池、水处理池、消毒池、控制主机和太阳能电池板，所述膜生物反应池一侧连接回流管，所述回流管上设有回流泵，所述回流管一端连接氧化池，所述氧化池和膜生物反应池内部均设有通气管，所述通气管一端连接鼓风机。本实用新型通过设置回流泵，配合水质检测装置的使用，当出水口的水质超出设置范围，通过回流泵的回流，重新处理污水，保证污水处理效率，通过设置太阳能电池板，可为该装置提供环保能源，通过设置无线信号传输装置，配合互联网，可无线连接操作终端，当出水口的水质超出设置范围，将通过无线信号传输装置提示操作终端，使用方便。
权利要求书

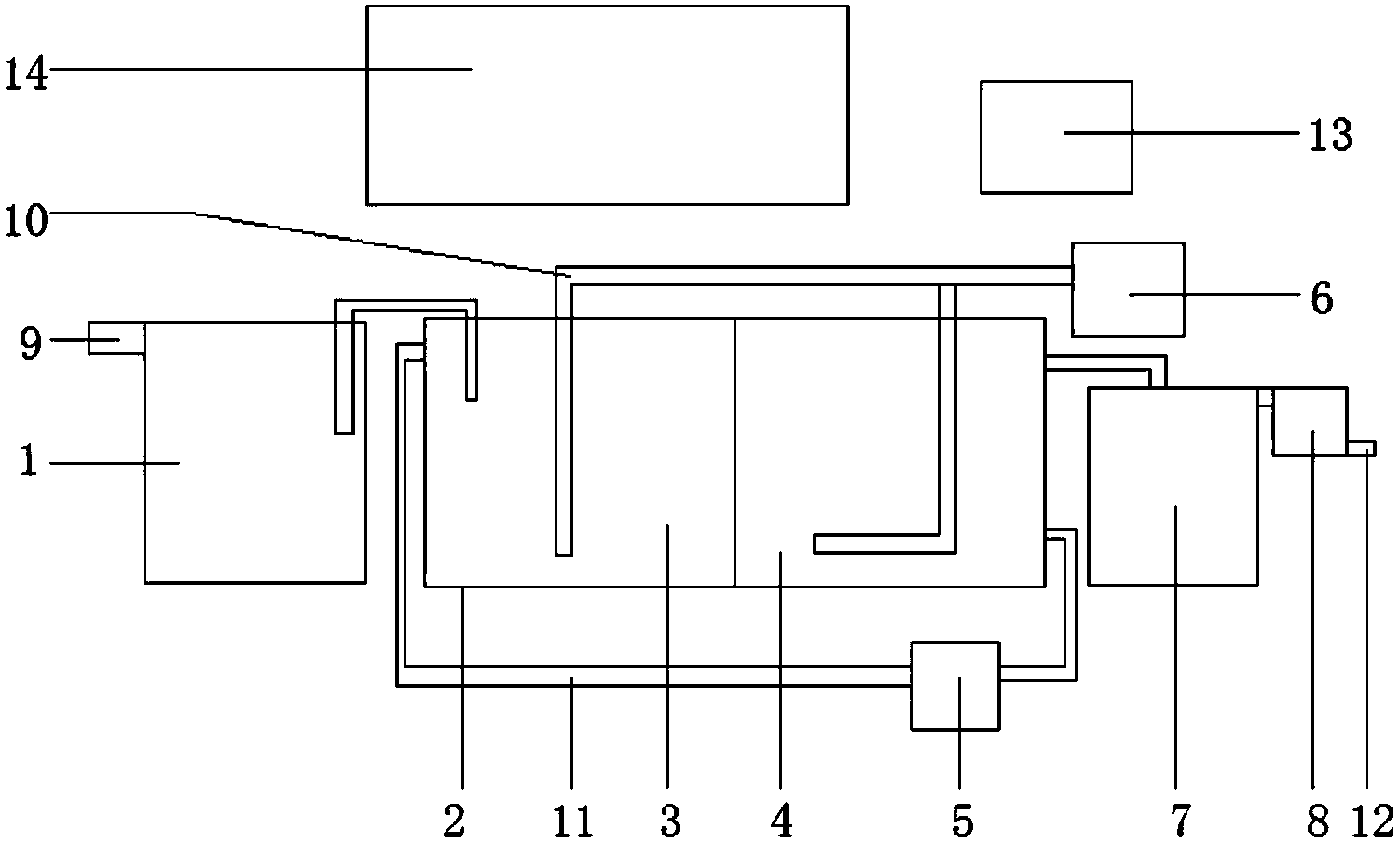

1.一种环保型家庭式污水处理装置，包括沉淀池(1)、水处理池(2)、消毒池(7)、控制主机(13)和太阳能电池板(14)，其特征在于，所述沉淀池(1)一侧设有污水入口(9)，所述水处理池(2)包括氧化池(3)和膜生物反应池(4)，所述沉淀池(1)连接氧化池(3)，所述氧化池(3)连接膜生物反应池(4)，所述膜生物反应池(4)一侧连接消毒池(7)，所述消毒池(7)一侧设有出水口(12)，所述出水口(12)上设有水质检测装置(8)，所述膜生物反应池(4)一侧连接回流管(11)，所述回流管(1)上设有回流泵(5)，所述回流管(11)一端连接氧化池(3)，所述氧化池(3)和膜生物反应池(4)内部均设有通气管(10)，所述通气管(10)一端连接鼓风机(6)，所述控制主机(13)上分别设有蜂鸣警报装置(15)、无线信号传输装置(16)、LED显示屏(17)和控制按钮(18)，所述控制主机(13)内部设有微处理器。
2.根据权利要求1所述的一种环保型家庭式污水处理装置，其特征在于，所述太阳能电池板(14)内部设有蓄电池，所述蓄电池连接微处理器。
3.根据权利要求1所述的一种环保型家庭式污水处理装置，其特征在于，所述微处理器分别连接水质检测装置(8)、控制按钮(18)、LED显示屏(17)、蜂鸣警报装置(15)、回流泵(5)、鼓风机(6)和无线信号传输装置(16)。
4.根据权利要求1所述的一种环保型家庭式污水处理装置，其特征在于，所述无线信号传输装置(16)通过互联网无线连接操作终端。
说明书
一种环保型家庭式污水处理装置
技术领域
本实用新型涉及一种水资源处理装置，具体涉及一种环保型家庭式污水处理装置，属于水资源处理装置技术领域。
背景技术
现有的家庭排水系统，无法有效的对污水进行处理，将未经过有效处理的污水排到自然界中，会造成环境的污染，为此，我们提出一种环保型家庭式污水处理装置。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种环保型家庭式污水处理装置，通过设置回流泵，配合水质检测装置的使用，当出水口的水质超出设置范围，通过回流泵的回流，重新处理污水，保证污水处理效率，通过设置太阳能电池板，可为该装置提供环保能源，通过设置无线信号传输装置，配合互联网，可无线连接操作终端，当出水口的水质超出设置范围，将通过无线信号传输装置提示操作终端，使用方便，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种环保型家庭式污水处理装置，包括沉淀池、水处理池、消毒池、控制主机和太阳能电池板，所述沉淀池一侧设有污水入口，所述水处理池包括氧化池和膜生物反应池，所述沉淀池连接氧化池，所述氧化池连接膜生物反应池，所述膜生物反应池一侧连接消毒池，所述消毒池一侧设有出水口，所述出水口上设有水质检测装置，所述膜生物反应池一侧连接回流管，所述回流管上设有回流泵，所述回流管一端连接氧化池，所述氧化池和膜生物反应池内部均设有通气管，所述通气管一端连接鼓风机，所述控制主机上分别设有蜂鸣警报装置、无线信号传输装置、LED显示屏和控制按钮，所述控制主机内部设有微处理器。
作为本实用新型的一种优选技术方案，所述太阳能电池板内部设有蓄电池，所述蓄电池连接微处理器。
作为本实用新型的一种优选技术方案，所述微处理器分别连接水质检测装置、控制按钮、LED显示屏、蜂鸣警报装置、回流泵、鼓风机和无线信号传输装置。
作为本实用新型的一种优选技术方案，所述无线信号传输装置通过互联网无线连接操作终端。
本实用新型所达到的有益效果是：一种环保型家庭式污水处理装置，通过设置回流泵，配合水质检测装置的使用，当出水口的水质超出设置范围，通过回流泵的回流，重新处理污水，保证污水处理效率，通过设置太阳能电池板，可为该装置提供环保能源，通过设置无线信号传输装置，配合互联网，可无线连接操作终端，当出水口的水质超出设置范围，将通过无线信号传输装置提示操作终端，使用方便。
