申请日2016.03.16
公开(公告)日2016.07.13
IPC分类号C02F11/12
摘要
本实用新型公开了一种污泥脱水机，包括处理壳体、底盖、固定座、振动机、振动棒、过滤网、石英砂放置室、消毒器和顶盖，所述处理壳体的底部通过铰链连接一所述底盖，所述处理壳体的底部和所述底盖之间通过所述固定座固定，所述处理壳体的外部设有所述振动机，所述振动机中的振动棒贯穿所述处理壳体且延伸至其内部，所述处理外壳的内部在位于所述振动棒的上方设有所述过滤网，所述过滤网的上方设有所述石英砂放置室，所述处理壳体的顶部设有所述消毒器，所述处理壳体的顶部设有所述顶盖。本实用新型，通过震动加快污泥沉淀，此外，通过将以往的顺流式改为逆流式，同时在震动的影响下，可以有效防止污泥堵塞现象的发生，加快处理过程。
权利要求书

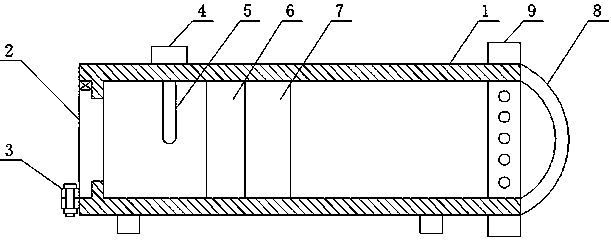

1.一种污泥脱水机，包括处理壳体(1)、底盖(2)、固定座(3)、振动机(4)、振动棒(5)、过滤网(6)、石英砂放置室(7)、消毒器(8)和顶盖(9)，其特征在于：所述处理壳体(1)的底部通过铰链连接一所述底盖(2)，所述处理壳体(1)的底部和所述底盖(2)之间通过所述固定座(3)固定，所述处理壳体(1)的外部设有所述振动机(4)，所述振动机(4)中的振动棒(5)贯穿所述处理壳体(1)且延伸至其内部，所述处理外壳(1)的内部在位于所述振动棒(5)的上方设有所述过滤网(6)，所述过滤网(6)的上方设有所述石英砂放置室(7)，所述处理壳体(1)的顶部设有所述消毒器(8)，所述处理壳体(1)的顶部设有所述顶盖(9)。
2.根据权利要求1所述的一种污泥脱水机，其特征在于：所述固定座(3)为螺栓式连接基座。
3.根据权利要求1所述的一种污泥脱水机，其特征在于：所述处理壳体(1)和底盖(2)之间设有密封垫圈。
4.根据权利要求1所述的一种污泥脱水机，其特征在于：所述石英砂放置室(7)的内部放置有石英砂。
5.根据权利要求1所述的一种污泥脱水机，其特征在于：所述消毒器(8)为圆环形结构，且喷头位于所述处理壳体(1)的内部。
6.根据权利要求1所述的一种污泥脱水机，其特征在于：所述处理外壳(1)的底部设有进口，顶部设有出口。
说明书
一种污泥脱水机
技术领域
本实用新型涉及污水处理技术领域，具体为一种污泥脱水机。
背景技术
目前，污水处理过程中，对于最后的污泥，仍然无法处理，污泥中还含有大量的水分，大量含有水分的污泥排出时，无法进行分类，处理不彻底。
实用新型内容
本实用新型的目的在于提供一种污泥脱水机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污泥脱水机，包括处理壳体、底盖、固定座、振动机、振动棒、过滤网、石英砂放置室、消毒器和顶盖，所述处理壳体的底部通过铰链连接一所述底盖，所述处理壳体的底部和所述底盖之间通过所述固定座固定，所述处理壳体的外部设有所述振动机，所述振动机中的振动棒贯穿所述处理壳体且延伸至其内部，所述处理外壳的内部在位于所述振动棒的上方设有所述过滤网，所述过滤网的上方设有所述石英砂放置室，所述处理壳体的顶部设有所述消毒器，所述处理壳体的顶部设有所述顶盖。
优选的，所述固定座为螺栓式连接基座。
优选的，所述处理壳体和底盖之间设有密封垫圈。
优选的，所述石英砂放置室的内部放置有石英砂。
优选的，所述消毒器为圆环形结构，且喷头位于所述处理壳体的内部。
优选的，所述处理外壳的底部设有进口，顶部设有出口。
与现有技术相比，本实用新型的有益效果是：本实用新型通过震动加快污泥沉淀，此外，通过将以往的顺流式改为逆流式，同时在震动的影响下，可以有效防止污泥堵塞现象的发生，加快处理过程。
