申请日2016.03.16
公开(公告)日2016.07.13
IPC分类号C02F9/14; C02F11/04
摘要
本实用新型公开了一种一体化污水处理装置，属于污水处理技术领域，包括依次相邻紧密分布且由管道顺序连接的预处理区、处理区和消毒池;所述的预处理区包括依次相邻紧密分布且由管道顺序连接的化粪池、格栅池和调节池，所述的处理区包括依次相邻紧密且由管道顺序连接的处理池和砂滤池。本实用新型解决了传统污水处理工艺处理成本高、管理操作复杂、维护成本高并且出水水质不够理想等问题，本实用新型系统结构紧凑、占地面积小、工艺简单、投资小、建造周期短和运行管理灵活，并且污水处理后可以就近回用，减少了管网的建设投资，可以有效减少污水排放。
权利要求书
1.一种一体化污水处理装置，其特征在于，包括依次相邻紧密分布且由管道顺序连接的预处理区、处理区和消毒池;所述的预处理区包括依次相邻紧密分布且由管道顺序连接的化粪池、格栅池和调节池，所述的处理区包括依次相邻紧密且由管道顺序连接的处理池和砂滤池;所述的化粪池内部通过混凝土隔板隔离成三个区域，三个区域通过连通孔一和连通孔二连通，连通孔一的水平高度高于连通孔二;化粪池左上方设置有进粪口，化粪池右上方设置有出水口，出水口的水平高度高于连通孔一和连通孔二;所述的格栅池内部设置有格栅板，格栅板相互平行放置;所述的调节池内部设置有斜板沉降装置;所述的处理池内部设置有布水器和格栅，格栅内部填充填料;处理池包括厌氧池和好氧池，好氧池底端设置有曝气装置，曝气装置通过管道连接鼓风机;所述的砂滤池内部放置有砂石。
2.如权利要求1所述的一种一体化污水处理装置，其特征在于，所述的处理池外壳采用机械缠绕玻璃钢罐体。
3.如权利要求2所述的一种一体化污水处理装置，其特征在于，所述的砂滤池内部设置有三层砂石，每一层砂石粒径一致，且上层、中层和下层三层的粒径：上层<中层<下层。
4.如权利要求3所述的一种一体化污水处理装置，其特征在于，所述的化粪池、调节池、处理池和消毒池内部安装有布水器和提升泵。
5.如权利要求4所述的一种一体化污水处理装置，其特征在于，所述的化粪池、格栅池、调节池、处理池和消毒池上端设置有检查孔，所述的消毒池上端设置有加药孔。
说明书
一种一体化污水处理装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种一体化污水处理装置。
背景技术
伴随我国城市居住人口总量的迅猛提升以及工农业生产的快速发展，令排放污水总量不断增加、并呈现出较为严重的水体污染现象，该问题在全国各地均有所涉及。由此不难看出!我国为水资源污染问题较为严重的区域。再加上污水处理工作产业发展起步相对较晚，同时提速较为缓慢!应用处理技术较为滞后。
在应用一体化污水处理工艺与装置前期、我国处理污水技术手段水平仍旧较低。面对生活污水问题逐步严峻的现状、处理污水市场逐步实现了飞速发展，为符合我国该行业领域的需要、促进一体化污水处理工艺与装置诞生。自引入一体化污水处理系统进行生活污水处理以来，我国生活污水导致的污染水资源问题得到了明显的改善。
整体层面来讲，我国处理污水正面临着时代变革。从规模较小、水平不高、种类单一、无法符合需求的状况发展形成了具备一定规模、技术水平持续提升、不断进步、各类处理工艺逐步更新，装置质量有效提升的全新局面、不断满足国民经济建设发展的需要、在处理污水装置投入应用以来、我国处理污水的工作需要逐步拜托对国际行业市场技术的全面依赖性、实现处理污水工艺与装置的真正自给。
同时由于大中型污水处理厂的规模效应，大型化长期以来一直是污水处理的发展方向。近年来，由于大中型污水处理厂投资大，占地大，需要配套建设庞大的污水收集管网等缺点，中小型污水处理工艺开始成为污水处理工艺的主要发展方向。污水的处理正在从集中化走向分散化，从大规模集中式向中小规模分散式的转变川。“以大型为主，中小型互补”的布局符合我国国情和发展形势，也为一体化污水处理设备的应用和发展提供了新的契机。
传统活性污泥工艺是目前应用最广泛的城市生活污水处理工艺，该工艺大多采用分建式的重力式沉淀池作为活性污泥混合液固液分离的手段，不仅占地面积大，而且还产生了许多其他问题：
(1)由于沉淀池固液分离的效率不高，曝气池内的污泥浓度难以维持较高水平，致使处理装置的容积负荷低，传氧效率低，能耗高;
(2)处理出水水质不够理想且不够稳定，难以达标排放;
(3)剩余污泥产量大，污泥处理成本高;
(4)管理操作复杂，维护成本高。
随着生活和工业用水的逐渐增多，废水直接排放造成的环境污染
日益严重。如果将大部分处理后的废水进行重新利用，就可以有效节约水资源。由于一体化设备灵活多变的形式，使得污水处理后可以就近回用，不仅减少了管网的建设投资，而且可以有效减少污水排放，所以一体化污水处理一直是本领域技术人员探究的热点。
实用新型内容
为了克服现有的污水处理工艺处理成本高、管理操作复杂、维护成本高并且出水水质不够理想的不足,本实用新型提供一种一体化污水处理装置，该处理系统结构紧凑、占地面积小、工艺简单、投资小、建造周期短和运行管理灵活，并且污水处理后可以就近回用，减少了管网的建设投资，可以有效减少污水排放。
本实用新型解决其技术问题所采用的技术方案是：

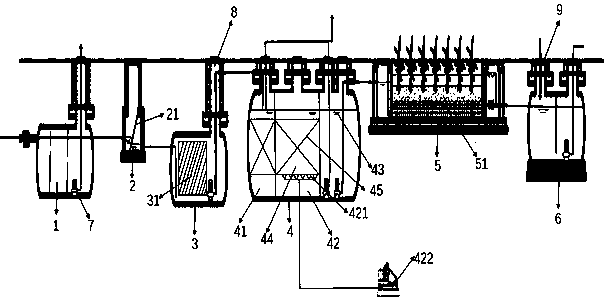

一种一体化污水处理装置，包括依次相邻紧密分布且由管道顺序连接的预处理区、处理区和消毒池;所述的预处理区包括依次相邻紧密分布且由管道顺序连接的化粪池、格栅池和调节池，所述的处理区包括依次相邻紧密且由管道顺序连接的处理池和砂滤池;所述的化粪池内部通过混凝土隔板隔离成三个区域，三个区域通过连通孔一和连通孔二连通，连通孔一的水平高度高于连通孔二;化粪池左上方设置有进粪口，化粪池右上方设置有出水口，出水口的水平高度高于连通孔一和连通孔二;所述的格栅池内部设置有格栅板，格栅板相互平行放置;所述的调节池内部设置有斜板沉降装置;所述的处理池内部设置有布水器和格栅，格栅内部填充填料;处理池包括厌氧池和好氧池，好氧池底端设置有曝气装置，曝气装置通过管道连接鼓风机;所述的砂滤池内部放置有砂石。生活污水首先进入到化粪池，化粪池分为三个区域，中间由通孔一和通孔二连接，主要利用厌氧发酵、中层过粪和寄生虫卵比重大于一般混合液比重而易于沉淀的原理，粪便在池内经过30天以上的发酵分解，中层粪液依次由第一个区域流到第三个区域，同时通孔一的高度高于通孔二，以达到沉淀或杀灭粪便中的寄生虫和肠道致病细菌的目的，第三区域成为优质化肥。格栅池内部设置的格栅分别有粗格栅和细格栅，粗格栅主要用于去除水中漂浮物，细格栅主要去除水中一些细小的颗粒及悬浮物。调节池内部的斜板沉降装置设置多块平行的斜板，水流从斜板沉降池低端进入，从斜板沉降池上端流出，利用了层流原理，提高了沉降池的处理能力，并且缩短了颗粒沉降的距离，缩短沉降时间，还增加了调节池的沉降面积，提高处理效率。调节池污水的量决定是否开启提升泵，调节水量，提升系统抗冲击负荷能力。处理池内部的厌氧池内利用厌氧菌的作用，使有机物发生水解、酸化和甲烷化，去除废水中的有机物，并提高污水的可生化性，有利于后续的好氧处理;鼓风机通过管路对好氧池进气曝气，使得外界的空气和污水充分接触，让污水进行有氧呼吸，进一步把有机物分解成无机物，去除污染物的功能。砂滤池通过砂石进行物理过滤，对污水进行进一步过滤处理。消毒池通过添加消毒液等对污水进行处理，杀灭污水中的细菌，防止污水对外界环境造成污染。
优选的，所述的处理池外壳采用机械缠绕玻璃钢罐体，提高处理池的强度，使得处理池能够埋在较深的地下进行作业，不占用地表面积。
优选的，所述的砂滤池内部设置有三层砂石，每一层砂石粒径一致，且上层、中层和下层三层的粒径：上层<中层<下层，保证较好的过滤效果。
优选的，所述的化粪池、调节池、处理池和消毒池内部安装有布水器和提升泵。布水器可以使得污水均匀的分布在池内部，当池里面的污泥等废弃物堆积较多，可以用提升泵抽出，保证池内部不堵塞。
优选的，所述的化粪池、格栅池、调节池、处理池和消毒池上端设置有检查孔，所述的消毒池上端设置有加药孔。当整套系统埋在地下时，检查孔方便人员对池内部进行检查，加药孔方便对消毒池进行加药。
本实用新型的优点是：
(1)构筑物少，基建投资小。本实用新型处理工艺构筑物少，工艺简单，具有投资小、建造周期短，运行管理灵活等优点，可以满足生活小区以及中小企业等各类废水处理要求;
(2)结构紧凑，占地面积小。大中型的污水处理厂占地面积大，而我国的土地资源相对匾乏，各类用地需求矛盾日益尖锐;采用本实用新型可以有效减少占地面积，许多设备还可以采用地埋式设计，既节约了空间，同时也不会对酒店、高档住宅小区和风景区的景观造成破坏，可以满足各种要求，具有广泛的适应性;
(3)减少管网的建设，有效回用废水。本实用新型由于一体化设备灵活多变的形式，使得污水处理后可以就近回用，不仅减少了管网的建设投资，而且可以有效减少污水排放。
