申请日2016.02.18
公开(公告)日2016.11.30
IPC分类号C02F9/14; C02F1/44
摘要
本实用新型提供一种新型除盐水处理设备，包括原水池、O3‑UV反应池、MBR反应器、中间水池、RO装置、回用水池以及保安过滤器，其中，该原水池通过原水泵与该O3‑UV反应池导通，该O3‑UV反应池设置有臭氧发生装置，该O3‑UV反应池通过水管与该MBR反应器导通，该MBR反应器通过抽吸泵与该中间水池导通，该中间水池通过水管与回用水池导通，该RO装置连接在该回用水池与该保安过滤器之间，而该保安过滤器分别与该MBR反应器、中间水池连接。本实用新型通过独特的结构设计，将O3‑UV+MBR作为反渗透的预处理，将原水中的大部分不溶物降解或截流下来，而后再通过反渗透对污水进行除盐。

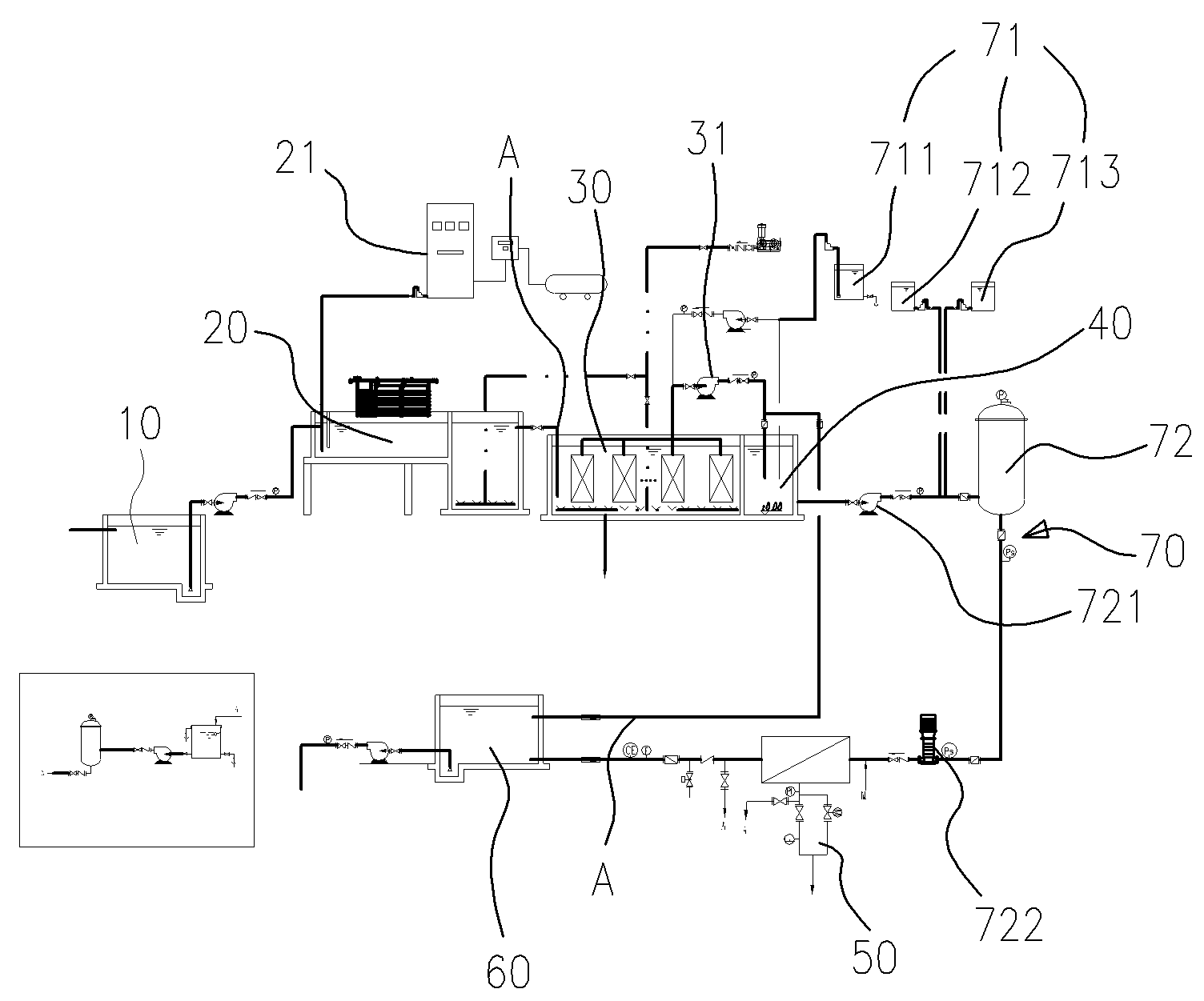

摘要附图
权利要求书
1.一种新型除盐水处理设备，其特征在于：包括原水池、O3-UV反应池、MBR反应器、中间水池、RO装置、回用水池以及保安过滤器，其中，该原水池通过原水泵与该O3-UV反应池导通，该O3-UV反应池设置有臭氧发生装置，该O3-UV反应池通过水管与该MBR反应器导通，该MBR反应器通过抽吸泵与该中间水池导通，该中间水池通过水管与回用水池导通，该RO装置连接在该回用水池与该保安过滤器之间，而该保安过滤器分别与该MBR反应器、中间水池连接。
2.如权利要求1所述的一种新型除盐水处理设备，其特征在于，该保安过滤器包括加药设备以及水箱，其中，该加药设备包括与该MBR反应池贯通的膜清洗加药装置、与该中间水池贯通的还原剂加药装置以及与该中间水池贯通的阻垢剂加药装置，该水箱分别连接在该中间水池与该RO装置之间，该水箱与该RO装置之间设置有高压泵，该水箱与该中间水池之间设置有加压泵。
说明书
一种新型除盐水处理设备
技术领域
本实用新型涉及一种污水处理设备，更具体而言是指一种新型除盐水处理设备。
背景技术
一般的除盐水处理系统，都是直接采用反渗透膜处理，部分会在前段加上超滤作预处理。但只反渗透膜只能除盐，且对进水要求非常高。虽在前段设置超滤能截留部分胶体，但若原水中COD、胶体等含量过高，很容易堵塞膜，甚至会对其造成不可逆转的伤害。
实用新型内容
本实用新型的主要目的在于提供一种新型除盐水处理设备，针对现有除盐水处理系统的不足，本实用新型通过独特的结构设计，将O3-UV+MBR作为反渗透的预处理，将原水中的大部分不溶物降解或截流下来，而后再通过反渗透对污水进行除盐。
本实用新型采用的技术方案为：一种新型除盐水处理设备，包括原水池、O3-UV反应池、MBR反应器、中间水池、RO装置、回用水池以及保安过滤器，其中，该原水池通过原水泵与该O3-UV反应池导通，该O3-UV反应池设置有臭氧发生装置，该O3-UV反应池通过水管与该MBR反应器导通，该MBR反应器通过抽吸泵与该中间水池导通，该中间水池通过水管与回用水池导通，该RO装置连接在该回用水池与该保安过滤器之间，而该保安过滤器分别与该MBR反应器、中间水池连接。
该保安过滤器包括加药设备以及水箱，其中，该加药设备包括与该MBR反应池贯通的膜清洗加药装置、与该中间水池贯通的还原剂加药装置以及与该中间水池贯通的阻垢剂加药装置，该水箱分别连接在该中间水池与该RO装置之间，该水箱与该RO装置之间设置有高压泵，该水箱与该中间水池之间设置有加压泵。
本实用新型的有益效果为：本实用新型在结构上包括原水池、O3-UV反应池、MBR反应器、中间水池、RO装置、回用水池以及保安过滤器，其中，该原水池通过原水泵与该O3-UV反应池导通，该O3-UV反应池设置有臭氧发生装置，该O3-UV反应池通过水管与该MBR反应器导通，该MBR反应器通过抽吸泵与该中间水池导通，该中间水池通过水管与回用水池导通，该RO装置连接在该回用水池与该保安过滤器之间，而该保安过滤器分别与该MBR反应器、中间水池连接。针对现有除盐水处理系统的不足，本实用新型通过独特的结构设计，将O3-UV+MBR作为反渗透的预处理，将原水中的大部分不溶物降解或截流下来，而后再通过反渗透对污水进行除盐。
