申请日2016.03.03
公开(公告)日2016.07.27
IPC分类号C02F9/04; C02F103/06
摘要

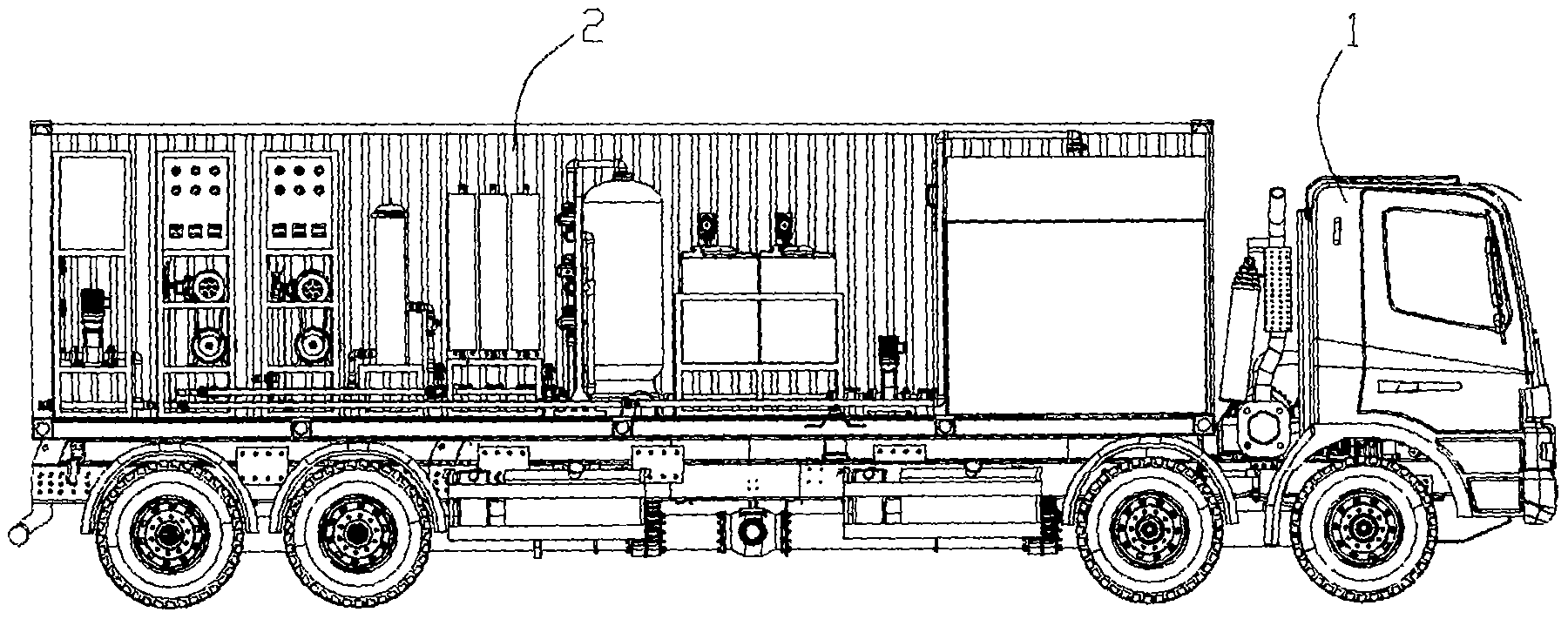

一种新型移动式垃圾渗滤液废水处理车，其包括具有集装箱的车辆，集装箱内安装有过滤系统，所述过滤系统包括原水储罐、砂虑增压泵、砂虑器、芯式过滤器、篮式过滤器、一级高压柱塞泵、一级高压泵蓄能器、一级碟管式膜柱、循环泵、二级高压柱塞泵、二级高压蓄能器、二级碟管式膜柱、具有脱气塔的净水储罐、加酸循环离心泵、酸添加剂计量泵、硫酸储罐、PH检测仪、第一伺服电机控制阀、第二伺服电机控制阀、第三伺服电机控制阀、第四伺服电机控制阀、第五伺服电机控制阀、第六伺服电机控制阀、清水输送离心泵和电控系统。本实用新型能解决一地一用的问题。
权利要求书
1.一种新型移动式垃圾渗滤液废水处理车，其特征在于，包括具有集装箱的车辆，集装箱内安装有过滤系统，所述过滤系统包括原水储罐、砂滤增压泵、砂滤器、芯式过滤器、篮式过滤器、一级高压柱塞泵、一级高压泵蓄能器、一级碟管式膜柱、循环泵、二级高压柱塞泵、二级高压蓄能器、二级碟管式膜柱、具有脱气塔的净水储罐、加酸循环离心泵、酸添加剂计量泵、硫酸储罐、PH检测仪、第一伺服电机控制阀、第二伺服电机控制阀、第三伺服电机控制阀、第四伺服电机控制阀、第五伺服电机控制阀、第六伺服电机控制阀、清水输送离心泵和电控系统;原水储罐的出口端、砂滤增压泵、砂滤器、芯式过滤器、篮式过滤器、一级高压柱塞泵、一级高压泵蓄能器和一级碟管式膜柱的入口端依次连接，循环泵的一端与一级碟管式膜柱的浓缩液出口端连接，循环泵的另一端与一级碟管式膜柱的入口端连接，一级碟管式膜柱的透过液出口端依次通过二级高压柱塞泵、二级高压蓄能器与二级碟管式膜柱的入口端连接，二级碟管式膜柱的浓缩液出口端与一级碟管式膜柱的入口端连接，二级碟管式膜柱的透过液出口端通过脱气塔与净水储罐连接，净水储罐与清水输送离心泵连接;硫酸储罐通过酸添加剂计量泵与原水储罐的酸添加端连接，原水储罐的酸回流端通过加酸循环离心泵与酸添加剂计量泵连接;PH检测仪设于砂滤增压泵与原水储罐的出口端之间;第一伺服电机控制阀设于一级碟管式膜柱的入口端，第二伺服电机控制阀设于一级碟管式膜柱的透过液出口端，第三伺服电机控制阀设于一级碟管式膜柱的浓缩液出口端;第四伺服电机控制阀设于二级碟管式膜柱的入口端，第五伺服电机控制阀设于二级碟管式膜柱的透过液出口端，第六伺服电机控制阀设于二级碟管式膜柱的浓缩液出口端;一级高压柱塞泵、一级高压泵蓄能器、二级高压柱塞泵、二级高压蓄能器、砂滤增压泵、循环泵、清水输送离心泵、加酸循环离心泵、酸添加剂计量泵、PH检测仪、第一伺服电机控制阀、第二伺服电机控制阀、第三伺服电机控制阀、第四伺服电机控制阀、第五伺服电机控制阀、第六伺服电机控制阀和清水输送离心泵均与电控系统连接。
2.如权利要求1所述的新型移动式垃圾渗滤液废水处理车，其特征在于，还包括风机、第一压力传感器和第二压力传感器，第一压力传感器设于砂滤增压泵和砂滤器之间，第二压力传感器设于砂滤器与芯式过滤器之间，风机通过气洗管路与砂滤器连接，风机与电控系统连接。
3.如权利要求1所述的新型移动式垃圾渗滤液废水处理车，其特征在于，还包括阻垢剂储罐和阻垢剂计量泵，阻垢剂储罐通过阻垢剂计量泵与一级高压柱塞泵连接，阻垢剂计量泵与电控系统连接。
4.如权利要求1所述的新型移动式垃圾渗滤液废水处理车，其特征在于，还包括氢氧化钠储罐和碱添加计量泵，氢氧化钠储罐通过碱添加计量泵与一级高压柱塞泵连接，碱添加计量泵与电控系统连接。
5.如权利要求1所述的新型移动式垃圾渗滤液废水处理车，其特征在于，还包括具有加热器的清洗剂罐和清洗离心泵，二级碟管式膜柱的入口端和一级碟管式膜柱的入口端均通过清洗离心泵与清洗剂罐连接，清洗离心泵与电控系统连接。
6.如权利要求1所述的新型移动式垃圾渗滤液废水处理车，其特征在于，还包括电导率仪表，所述电导率仪表设于二级碟管式膜柱与脱气塔之间，电导率仪表与电控系统连接。
说明书
一种新型移动式垃圾渗滤液废水处理车
技术领域
本实用新型涉及废水处理技术，具体涉及废水处理车。
背景技术
废水的处理技术分为物化法，生化法，膜分离技术等等几大类，与物化和生化传统处理工艺相比，废水的膜分离处理技术具有以下主要特点：(1)膜分离过程不发生相变，和其它方法相比能耗较低;(2)膜分离过程是在常温下进行的，因而特别适于对热敏感的物质，如对果汁、酶等的分离、分级、浓缩与富集过程;(3)膜分离技术不仅适用于有机物和无机物，从病毒、细菌到微粒的广泛分离，而且还适用于许多特殊溶液体系的分离，如溶液中的大分子与无机盐的分离，一些共沸物或近沸点物系的分离等，而对于后者常规的蒸馏常常是无能为力的;(4)膜分离法分离装置简单，操作容易且易于控制，便于维修且分离效率高，作为一种新型水处理方法与常规水处理方法相比，具有占地面积小，处理效率高等特点。
膜技术是膜分离技术的简称，是仿生物学膜，通过人工材料(膜材料)实现不同介质分离的技术，分离的过程多由压力、浓度差、电势差等因素驱动。目前在膜分离处理技术领域应用较多的是微滤(MF)、超滤(UF)、纳滤(NF)和反渗透(RO)，膜技术广泛用于环境、能源、电子、医药等各个方面，近二十年来，由于膜技术可以去除常规处理工艺难以去除的水污染物，在水处理领域的应用越发受到各国重视，不同种类的膜技术分别应用于不同的细分领域，主要下游包括市政污水处理及再生、自来水处理、工业水回用、海水淡化、家用净水器，各类膜分离技术应用领域广泛，其中
微滤：鉴于微孔滤膜的分离特征，微孔滤膜的应用范围主要是从气相和液相中截留微粒、细菌以及其他污染物，以达到净化、分离、浓缩的目的。
具体涉及领域主要有：医药工业、食品工业(明胶、葡萄酒、白酒、果汁、牛奶等)、高纯水、城市污水、工业废水、饮用水、生物技术、生物发酵等。
超滤：早期的工业超滤应用于废水和污水处理。三十多年来，随着超滤技术的发展，如今超滤技术已经涉及食品加工、饮料工业、医药工业、生物制剂、中药制剂、临床医学、印染废水、食品工业废水处理、资源回收、环境工程等众多领域。
纳滤：纳滤的主要应用领域涉及：食品工业、植物深加工、饮料工业、农产品深加工、生物医药、生物发酵、精细化工、环保工业等。
反渗透：由于反渗透分离技术的先进、高效和节能的特点，在国民经济各个部门都得到了广泛的应用，主要应用于水处理和热敏感性物质的浓缩，主要应用领域包括以下：食品工业、牛奶工业、饮料工业、植物(农产品)深加工、生物医药、生物发酵、制备饮用水、纯水、超纯水、海水、苦咸水淡化、电力、电子、半导体工业用水、医药行业工艺用水、制剂用水、注射用水、无菌无热源纯水、食品饮料工业、化工及其它工业的工艺用水、锅炉用水、洗涤用水及冷却用水。
实用新型内容
本实用新型的目的在于提出一种新型移动式垃圾渗滤液废水处理车，其能解决一地一用的问题。
为了达到上述目的，本实用新型所采用的技术方案如下：
一种新型移动式垃圾渗滤液废水处理车，其包括具有集装箱的车辆，集装箱内安装有过滤系统，所述过滤系统包括原水储罐、砂滤增压泵、砂滤器、芯式过滤器、篮式过滤器、一级高压柱塞泵、一级高压泵蓄能器、一级碟管式膜柱、循环泵、二级高压柱塞泵、二级高压蓄能器、二级碟管式膜柱、清水输送离心泵、具有脱气塔的净水储罐、加酸循环离心泵、酸添加剂计量泵、硫酸储罐、PH检测仪、第一伺服电机控制阀、第二伺服电机控制阀、第三伺服电机控制阀、第四伺服电机控制阀、第五伺服电机控制阀、第六伺服电机控制阀、清水输送离心泵和电控系统;原水储罐的出口端、砂滤增压泵、砂滤器、芯式过滤器、篮式过滤器、一级高压柱塞泵、一级高压泵蓄能器和一级碟管式膜柱的入口端依次连接，循环泵的一端与一级碟管式膜柱的浓缩液出口端连接，循环泵的另一端与一级碟管式膜柱的入口端连接，一级碟管式膜柱的透过液出口端依次通过二级高压柱塞泵、二级高压蓄能器与二级碟管式膜柱的入口端连接，二级碟管式膜柱的浓缩液出口端与一级碟管式膜柱的入口端连接，二级碟管式膜柱的透过液出口端通过脱气塔与净水储罐连接，净水储罐与清水输送离心泵连接;硫酸储罐通过酸添加剂计量泵与原水储罐的酸添加端连接，原水储罐的酸回流端通过加酸循环离心泵与酸添加剂计量泵连接;PH检测仪设于砂滤增压泵与原水储罐的出口端之间;第一伺服电机控制阀设于一级碟管式膜柱的入口端，第二伺服电机控制阀设于一级碟管式膜柱的透过液出口端，第三伺服电机控制阀设于一级碟管式膜柱的浓缩液出口端;第四伺服电机控制阀设于二级碟管式膜柱的入口端，第五伺服电机控制阀设于二级碟管式膜柱的透过液出口端，第六伺服电机控制阀设于二级碟管式膜柱的浓缩液出口端;一级高压柱塞泵、一级高压泵蓄能器、二级高压柱塞泵、二级高压蓄能器、砂滤增压泵、循环泵、加酸循环离心泵、酸添加剂计量泵、PH检测仪、第一伺服电机控制阀、第二伺服电机控制阀、第三伺服电机控制阀、第四伺服电机控制阀、第五伺服电机控制阀、第六伺服电机控制阀和清水输送离心泵均与电控系统连接。
优选的，该新型移动式垃圾渗滤液废水处理车还包括风机、第一压力传感器和第二压力传感器，第一压力传感器设于砂滤增压泵和砂滤器之间，第二压力传感器设于砂滤器与芯式过滤器之间，风机通过气洗管路与砂滤器连接，风机与电控系统连接。
优选的，该新型移动式垃圾渗滤液废水处理车还包括阻垢剂储罐和阻垢剂计量泵，阻垢剂储罐通过阻垢剂计量泵与一级高压柱塞泵连接，阻垢剂计量泵与电控系统连接。
优选的，该新型移动式垃圾渗滤液废水处理车还包括氢氧化钠储罐和碱添加计量泵，氢氧化钠储罐通过碱添加计量泵与一级高压柱塞泵连接，碱添加计量泵与电控系统连接。
优选的，该新型移动式垃圾渗滤液废水处理车还包括具有加热器的清洗剂罐和清洗离心泵，二级碟管式膜柱的入口端和一级碟管式膜柱的入口端均通过清洗离心泵与清洗剂罐连接，清洗离心泵与电控系统连接。
优选的，该新型移动式垃圾渗滤液废水处理车还包括电导率仪表，所述电导率仪表设于二级碟管式膜柱与脱气塔之间，电导率仪表与电控系统连接。
本实用新型具有如下有益效果：
(1)本一种新型移动式垃圾渗滤液废水处理车为物化处理方式，不受废水可生化性的限制，移动式深度处理车到达现场后能够很快速的起动，且水质达标。(2)本移动式一体化废水深度处理车设备布置紧凑，占用空间小，设备移动灵活，摆脱了传统工艺的一地一用的限制，可一台设备多处使用，有效节省投资和占地面积。(3)在达到高水平的排放标准的前提下，相对于其它工艺，碟管式反渗透技术工艺流程最短，能耗最低，膜使用寿命长，投资及运行费用低。(4)建设周期短，没有土建工程量，没有配套设施建设，无需生化调试、启动迅速。(5)采用二级碟管式膜分离系统，结合PLC控制形式，可以有效的控制工艺运行状况，适应有机废水浓度高低的变化，可以通过控制出水量来保证其运行效果，因而适用范围广。(6)采用DCS自动控制系统，运行可靠，操作简便。(7)在结构方面，巧妙地运用特种车辆和集装箱式整体废水处理系统相结合，实现设备的灵活多用，且保证出水水质。
