申请日2016.03.10
公开(公告)日2016.05.18
IPC分类号C02F9/14
摘要

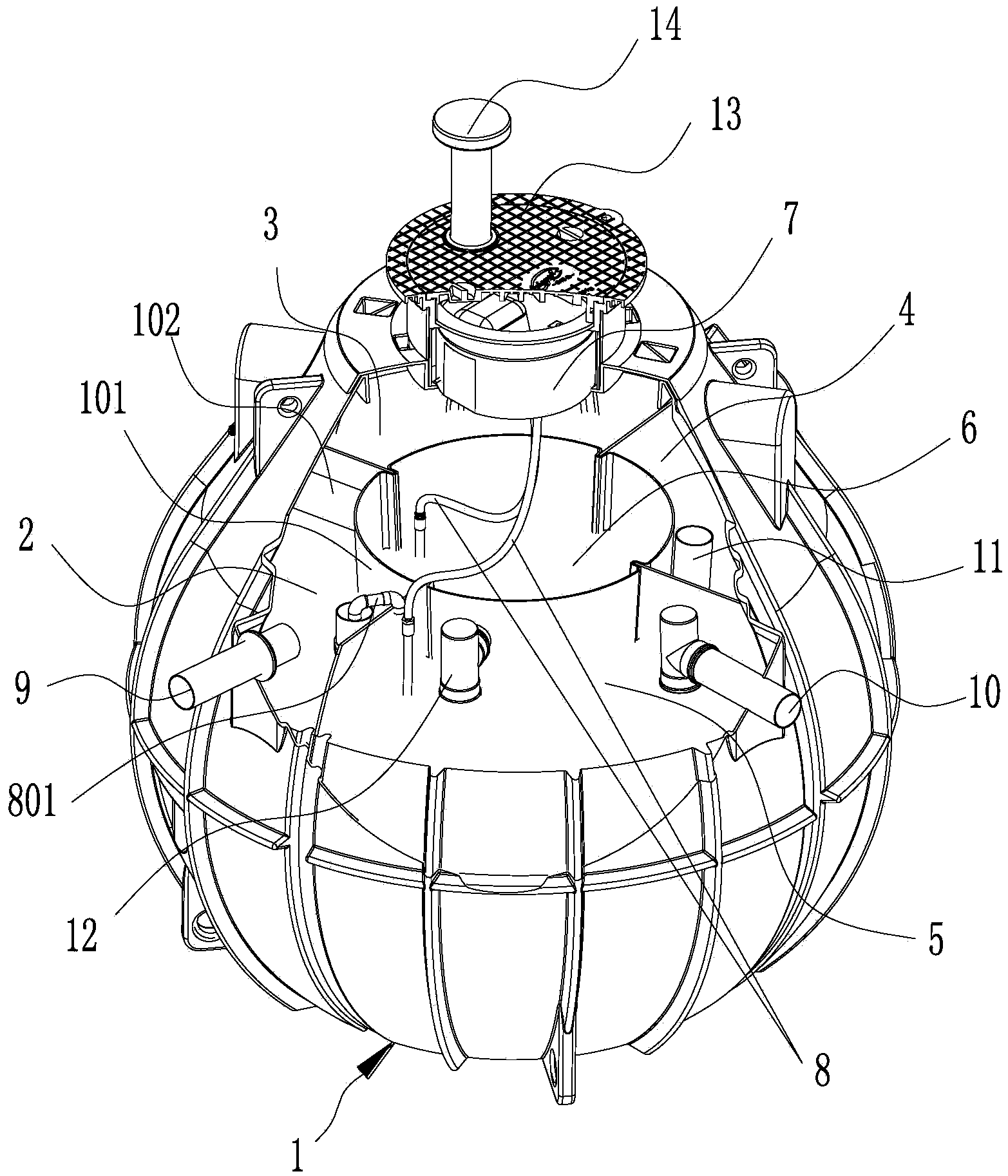

本发明公开了一种单户型污水处理结构，包括中空罐体，中空罐体上设置有进水管、出水管、第一输送管、第二输送管;中空罐体内中部设有围壁，将中空罐体内部分成两个腔室，围壁内的腔室为生物处理池;围壁的四周上设置有至少两个隔板，将围壁外的腔室分隔成至少两个腔室，至少一个为预处理池，一个为二沉池;进水管与预处理池连通，出水管与二沉池连通;第一输送管一端与预处理池连通，第一输送管另一端与生物处理池连通;第二输送管一端与生物处理池连通，第二输送管另一端与二沉池连通。该污水处理结构可原地收集、原地处理、原地回用污水，施工难度大大降低，施工周期大大减少，同时成本也大大降低。
权利要求书
1.单户型污水处理结构，其特征在于，包括中空罐体，中空罐体上设置有进水管、出水管、第一输送管、第二输送管;中空罐体内中部设有围壁，将中空罐体内部分成两个腔室，围壁内的腔室为生物处理池;围壁的四周上设置有至少两个隔板，将围壁外的腔室分隔成至少两个腔室，至少一个为预处理池，一个为二沉池;所述进水管与预处理池连通，所述出水管与二沉池连通;所述第一输送管一端与预处理池连通，第一输送管另一端与生物处理池连通;第二输送管一端与生物处理池连通，第二输送管另一端与二沉池连通。
2.根据权利要求1所述的单户型污水处理结构，其特征在于，所述隔板为四个，均匀分布在围壁的四周，将围壁外的腔室分隔成至四个腔室，依次为第一预处理池、第二预处理池、第三预处理池以及二沉池;所述进水管与第一预处理池连通;第一输送管一端与第三预处理池连通，第一输送管另一端与生物处理池连通。
3.根据权利要求2所述的单户型污水处理结构，其特征在于，所述第一预处理池与第二预处理池之间的隔板以及第二预处理池与第三预处理池之间的隔板上均开设有供污水流动的通孔。
4.根据权利要求2所述的单户型污水处理结构，其特征在于，所述生物处理池的顶部还设置有曝气仓，曝气仓内设置有曝气机。
5.根据权利要求4所述的单户型污水处理结构，其特征在于，所述曝气仓底部连接有两根曝气管;一根曝气管与生物处理池连通，另一根曝气管与二沉池连通。
6.根据权利要求5所述的单户型污水处理结构，其特征在于，所述与二沉池连通的曝气管还设有分管，该分管连接在第一预处理池内。
7.根据权利要求4所述的单户型污水处理结构，其特征在于，所述曝气仓顶部采用井盖密封，井盖上设置有将空气输送至曝气仓内的冷却风进出管。
8.根据权利要求1所述的单户型污水处理结构，其特征在于，所述中空罐体为由PE材料制成的罐体。
说明书
单户型污水处理结构
技术领域
本发明涉及污水处理设备领域，更具体地说，涉及一种单户型污水处理结构。
背景技术
传统工艺上的污水处理系统均采用水泥浇筑的方形污水处理池处理，由于各个处理单元需要隔离，因此需分别建设多个混凝土水池实现预处理、生物处理、二沉池等功能，水泥建设浇筑周期较长，占地面积较大，生产成本高，施工难度大。
发明内容
本发明要解决的技术问题在于，针对现有技术的上述缺陷，提供一种单户型污水处理结构，用于在没有市政管网情况下的家庭污水处理，该单户型污水处理结构改变传统的生物污水处理模式，可实现原地收集、原地处理、原地回用，具有外形新颖美观，处理成本较低，运行稳定可靠等特点。
本发明解决其技术问题所采用的技术方案是：提供一种单户型污水处理结构，包括中空罐体，中空罐体上设置有进水管、出水管、第一输送管、第二输送管;中空罐体内中部设有围壁，将中空罐体内部分成两个腔室，围壁内的腔室为生物处理池;围壁的四周上设置有至少两个隔板，将围壁外的腔室分隔成至少两个腔室，至少一个为预处理池，一个为二沉池;所述进水管与预处理池连通，所述出水管与二沉池连通;所述第一输送管一端与预处理池连通，第一输送管另一端与生物处理池连通;第二输送管一端与生物处理池连通，第二输送管另一端与二沉池连通。
本发明所述的单户型污水处理结构，其中，所述隔板为四个，均匀分布在围壁的四周，将围壁外的腔室分隔成至四个腔室，依次为第一预处理池、第二预处理池、第三预处理池以及二沉池;所述进水管与第一预处理池连通;第一输送管一端与第三预处理池连通，第一输送管另一端与生物处理池连通。
本发明所述的单户型污水处理结构，其中，所述第一预处理池与第二预处理池之间的隔板以及第二预处理池与第三预处理池之间的隔板上均开设有供污水流动的通孔。
本发明所述的单户型污水处理结构，其中，所述生物处理池的顶部还设置有曝气仓，曝气仓内设置有曝气机。
本发明所述的单户型污水处理结构，其中，所述曝气仓底部连接有两根曝气管;一根曝气管与生物处理池连通，另一根曝气管与二沉池连通。
本发明所述的单户型污水处理结构，其中，所述与二沉池连通的曝气管还设有分管，该分管连接在第一预处理池内。
本发明所述的单户型污水处理结构，其中，所述曝气仓顶部采用井盖密封，井盖上设置有将空气输送至曝气仓内的冷却风进出管。
本发明所述的单户型污水处理结构，其中，所述中空罐体为由PE材料制成的罐体。
实施本发明的单户型污水处理结构，具有以下有益效果：
(1)本发明通过一个单独的中空罐体，并在罐体内分割成多个处理池，实现预处理、生物处理、二沉池等功能，把所有的结构都集成在一个罐子中完成，大部分安装都可以在出厂前安装好，到施工现场只要挖好安装坑就可直接吊装安装，并连接进出水管路和电路就可以，施工难度大大降低，施工周期大大减少，同时成本也大大降低;
(2)此外，将曝气仓设置在中空罐体的顶部，巧妙的设置在同一个罐体内，真正实现一体化的污水处理。
