申请日2016.03.11
公开(公告)日2017.05.03
IPC分类号C02F9/02
摘要
本实用新型公开一种处理生活污水的复合填料装置，属于污水处理技术领域，由进水管、出水管、复合填料装置本体和井盖组成。进水管与出水管分居复合填料装置本体两侧，井盖位于复合填料装置本体上端面靠近出水管位置处，复合填料装置本体内沿污水流动方向依次分布有A、B、C、D、E型过滤石材层。复合填料装置本体设置一处辅助墙体使污水在复合填料装置沿“U型”路径流动，设置两处辅助墙体使污水在复合填料装置Z中沿“S型”路径流动。设置一处或多处辅助墙体使污水在流经路程中增强除污效果，除污过程中不使用化学药品，避免对环境造成次生危害。
权利要求书
1.一种处理生活污水的复合填料装置，由进水管(1)、出水管(7)、复合填料装置本体(8)和井盖(9)组成，其特征在于，所述进水管(1)与出水管(7)分居复合填料装置本体(8)两侧，所述井盖(9)位于复合填料装置本体(8)上端面靠近出水管(7)位置处，所述复合填料装置本体(8)内沿污水流动方向依次分布有A型过滤石材层(2)、B型过滤石材层(3)、C型过滤石材层(4)、D型过滤石材层(5)和E型过滤石材层(6)，所述A型过滤石材层(2)为φ10-30mm的石材，所述B型过滤石材层(3)为φ8-10mm的石材，所述C型过滤石材层(4)为φ5-8mm的石材，所述D型过滤石材层(5)为φ8-10mm的石材，所述E型过滤石材层(6)为φ10-30mm的石材。
2.根据权利要求1所述的一种处理生活污水的复合填料装置，其特征在于，所述复合填料装置本体(8)包括墙体和底板结构，墙体为砖体结构，底板为钢筋混凝土结构。
3.根据权利要求2所述的一种处理生活污水的复合填料装置，其特征在于，所述墙体分为主墙体和辅助墙体两部分，主墙体为构成复合填料装置本体(8)的四周墙体，辅助墙体位于主墙体围成的区域内，且一端与主墙体相连。
4.根据权利要求2所述的一种处理生活污水的复合填料装置，其特征在于，所述底板分为两层，底层为石垫层(11)，上层为钢砼层(10)。
5.根据权利要求3所述的一种处理生活污水的复合填料装置，其特征在于，所述辅助墙体可以设置一处或者2处。
说明书
一种处理生活污水的复合填料装置
技术领域
本实用新型属于污水处理技术领域，涉及污水处理设备，尤其是一种处理生活污水的复合填料装置。
背景技术
生活污水中含有大量有机物有机物，如淀粉、糖类、脂肪和蛋白质，同时还含有氯化物、硫酸盐、磷酸盐等无机盐，此外在生活污水总还会有少量重金属元素。目前居民生活污水通过管道进入生活污水处理厂，经氧化、搅拌、发酵、沉淀等过程将生活污水进行除污，最后排出或用作城市中水。但是目前的生活污水处理中大量使用化学药剂进行化学反应除去污水中的氮、磷等污染物，容易对环境引发次生危害，并且会在反应过程中生成固体杂质，产生大量污泥，增加了对污水的清理难度。
申请号201310640419.9的发明，公开一种生活污水处理系统，包括预处理池、带有阀门的连接总管和生物处理系统，预处理池的内壁上固定设置有弧形过滤板，生物处理系统中的泥土层上部平行埋设有多根带有出水孔的过渡支管，多根过渡支管倾斜设置在泥土层中，其倾斜角度为10-20度;连接总管的一端位于弧形过滤板与预处理池内壁之间，另一端通过连接头与多根过渡支管连通，使得污水在生物处理系统的泥土层中能够按照从上到下全面渗透的方式进行过滤，达到提高污水过滤效果的目的。上述专利产品的结构特点适用于小规模生活污水处理，对于持续、大量的生活污水负担量有限，影响其污水处理效果。
实用新型内容
本实用新型为解决现有技术的不足，提供一种处理生活污水的复合填料装置，以提高富含大量有机物生活污水处理效果。
本实用新型的技术方案如下：
一种处理生活污水的复合填料装置，由进水管、出水管、复合填料装置本体和井盖组成。进水管与出水管分居复合填料装置本体两侧，井盖位于复合填料装置本体上端面靠近出水管位置处，复合填料装置本体内沿污水流动方向依次分布有A型过滤石材层、B型过滤石材层、C型过滤石材层、D型过滤石材层和E型过滤石材层。

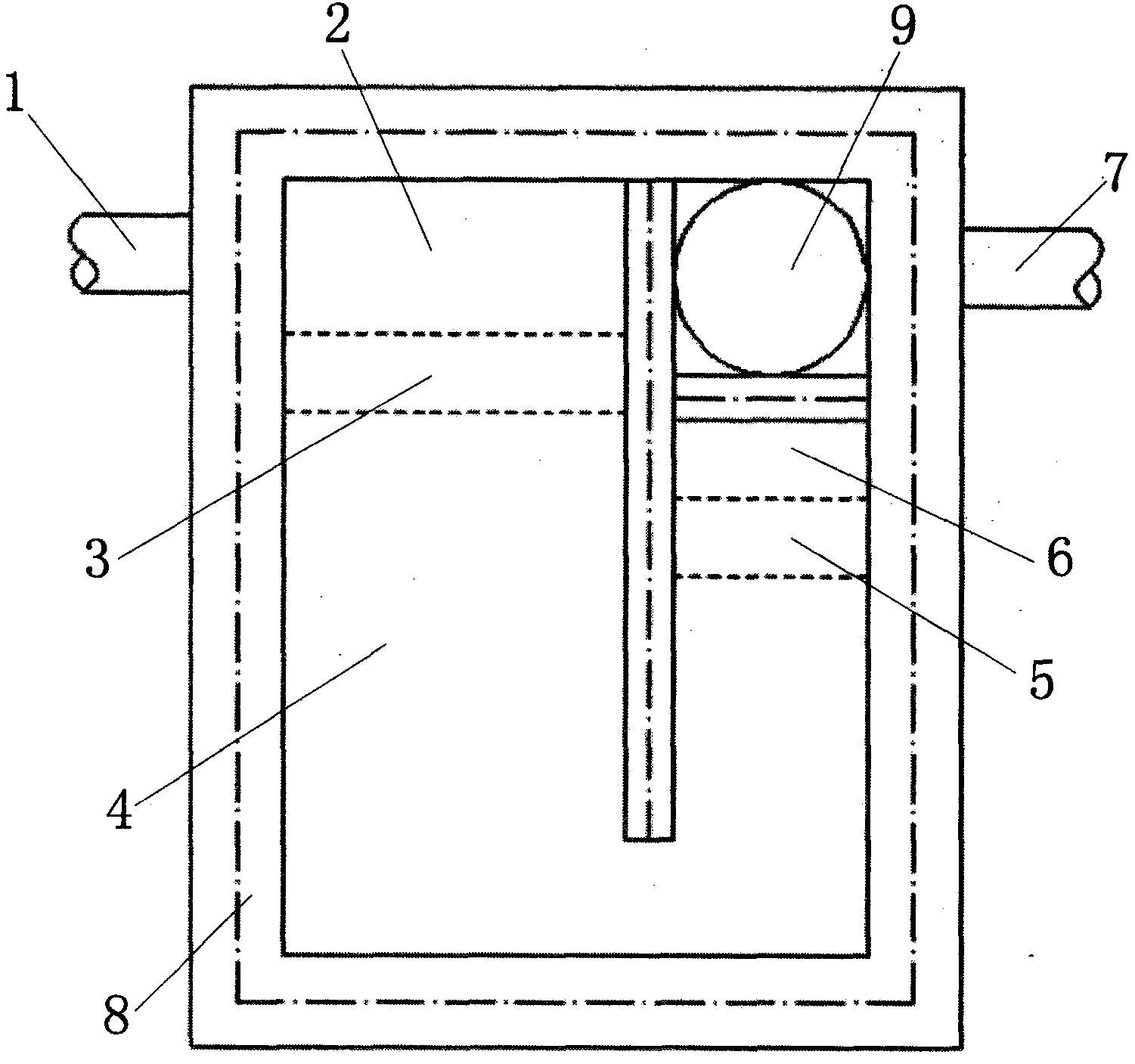

复合填料装置本体包括墙体和底板结构，墙体砖体结构，底板为钢筋混凝土结构。复合填料装置本体的墙体分为主墙体和辅助墙体两部分，主墙体为构成复合填料装置本体的四周墙体，辅助墙体位于主墙体围成的区域内，且一端与主墙体相连，使污水在复合填料装置中沿“U型”路径流动，以增加污水在复合填料装置内流动的路程，从而实现以最小的复合填料装置本体体积。使污水依次经过A型过滤石材层、B型过滤石材层、C型过滤石材层、D型过滤石材层和E型过滤石材层。复合填料装置本体的底板分为两层，底层为石垫层，上层为钢砼层。
进水管中心距池底距离为0.5米，出水管中心距离池底距离0.4米，进水管高度高于出水管，污水可以在复合填料装置中形成自然压差，方便污水的流动。A型过滤石材层为φ10-30mm的石材，B型过滤石材层为φ8-10mm的石材，C型过滤石材层为φ5-8mm的石材，D型过滤石材层为φ8-10mm的石材，E型过滤石材层为φ10-30mm的石材。
作为优先，为增加污水在复合填料装置内的路径长度，以达到彻底净化污水的效果，可以在复合填料装置内设置两道辅助墙体，使污水在复合填料装置内沿“S型”路径依次经过各个过滤石材层。
本实用新型的效果和益处是在装置体内设置一处或多处辅助墙体，可以增加污水在装置内流经路程，延长污水处理时间;装置安装多种结构过滤石材，对污水进行多层次处理，提高污水处理效率;除污过程中不使用化学药品，避免对环境造成次生危害。
