申请日2016.03.11
公开(公告)日2016.10.12
IPC分类号C02F9/04; C02F9/06
摘要
本实用新型公开了一种滤芯、滤芯组件及洗漱水处理器。所述滤芯包括滤壳、软水滤芯、净水滤芯和进水导管，所述滤壳的底壁上设有滤芯出水口;所述软水滤芯设在所述滤壳内且位于所述滤壳的底部;所述净水滤芯设在所述滤壳内且位于所述滤壳的顶部;所述进水导管设在所述滤壳内，所述进水导管的上端伸入所述净水滤芯且下端露出所述滤壳。根据本实用新型的滤芯，复合有净化和软化功能，并且结构简单、安装方便、成本低、占用空间小。
权利要求书
1.一种滤芯，其特征在于，包括：
滤壳，所述滤壳的底壁上设有滤芯出水口;
软水滤芯，所述软水滤芯设在所述滤壳内且位于所述滤壳的底部;
净水滤芯，所述净水滤芯设在所述滤壳内且位于所述滤壳的顶部;
用于使自来水流经所述净水滤芯后再进入所述软水滤芯的进水导管，所述进水导管设在所述滤壳内，所述进水导管的上端伸入所述净水滤芯且下端露出所述滤壳。
2.根据权利要求1所述的滤芯，其特征在于，所述净水滤芯包括：
净水滤材，所述净水滤材为中空的圆柱形;
顶盖，所述顶盖封盖所述净水滤材的顶端;
底盖，所述底盖封盖所述净水滤材的底端且所述底盖上设有通孔，所述进水导管的上端由所述通孔伸入所述净水滤材并邻近所述顶盖设置且所述进水导管与所述底盖之间密封。
3.根据权利要求2所述的滤芯，其特征在于，所述净水滤材为活性炭、滤纸、陶瓷球、亚硫酸钙或KDF，所述软水滤芯为离子交换树脂或陶瓷球。
4.根据权利要求1所述的滤芯，其特征在于，所述进水导管的伸入所述净水滤芯的部分的周壁上设有出水孔。
5.根据权利要求1所述的滤芯，其特征在于，还包括：
粗滤件，所述粗滤件设在所述滤壳内，所述粗滤件位于所述滤芯出水口和所述软水滤芯之间且与所述滤壳的内底面间隔设置，所述软水滤芯支撑在所述粗滤件上。
6.根据权利要求5所述的滤芯，其特征在于，所述粗滤件包括：
支架;
粗滤层，所述粗滤层设在所述支架上。
7.根据权利要求6所述的滤芯，其特征在于，所述支架为多孔件，所述粗滤层为PP棉透水板且所述粗滤层的外周沿与所述滤壳的内周面密封。
8.根据权利要求1所述的滤芯，其特征在于，所述滤壳包括位于所述滤壳底部且可拆卸的弹性止水接头，所述进水导管的下端穿过所述弹性止水接头，所述滤壳内达到预定压力后所述弹性止水接头与所述进水导管的外周面间隔开以形成所述滤芯出水口。
9.根据权利要求1所述的滤芯，其特征在于，所述净水滤芯和所述滤壳的内顶面之间设有用于固定所述净水滤芯的固定块。
10.根据权利要求1所述的滤芯，其特征在于，所述软水滤芯进一步延伸至所述净水滤芯的外周侧。
11.一种滤芯组件，其特征在于，包括：
底座，所述底座内具有底座进水口和底座出水口;
根据权利要求1-10中任一项所述的滤芯，所述滤芯可拆卸地安装在所述底座上，所述滤芯出水口与所述底座出水口连通且所述进水导管的下端与所述底座进水口连通。
12.根据权利要求11所述的滤芯组件，其特征在于，还包括：
滤芯转接头，所述滤芯通过所述滤芯转接头可拆卸地安装在所述底座上。
13.根据权利要求12所述的滤芯组件，其特征在于，还包括：
下外壳，所述下外壳安装在所述底座上且所述滤芯转接头位于所述下外壳内;
滤芯固定座，所述滤芯固定座设在所述下外壳内且所述滤芯支撑在所述滤芯固定座上;
上外壳，所述上外壳可拆卸地安装在所述下外壳上且与所述下外壳共同限定出滤芯容纳腔，所述滤芯位于所述滤芯容纳腔内。
14.根据权利要求11所述的滤芯组件，其特征在于，所述底座上设有适于放置在水平承载面上的放置平面，所述放置平面上设有防滑结构，所述底座进水口和所述底座出水口设在所述底座的侧表面上。
15.一种洗漱水处理器，其特征在于，包括根据权利要求11-14中任一项所述的滤芯组件。
说明书
滤芯、滤芯组件及洗漱水处理器
技术领域
本实用新型涉及净水设备技术领域，尤其是涉及一种滤芯、具有所述滤芯的滤芯组件以及具有所述滤芯组件的洗漱水处理器。
背景技术
人们在日常生活中，通常直接采用自来水进行洁面等盥洗活动，清洁效果较差，部分用户长期使用后容易出现皮肤干燥、头发干涩、皮肤瘙痒，甚至过敏等现象，对用户正常生活造成不良影响。
实用新型内容
本实用新型基于本申请的发明人对以下事实和问题的发现作出的：
为了保证自来水的卫生安全，饮用水卫生规范中规定，末端自来水中余氯的含量不得低于0.05mg/L，自来水厂为了保证较远距离的用户家中自来水出水余氯含量满足标准要求，在自来水出厂时会加入较多的余氯，这样离自来水厂较近的用户，其家中自来水中余氯的含量就会比较高，有些地方甚至高于1mg/L。
余氯有刺鼻的消毒水味道，使用含余氯较高的水沐浴，会使头发干涩，皮肤瘙痒，甚至会有皮肤过敏等现象。多数市政自来水水碱过高，水质呈现碱性，而健康人的皮肤呈弱酸性，用硬度高的碱性水进行洁面等盥洗活动，会使皮肤干燥，破坏皮肤保护层，水中的硬度离子也会影响洁肤用品的清洁效果，水质干涩，体验感差。
申请人通过实验进一步分析，对自来水进行软化，能够调节自来水的pH值，从而产生弱酸性的水质，这种水能够保护人体皮肤的弱酸性保护膜，软化水对保护皮肤和美容有着非常好的效果，软化水清洗皮肤，无刺激性，溶解度增大，对皮肤和头发有很好的润滑保护作用。
为此，本实用新型提出一种滤芯，该滤芯复合有净化和软化功能，并且结构简单、安装方便、成本低、占用空间小。
本实用新型还提出一种具有所述滤芯的滤芯组件。
本实用新型还提出一种具有所述滤芯组件的洗漱水处理器。

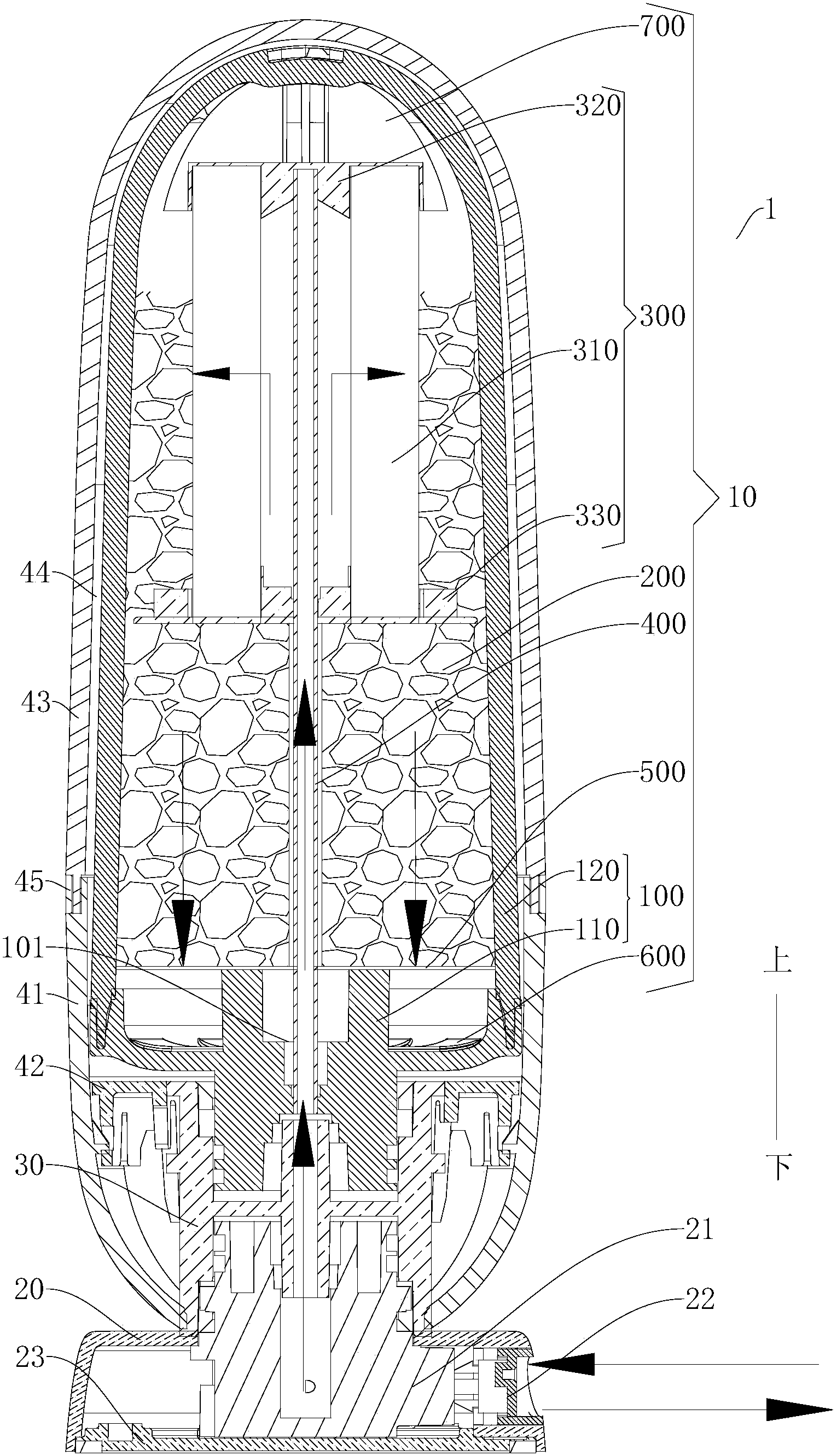

根据本实用新型第一方面实施例的滤芯，包括：滤壳，所述滤壳的底壁上设有滤芯出水口;软水滤芯，所述软水滤芯设在所述滤壳内且位于所述滤壳的底部;净水滤芯，所述净水滤芯设在所述滤壳内且位于所述滤壳的顶部;进水导管，所述进水导管设在所述滤壳内，所述进水导管的上端伸入所述净水滤芯且下端露出所述滤壳。
根据本实用新型实施例的滤芯，复合有净化和软化功能，不仅能够去除自来水中的泥沙、余氯、重金属离子、有害有机物等有害物质，保护皮肤不受自来水中的有害物质的伤害，而且经过滤芯软化处理后的自来水的硬度和pH值较低，自来水的水质更适合皮肤，利于皮肤保持水润，提升皮肤健康度，并且结构简单、安装方便、成本低、占用空间小。
另外，根据本实用新型实施例的滤芯还具有如下附加的技术特征：
根据本实用新型的一些实施例，所述净水滤芯包括：净水滤材，所述净水滤材为中空的圆柱形;顶盖，所述顶盖封盖所述净水滤材的顶端;底盖，所述底盖封盖所述净水滤材的底端且所述底盖上设有通孔，所述进水导管的上端由所述通孔伸入所述净水滤材并邻近所述顶盖设置且所述进水导管与所述底盖之间密封。
优选地，所述净水滤材为活性炭、滤纸、陶瓷球、亚硫酸钙或KDF，所述软水滤芯为离子交换树脂或陶瓷球。
根据本实用新型的一些实施例，所述进水导管的伸入所述净水滤芯的部分的周壁上设有出水孔。
根据本实用新型的一些实施例，所述滤芯还包括：粗滤件，所述粗滤件设在所述滤壳内，所述粗滤件位于所述滤芯出水口和所述软水滤芯之间且与所述滤壳的内底面间隔设置，所述软水滤芯支撑在所述粗滤件上。
进一步地，所述粗滤件包括：支架;粗滤层，所述粗滤层设在所述支架上。
可选地，所述支架为多孔件，所述粗滤层为PP棉透水板且所述粗滤层的外周沿与所述滤壳的内周面密封。
根据本实用新型的一些实施例，所述滤壳包括位于所述滤壳底部且可拆卸的弹性止水接头，所述进水导管的下端穿过所述弹性止水接头，所述滤壳内达到预定压力后所述弹性止水接头与所述进水导管的外周面间隔开以形成所述滤芯出水口。
根据本实用新型的一些实施例，所述净水滤芯和所述滤壳的内顶面之间设有用于固定所述净水滤芯的固定块。
根据本实用新型的一些实施例，所述软水滤芯进一步延伸至所述净水滤芯的外周侧。
根据本实用新型第二方面实施例的滤芯组件，包括：底座，所述底座内具有底座进水口和底座出水口;根据本实用新型第一方面实施例所述的滤芯，所述滤芯可拆卸地安装在所述底座上，所述滤芯出水口与所述底座出水口连通且所述进水导管的下端与所述底座进水口连通。
根据本实用新型实施例的滤芯组件，利用如上所述的滤芯，复合有净化和软化功能，并且结构简单、安装方便、成本低、占用空间小。
根据本实用新型的一些实施例，所述滤芯组件还包括：滤芯转接头，所述滤芯通过所述滤芯转接头可拆卸地安装在所述底座上。
进一步地，所述滤芯组件还包括：下外壳，所述下外壳安装在所述底座上且所述滤芯转接头位于所述下外壳内;滤芯固定座，所述滤芯固定座设在所述下外壳内且所述滤芯支撑在所述滤芯固定座上;上外壳，所述上外壳可拆卸地安装在所述下外壳上且与所述下外壳共同限定出滤芯容纳腔，所述滤芯位于所述滤芯容纳腔内。
根据本实用新型的一些实施例，所述底座上设有适于放置在水平承载面上的放置平面，所述放置平面上设有防滑结构，所述底座进水口和所述底座出水口设在所述底座的侧表面上。
根据本实用新型第三方面实施例的洗漱水处理器，包括根据本实用新型第二方面实施例所述的滤芯组件。
根据本实用新型实施例的洗漱水处理器，利用如上所述的滤芯组件，复合有净化和软化功能，能够为用户提供干净且利于皮肤的盥洗用水，保证用户的皮肤健康，并且结构简单、安装方便、成本低、占用空间小。
本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。
