申请日2016.03.03
公开(公告)日2016.07.27
IPC分类号C02F1/461; B01D53/74; B01D53/68; C01G49/10
摘要
本实用新型公开了一种离子交换除氯废水的电解脱氯装置，包括电源，电源连接有电解反应槽，电解反应槽通过抽取装置连通吸收器，吸收器与电解反应槽连通形成氯气循环回路;吸收器连通有蒸发结晶器;电解反应槽与抽取装置之间设有余氯测定仪;吸收器连接有吸收泵，吸收器与吸收泵之间形成吸收液循环回路;电解反应槽连接有吸附器。本实用新型能够实现从含酸、氯和锌的离子交换除氯废水中直接脱氯，同时不引入新的杂质，保证了脱氯后液的质量，可回用于离子交换柱作解吸剂。同时本实用新型提供的装置及方法，工艺简单、生产成本低、无环境危害、无废水外排，易于工业化应用。
权利要求书

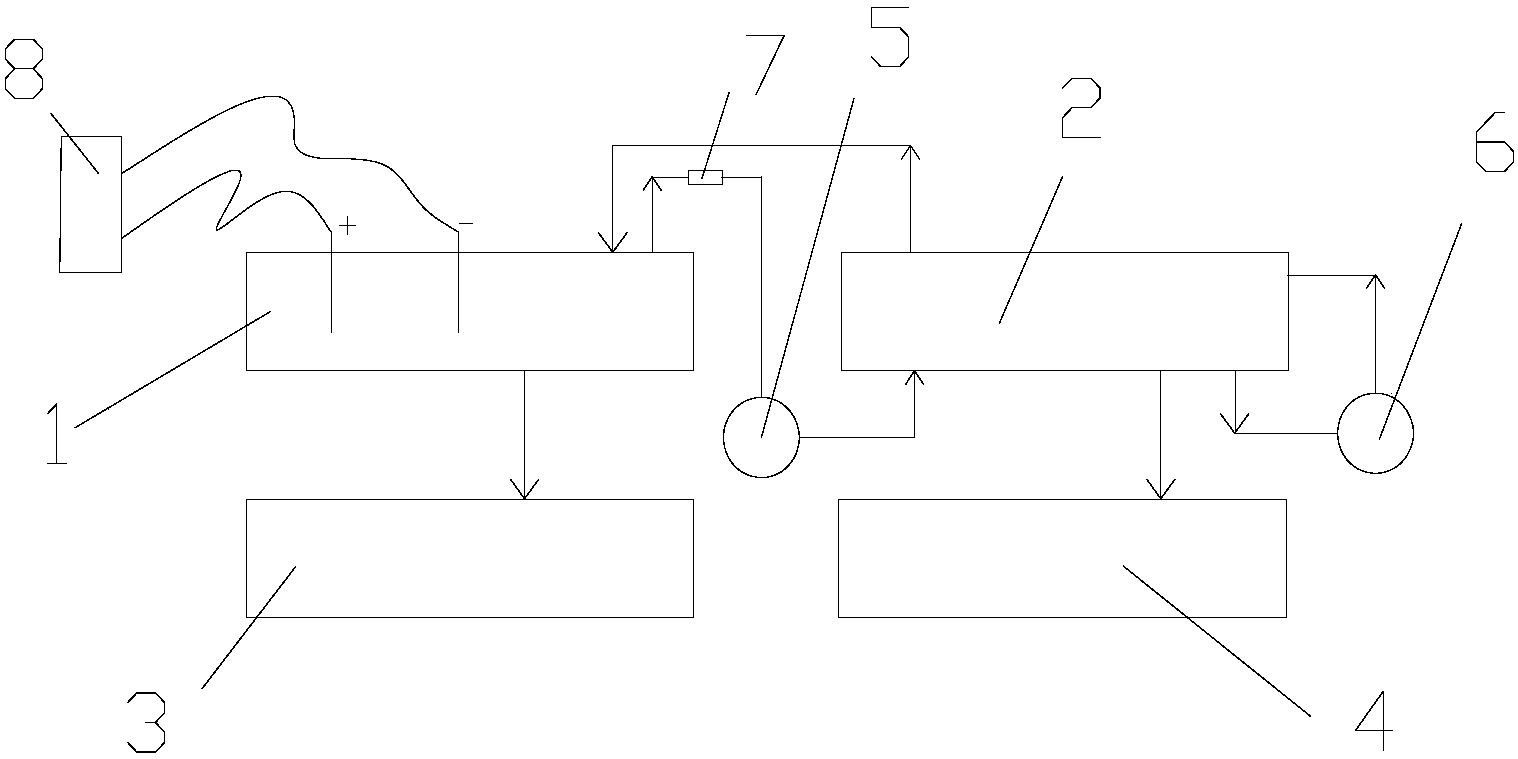

1.一种离子交换除氯废水的电解脱氯装置，其特征在于，包括电源(8)，电源(8)连接有电解反应槽(1)，电解反应槽(1)通过抽取装置(5)连通吸收器(2)，吸收器(2)与电解反应槽(1)连通形成氯气循环回路;吸收器(2)连通有蒸发结晶器(4);电解反应槽(1)与抽取装置(5)之间设有余氯测定仪(7);吸收器(2)连接有吸收泵(6)，吸收器(2)与吸收泵(6)之间形成吸收液循环回路;电解反应槽(1)连接有吸附器(3)。
2.如权利要求1所述的离子交换除氯废水的电解脱氯装置，其特征在于，所述抽取装置(5)为抽风机。
3.如权利要求1所述的离子交换除氯废水的电解脱氯装置，其特征在于，所述电源(8)为直流电源。
说明书
一种离子交换除氯废水的电解脱氯装置
技术领域
本实用新型属于湿法炼锌技术领域，尤其涉及一种离子交换除氯废水的电解脱氯装置。
背景技术
自2009年本人申请的专利“湿法炼锌工业化离子交换法除氟氯技术”，申请号200910042770.1，其工艺流程短、易于操作、除氯效率高等优点，得到了湿法炼锌行业的认可，解决了高氟氯物料在湿法炼锌行业的运用难题。使得该项技术迅速在湿法炼锌行业内推广运用。离子交换法除氯时，氯离子经过离子交换树脂交换，富集到解吸后液中，解吸后液(在此称离子交换除氯废水)氯离子含量太高，无法返回做解吸剂用，企业内只能进入废水处理站，处理后外排。随着环境保护的规范，现有对离子交换除氯废水的处理，无法满足环境保护的要求。目前对氯离子处理的方式通常为在反应器中加入氧化剂，使氯离子氧化生成氯气，然后收集氯气与金属氧化物反应生成氯盐。但是加入氧化剂，会引入另外的污染物，且会不断生成沉淀杂质，需要不断的去除，这不仅污染了环境，而且消耗了大量人力。
实用新型内容
为解决上述问题，本实用新型提供了一种离子交换除氯废水的电解脱氯装置。本实用新型能够实现从含酸、氯和锌的离子交换除氯废水中直接脱氯，同时不引入新的杂质，保证了脱氯后液的质量，可回用于离子交换柱作解吸剂。同时本发明提供的装置及方法，工艺简单、生产成本低、无环境危害、无废水外排，易于工业化应用。
为达到上述技术效果，本实用新型的技术方案是：
一种离子交换除氯废水的电解脱氯装置，包括电源，电源连接有电解反应槽，电解反应槽通过抽取装置连通吸收器，吸收器与电解反应槽连通形成氯气循环回路;吸收器连通有蒸发结晶器;电解反应槽与抽取装置之间设有余氯测定仪;吸收器连接有吸收泵，吸收器与吸收泵之间形成吸收液循环回路;电解反应槽连接有吸附器。
进一步的改进，所述抽取装置为抽风机。
进一步的改进，所述电源为直流电源。
本实用新型能够实现从含酸、氯和锌的离子交换除氯废水中直接脱氯，同时不引入新的杂质，保证了脱氯后液的质量，可回用于离子交换柱作解吸剂。同时本发明提供的装置及方法，工艺简单、生产成本低、无环境危害、无废水外排，易于工业化应用。
