申请日2016.02.16
公开(公告)日2016.06.29
IPC分类号E03C1/01; E03C1/122; E03B11/02; E03B1/04
摘要
本实用新型提供一种卫生间废水回收系统，包括蓄水箱，所述蓄水箱位于卫生间的地面下方，蓄水箱前面设置进水管，蓄水箱后面设有与下水道相连通的出水管，所述蓄水箱内底部设有潜水泵，所述潜水泵上面安装有控制器，所述控制器与第一水位检测器连接，所述潜水泵用泵水管与马桶水箱连通，所述泵水管靠近马桶水箱的一端设置阀门，马桶水箱上面接有供水管，所述马桶水箱内部放置第二水位检测器，所述控制器用于控制第一水位检测器、第二水位检测器、阀门和潜水泵。本系统方便日常储存洗浴废水再利用其冲厕，并且其结构简单，使用方便，制造及安装成本低，减少城市污水排放，节水环保。

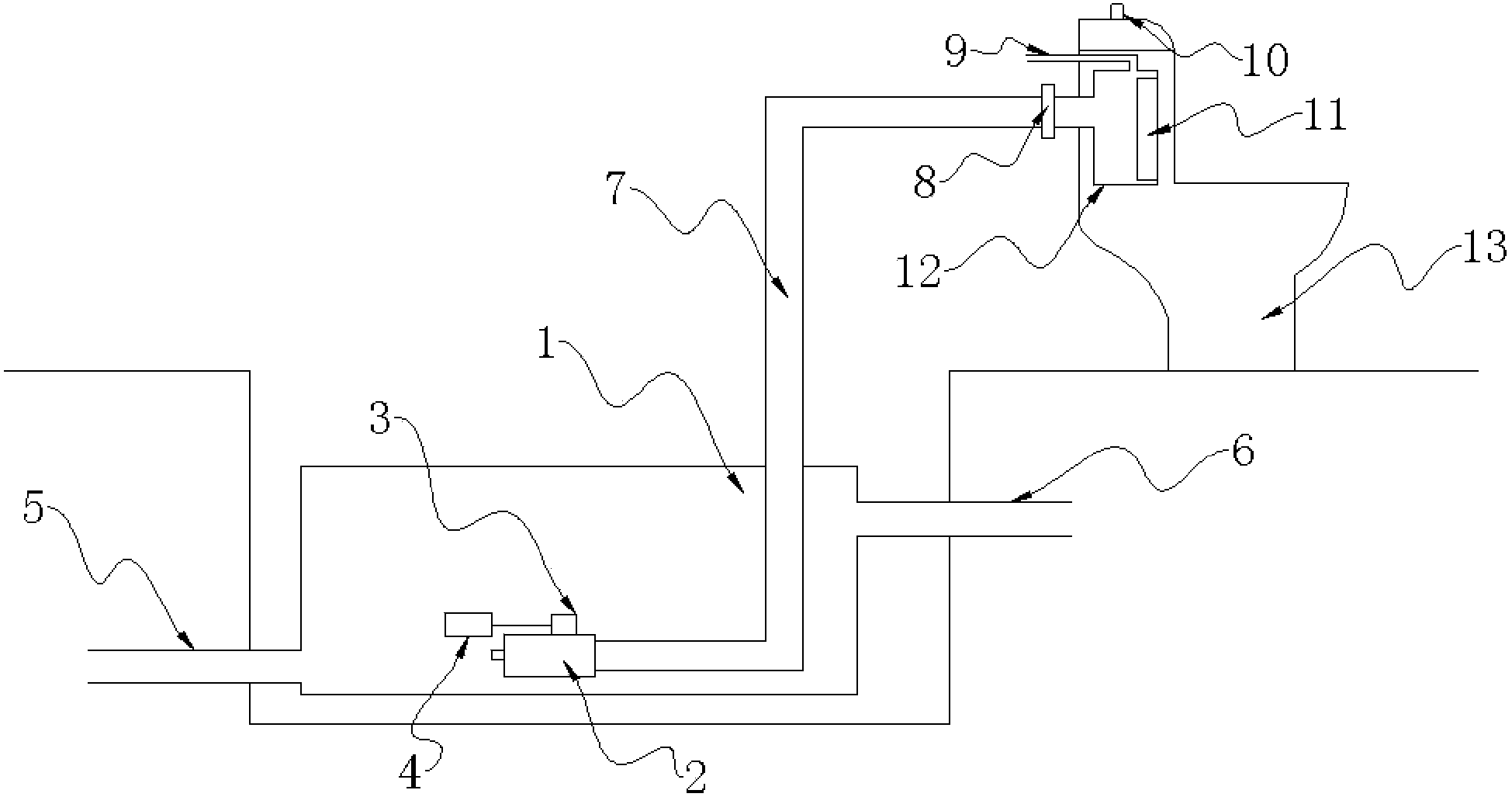

摘要附图
权利要求书
1.一种卫生间废水回收系统，包括蓄水箱，其特征在于，所述蓄水箱位于卫生间的地面下方，蓄水箱前面设置进水管，进水管与洗脸盆、浴盆的下水管连通，蓄水箱后面设有与下水道相连通的出水管，所述蓄水箱内底部设有潜水泵，所述潜水泵上面安装有控制器，所述控制器与第一水位检测器连接，所述潜水泵用泵水管与马桶水箱连通，所述泵水管靠近马桶水箱的一端设置阀门，马桶水箱上面接有供水管，所述马桶水箱内部放置第二水位检测器，所述控制器用于控制第一水位检测器、第二水位检测器、阀门和潜水泵。
2.根据权利要求1所述的卫生间废水回收系统，其特征在于，在所述蓄水箱投加净水剂。
3.根据权利要求1所述的卫生间废水回收系统，其特征在于，所述马桶水箱内还放置有除味剂。
说明书
卫生间废水回收系统
技术领域
本实用新型属于废水回收利用领域，具体涉及一种卫生间废水回收系统。
背景技术
水是生命之源，是人类赖以生存的最珍贵的资源。我国是世界上最缺水的国家之一，水资源并不丰富，所以国家提倡国民节约每一滴水。大量较干净的生活用水都能聚集以便循环使用，但是，目前人们都懒得亲自动手收集洗手、洗脸、洗澡等废水，而是选择让废水直接通过下水道排出，同时，抽水马桶也是直接使用洁净的自来水冲刷，严重造成水资源的浪费，违背节约用水理念。随着家庭用水比例不断增加，家庭节水设备已明显落后，浪费水资源日益严重，所以发展新的节水技术显得尤为重要。
发明内容
本实用新型要解决的技术问题，在于提供一种卫生间废水回收系统，解决目前因技术缺陷造成大量生活可用水浪费的问题。
本实用新型是这样实现的：提供一种卫生间废水回收系统，包括蓄水箱，其特征在于，所述蓄水箱位于卫生间的地面下方，蓄水箱前面设置进水管，进水管与洗脸盆、浴盆的下水管连通，蓄水箱后面设有与下水道相连通的出水管，所述蓄水箱内底部设有潜水泵，所述潜水泵上面安装有控制器，所述控制器与第一水位检测器连接，所述潜水泵用泵水管与马桶水箱连通，所述泵水管靠近马桶水箱的一端设置阀门，马桶水箱上面接有供水管，所述马桶水箱内部放置第二水位检测器，所述控制器用于控制第一水位检测器、第二水位检测器、阀门和潜水泵。
进一步地，在所述蓄水箱投加净水剂。
进一步地，所述马桶水箱内还放置有除味剂。
本实用新型具有如下优点：本系统把洗浴废水汇集后用以冲刷厕所，做到对生活可用水的二次利用，不仅节约大量水资源，而且减少城市污水排放。
