申请日2016.03.03
公开(公告)日2016.08.17
IPC分类号C02F9/14
摘要
本实用新型公开了一种焦化污水处理装置，包括集水池、一级沉淀池、隔油池、调节池、涡流反应池、加温池、厌氧池、缺氧池、好氧池、二级沉淀池、污泥浓缩池、三级沉淀池、板框压滤机;所述集水池一侧设有一级沉淀池，所述一级沉淀池一侧设有隔油池，所述涡流反应池一侧设有加温池，所述加温池一侧设有厌氧池，所述厌氧池一侧设有缺氧池，所述缺氧池一侧设有好氧池，所述好氧池一侧设有二级沉淀池，所述二级沉淀池一侧设有涡流反应池，所述涡流反应池另一侧设有三级沉淀池，所述三级沉淀池一侧设有污泥浓缩池，所述污泥浓缩池一侧设有板框压滤机。本实用新型处理效果好，尤其对污水中油脂和固体颗粒物的处理效果显著。
权利要求书
1.一种焦化污水处理装置，包括集水池、一级沉淀池、隔油池、调节池、涡流反应池、曝气池、加温池、厌氧池、缺氧池、好氧池、二级沉淀池、污泥浓缩池、三级沉淀池、板框压滤机;其特征在于所述集水池一侧设有一级沉淀池，一级沉淀池中设有混凝剂，所述一级沉淀池一侧设有隔油池，所述隔油池一侧设有调节池，所述调节池一侧设有涡流反应池，所述涡流反应池一侧设有曝气池，所述曝气池一侧设有加温池，所述加温池一侧设有厌氧池，所述厌氧池一侧设有缺氧池，所述缺氧池一侧设有好氧池;所述好氧池一侧设有二级沉淀池，所述二级沉淀池一侧设有涡流反应池，所述涡流反应池另一侧设有三级沉淀池，所述三级沉淀池一侧设有污泥浓缩池，所述污泥浓缩池一侧设有板框压滤机。
2.根据权利要求1所述的一种焦化污水处理装置，其特征在于所述沉淀池设有若干分室，相邻分室的进水口采用上下交错的形式分布。
3.根据权利要求1所述的一种焦化污水处理装置，其特征在于所述隔油池一侧设有气浮机。
说明书
一种焦化污水处理装置
技术领域
本实用新型属于污水处理技术领域，特别涉及一种焦化污水处理装置。
背景技术
焦化污水处理是制约国内重工业发展的一大难题之一，也是国际公认的污水处理难题。焦化污水中的多环芳烃不但难以降解，而且通常还是强致癌物质，焦炉煤气初冷和焦化生产过程中的生产用水以及蒸汽冷凝污水是焦化污水的主要来源，焦化污水是一种典型的有毒难降解有机污水，焦化污水中污染物浓度高，难于降解，由于焦化污水中氮的存在，致使生物净化所需的氮源过剩，给处理达标带来较大困难;另外，焦化污水中多环芳烃不但难以降解，而且通常还是强致癌物质，对环境造成严重污染的同时也直接威胁到人类健康;焦化污水是一种典型的有毒难降解有机污水;焦化污水主要来自焦炉煤气初冷和焦化生产过程中的生产用水以及蒸汽冷凝污水;目前焦化污水一般按照常规方法先进行预处理，然后进行生物脱酚二次处理，但是，焦化污水经上述处理后，外排污水中仍有油脂和固体颗粒物。
实用新型内容
本实用新型的目的是克服现有技术中不足，提供一种焦化污水处理装置，处理工艺好，处理程度彻底,尤其对污水中油脂和固体颗粒物的处理效果显著。
为了实现上述目的，本实用新型采用的技术方案是：

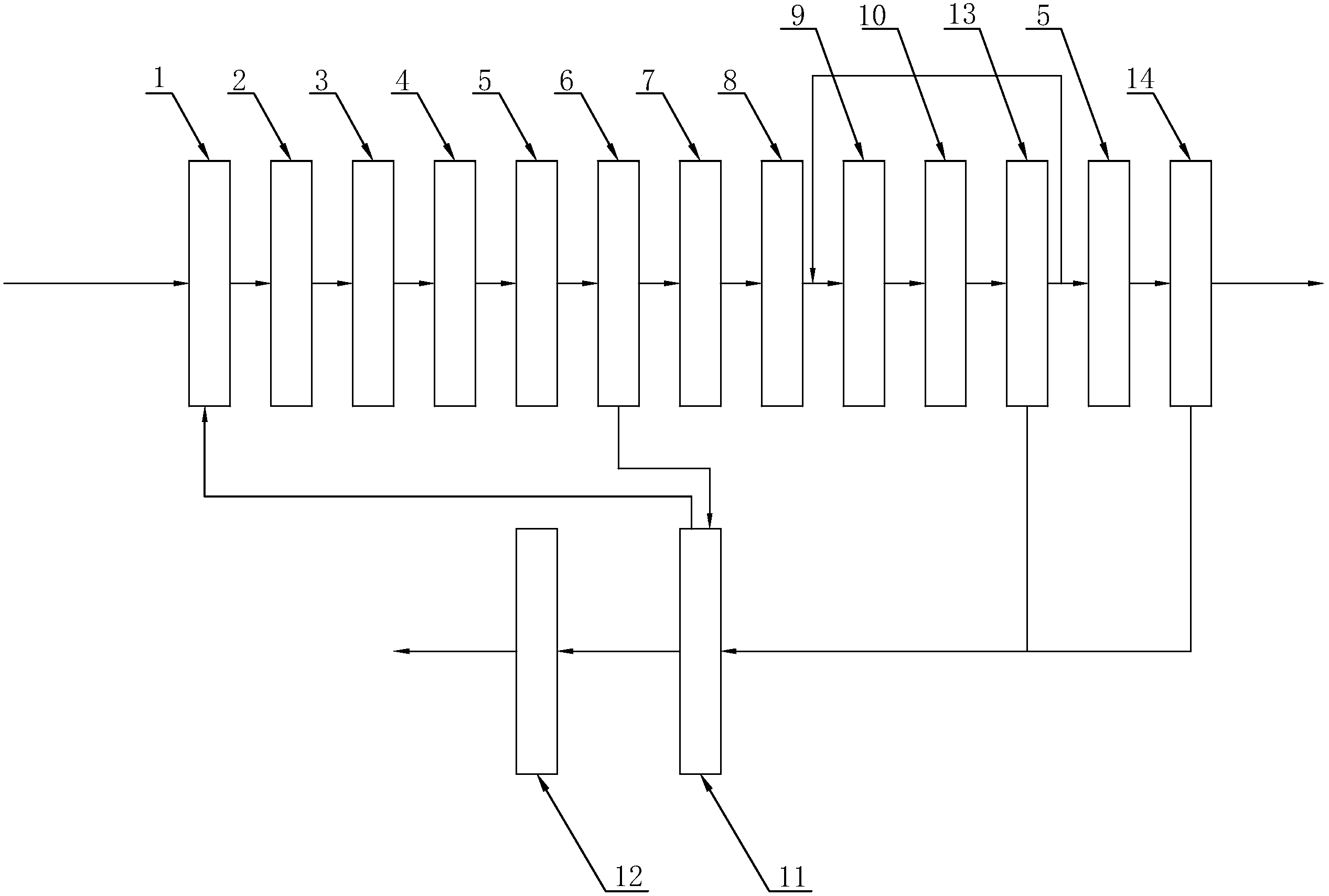

一种焦化污水处理装置，包括集水池、一级沉淀池、隔油池、调节池、涡流反应池、曝气池、加温池、厌氧池、缺氧池、好氧池、二级沉淀池、污泥浓缩池、三级沉淀池、板框压滤机;所述集水池一侧设有一级沉淀池，一级沉淀池中设有混凝剂，利用重力和吸附的原理，分理处污水中固体颗粒物;所述一级沉淀池一侧设有隔油池，利用油与水的比重差异，分离去除污水中的悬浮油脂;所述隔油池一侧设有调节池，调节进水口的流量，兼有沉淀、混合、加药、中和和预酸化等功能;所述调节池一侧设有涡流反应池，提供了高效率的凝聚和絮凝条件，缩短了反应时间，提高了反应效率;所述涡流反应池一侧设有曝气池，所述曝气池一侧设有加温池，为生化反应提供所需的温度，所述加温池一侧设有厌氧池，所述厌氧池一侧设有缺氧池，所述缺氧池一侧设有好氧池，让活性污泥进行有氧呼吸，进一步把有机物分解成无机物，不同的氧环境有不同的微生物群，微生物也会在环境改变的时候改变行为，从而达到去除不同的污染物质的目的;所述好氧池一侧设有二级沉淀池，二级沉淀池中的污水回流进缺氧池，补充缺氧池污水的氧含量，提高污泥浓度;所述二级沉淀池一侧设有涡流反应池，所述涡流反应池另一侧设有三级沉淀池，所述三级沉淀池一侧设有污泥浓缩池，所述一级沉淀池、二级沉淀池、三级沉淀池、曝气池中产生的污泥通过管道流入污泥浓缩池，所述污泥浓缩池中析出的废水再次流入集水池进行循环处理;所述污泥浓缩池一侧设有板框压滤机，混合液流经过滤介质(滤布)，固体停留在滤布上，并逐渐在滤布上堆积形成过滤泥饼，而滤液部分则渗透过滤布，成为不含固体的清液，实现固体、液体分离，板框压滤机过滤后的泥饼有更高的含固率和优良的分离效果。
优选的，所述沉淀池设有若干分室，相邻分室的进水口采用上下交错的形式分布，增加了污水的流程，沉淀效率高，沉淀效果好，污水在分室之间呈S形流动，减少了沉淀池的占地面积，提高了土地利用率;
优选的，所述隔油池一侧设有气浮机，利用气泡使污水中的油脂快速浮出水面，降低污水中油脂的含量，节省油水分离的时间，油水分离的效率高，油水分离的效果好。
本实用新型与现有技术相比较有益效果表现在：
1)污水的处理工艺好，处理程度彻底,尤其对污水中油脂和固体颗粒物的处理效果显著;
2)隔油池一侧设有气浮机，利用气泡使污水中的油脂快速浮出水面，降低污水中油脂的含量，节省油水分离的时间，油水分离的效率高，油水分离的效果好;
3)一级沉淀池、二级沉淀池、三级沉淀池设有若干分室，相邻分室的进水口采用上下交错的形式，增加了污水的流程，沉淀效率高，沉淀效果好，污水在分室之间呈S形流动，减少了沉淀池的占地面积，提高了土地利用率。
