申请日2016.02.17
公开(公告)日2016.07.27
IPC分类号C02F9/02
摘要
本实用新型公开了一种煤制油系统中的废水净化回用系统，其包括调节池、澄清池、过滤器、反渗透设备和储水池;调节池的进水口分别与循环水系统、污水装置和脱盐水系统的出水口连接;调节池的出水口与澄清池的进水口连接;澄清池的出水口与过滤器的进水口连接，澄清池的排污口与浓缩池连接;过滤器的出水口与反渗透设备的进水口连接，反渗透设备的出水口与储水池的进水口连接，储水池的出水口分别与循环水系统和脱盐水系统连接。本实用新型一种煤制油系统中的废水净化回用系统流程短、设备少、投资小，设计合理，可有效改善水质，净化后的水可用于循环系统和脱盐水系统的补水，降低了吨产品水耗。

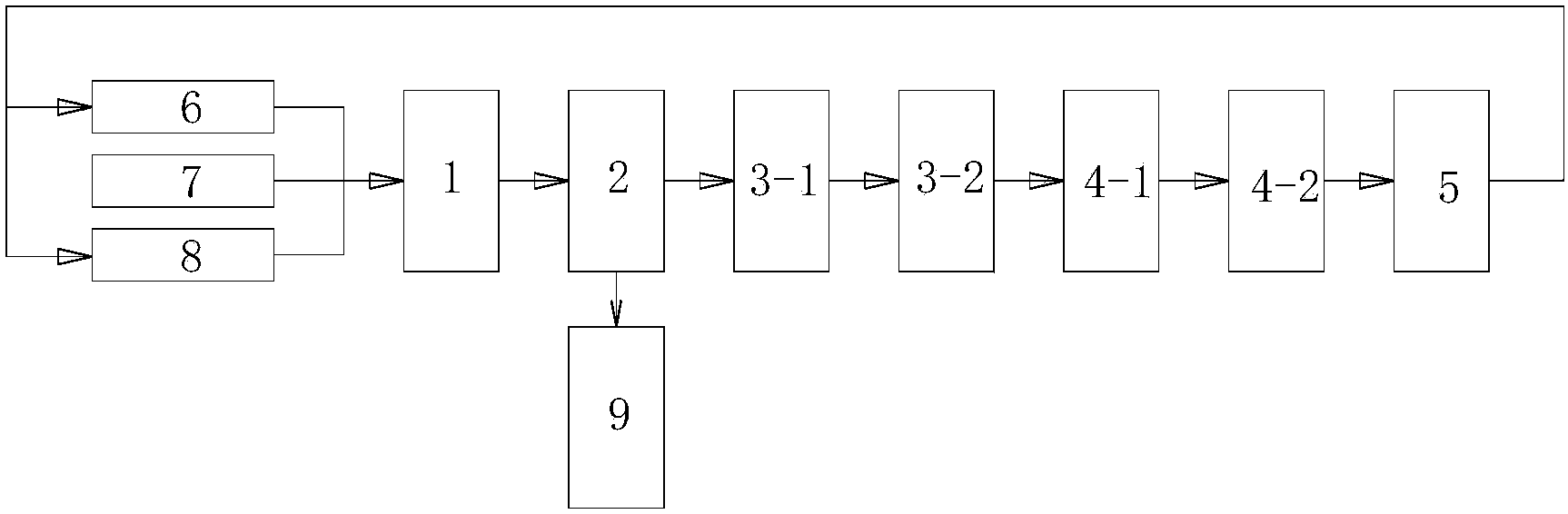

摘要附图
权利要求书
1.一种煤制油系统中的废水净化回用系统，其特征在于，其包括调节池、澄清池、过滤装置、反渗透装置和储水池;所述调节池的进水口分别与循环水系统、污水装置和脱盐水系统的出水口连接;所述调节池的出水口与所述澄清池的进水口连接;所述澄清池的出水口与所述过滤装置的进水口连接，所述澄清池的排污口与浓缩池连接;所述过滤装置的出水口与所述反渗透装置的进水口连接，所述反渗透装置的出水口与储水池的进水口连接，所述储水池的出水口分别与所述循环水系统和所述脱盐水系统连接。
2.根据权利要求1所述一种煤制油系统中的废水净化回用系统，其特征在于，所述过滤装置包括至少两级过滤器，前一级所述过滤器的出水口与后一级所述过滤器的进水口连接。
3.根据权利要求1所述一种煤制油系统中的废水净化回用系统，其特征在于，所述反渗透装置包括两级反渗透设备，前一级所述反渗透设备的出水口与后一级所述反渗透设备的进水口连接。
说明书
一种煤制油系统中的废水净化回用系统
技术领域：
本实用新型涉及一种废水净化回用系统，尤其涉及一种煤制油系统中的废水净化回用系统。
背景技术：
我国资源的基本特点是富煤、贫油、少气，为保障国家能源安全，满足国家能源战略对间接液化技术的迫切需要，2001年国家科技部“863”计划和中国科学院联合启动了"煤制油"重大科技项目，目前已取得极大的进展。
然而，煤制油过程中，循环水系统中的循环水、污水装置处理后的回用水、脱盐水系统反渗透后的浓水、脱盐水系统混床再生废水等排放量大，而且，随着国家环保监察力度的不断加大，对外排水也提出了更高的要求，因此，需要寻找处理能力更好的废水净化回用系统。
实用新型内容：
本实用新型的目的在于提供一种煤制油系统中可降低吨产品水耗的废水净化回用系统。
本实用新型的目的由如下技术方案实施，一种煤制油系统中的废水净化回用系统，其包括调节池、澄清池、过滤装置、反渗透装置和储水池;所述调节池的进水口分别与循环水系统、污水装置和脱盐水系统的出水口连接;所述调节池的出水口与所述澄清池的进水口连接;所述澄清池的出水口与所述过滤装置的进水口连接，所述澄清池的排污口与浓缩池连接;所述过滤装置的出水口与所述反渗透装置的进水口连接，所述反渗透装置的出水口与储水池的进水口连接，所述储水池的出水口分别与所述循环水系统和所述脱盐水系统连接。
进一步的，所述过滤装置包括至少两级过滤器，前一级所述过滤器的出水口与后一级所述过滤器的进水口连接。
进一步的，所述反渗透装置包括两级反渗透设备，前一级所述反渗透设备的出水口与后一级所述反渗透设备的进水口连接。
本实用新型的优点：本实用新型一种煤制油系统中的废水净化回用系统流程短、设备少、投资小，设计合理，排水达到COD≤100mg/l，氨氮≤30mg/l，符合国家污水二级排放标准，有效改善了水质，净化后的水可用于循环系统和脱盐水系统的补水，降低了吨产品水耗。
