申请日2016.02.17
公开(公告)日2016.07.27
IPC分类号C02F9/04
摘要
本实用新型公开了一种工业污水净化与过滤系统，包括污水集中池、第一级过滤装置、污水池、油渣盛放池、酸碱中和池、沉淀装置、第二级过滤装置、净化装置、处理水排水装置和盛水池;污水处理池的出口端与第一级过滤装置的进口端连接，第一级过滤装置的出口端通过分离管道分别与污水池的进口端和油渣盛放池的进口端连接，污水池的出口端与酸碱中和池的进口端连接，酸碱中和池、沉淀装置、第二级过滤装置、净化装置、处理水排放装置以及盛水池依次通过管道连接。本实用新型将原始工业污水通过第一级过滤装置分离出污水和油渣，然后经过酸碱中和池和第二级过滤装置对污水进行酸碱中和和过滤处理，并进行净化，得到净化后的污水。

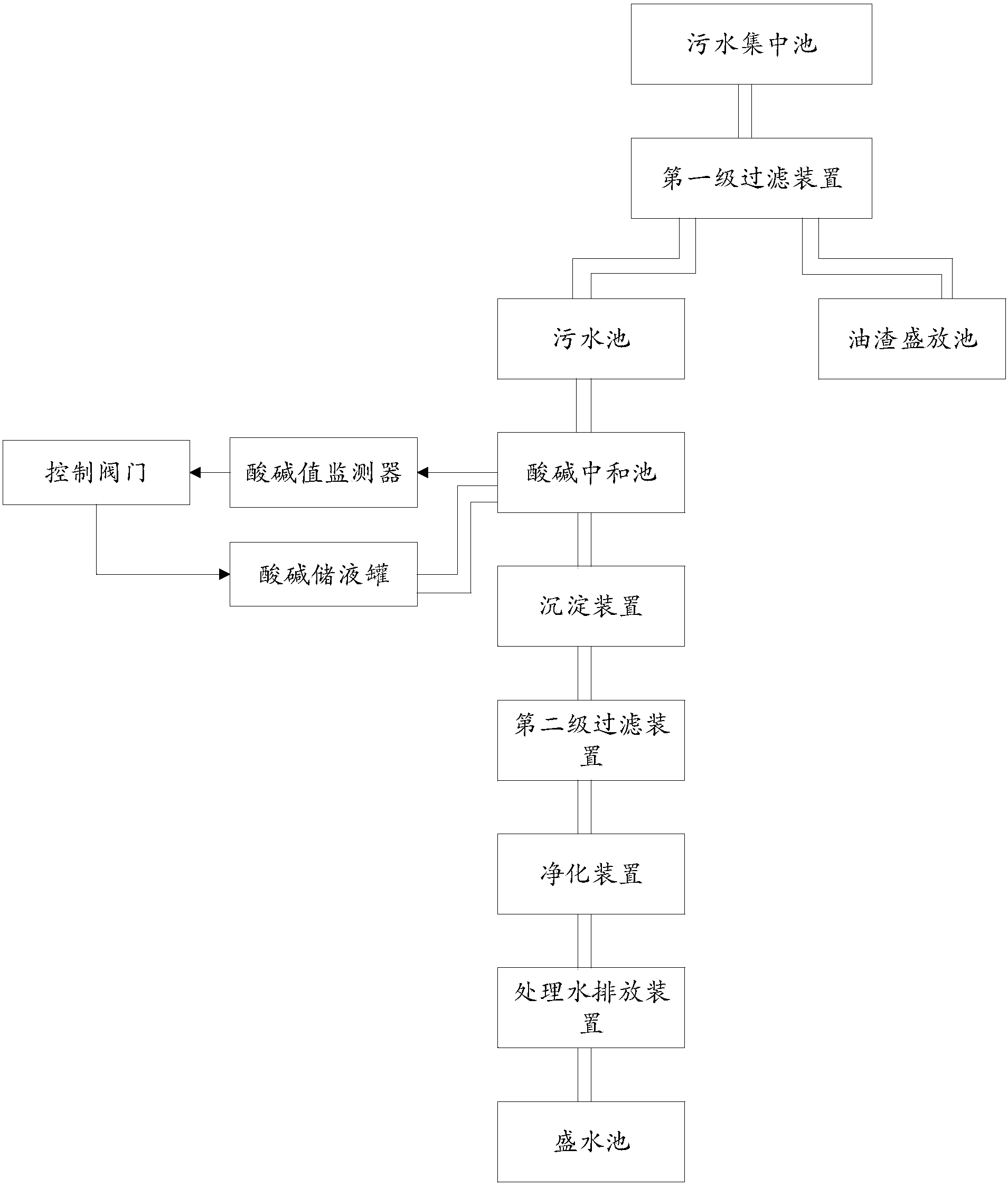

摘要附图
权利要求书
1.一种工业污水净化与过滤系统，其特征在于，包括污水集中池、第一级过滤装置、污水池、油渣盛放池、酸碱中和池、沉淀装置、第二级过滤装置、净化装置、处理水排水装置和盛水池;
所述污水处理池的出口端与第一级过滤装置的进口端连接，所述第一级过滤装置的出口端通过分离管道分别与污水池的进口端和油渣盛放池的进口端连接，所述污水池的出口端与酸碱中和池的进口端连接，所述酸碱中和池、沉淀装置、第二级过滤装置、净化装置、处理水排放装置以及盛水池依次通过管道连接。
2.如权利要求1所述的一种工业污水净化与过滤系统，其特征在于，所述第一级过滤装置中设有过滤网，以将污水和油渣进行分离。
3.如权利要求1所述的一种工业污水净化与过滤系统，其特征在于，所述第二级过滤装置设有活性炭过滤器。
4.如权利要求1或2或3所述的一种工业污水净化与过滤系统，其特征在于，在酸碱中和池中设置有酸碱值监测器，还包括控制阀门和酸碱储液罐;
所述酸碱值监测器与控制阀门连接，控制阀门与酸碱储液罐连接以控制酸碱储液罐的开闭。
说明书
一种工业污水净化与过滤系统
技术领域
本实用新型涉及污水净化技术领域，具体涉及一种工业污水净化与过滤系统。
背景技术
随着社会的进步，经济快速发展，工业进步的同时，工矿企业废水问题一直困扰着企业的发展，如一些大型的炼钢工厂锅炉取样水和排污排废问题一直没有得到很好的解决与利用，致使每天都有大量的废水直接排放，大量的工业废水直接排放对环境以及水质的污染特别大，危害人们的健康甚至生命，大量的废水也得不到很好的利用。
实用新型内容
本实用新型所要解决的技术问题是提供一种工业污水净化与过滤系统，能够对工业污水进行净化。
本实用新型解决上述技术问题的技术方案如下：
本实施例提供的一种工业污水净化与过滤系统，包括污水集中池、第一级过滤装置、污水池、油渣盛放池、酸碱中和池、沉淀装置、第二级过滤装置、净化装置、处理水排水装置和盛水池;
所述污水处理池的出口端与第一级过滤装置的进口端连接，所述第一级过滤装置的出口端通过分离管道分别与污水池的进口端和油渣盛放池的进口端连接，所述污水池的出口端与酸碱中和池的进口端连接，所述酸碱中和池、沉淀装置、第二级过滤装置、净化装置、处理水排放装置以及盛水池依次通过管道连接。
本实用新型的有益效果为：将原始工业污水通过第一级过滤装置分离出污水和油渣，然后经过酸碱中和池和第二级过滤装置对污水进行酸碱中和和过滤处理，并进行净化，得到净化后的污水。
在上述技术方案的基础上，本实用新型还可以作如下改进。
进一步的，所述第一级过滤装置中设有过滤网，以将污水和油渣进行分离。
进一步的，所述第二级过滤装置设有活性炭过滤器。
进一步的，在酸碱中和池中设置有酸碱值监测器，还包括控制阀门和酸碱储液罐;
所述酸碱值监测器与控制阀门连接，控制阀门与酸碱储液罐连接以控制酸碱储液罐的开闭。
