申请日2016.03.11
公开(公告)日2016.09.28
IPC分类号C02F9/04; B01D47/06; C02F103/18
摘要
本实用新型公开了一种处理喷淋循环废水中油漆悬浮粉尘的固液分离系统，包括喷淋塔、第一沉淀池、第二沉淀池和第三沉淀池;第一沉淀池配置有pH调剂箱;第二沉淀池配置有絮凝剂配药箱;第二沉淀池底部连接的排淤管接入固液分离机，且固液分离机的排水管接入第三沉淀池内;第三沉淀池内配置有将第三沉淀池清水输送至喷淋塔的输送设备。本实用新型用于喷淋油漆悬浮粉尘废水治理，能更有效的除去废水中悬浮油漆粉尘，降低悬浮粉尘对喷淋塔的负荷。
权利要求书
1. 一种处理喷淋循环废水中油漆悬浮粉尘的固液分离系统，其特征在于，包括：
用于喷淋处理油漆粉尘的喷淋塔;
与所述喷淋塔连通用于接收喷淋塔废水的第一沉淀池;
用于接收第一沉淀池溢流废水的第二沉淀池;
用于存储清水或者回收清水的第三沉淀池;
所述第一沉淀池配置有pH调剂箱;所述第二沉淀池配置有絮凝剂配药箱;
所述第二沉淀池底部连接的排淤管接入固液分离机，且所述固液分离机的排水管接入第三沉淀池内;以及
所述第三沉淀池内配置有将第三沉淀池清水输送至喷淋塔的输送设备。
2.如权利要求1所述的系统，其特征在于：所述第一沉淀池的安装高度高于第二沉淀池。
3.如权利要求1所述的系统，其特征在于：所述第一沉淀池内设置有pH计。
4.如权利要求1所述的系统，其特征在于：所述絮凝剂配药箱的出液管上配置有控制滴加速度的流量控制阀门。
5.如权利要求1所述的系统，其特征在于：所述第二沉淀池内设置有搅拌装置。
说明书
一种处理喷淋循环废水中油漆悬浮粉尘的固液分离系统
技术领域
本实用新型涉及环保工程设备技术领域，具体涉及到一种处理喷淋循环废水中油漆悬浮粉尘的固液分离系统。
背景技术
在生产企业的油漆喷涂车间内会产生大量的漆雾，含有大量的烟尘、苯和二甲苯等有害物质，目前使用的大多数通风只能去除漆雾中的烟尘，苯和二甲苯等有害物质仍然会排放到自然环境中，造成严重的空气污染。
目前，含尘废水治理主要采用自然沉降或加入试剂沉降方式，一般含尘废水处理设施建设于污水处理厂，而企业距离污水处理厂相对较远，会对沿途运输设施造成一定的堵塞，不能满足环保要求。
发明内容
本实用新型的目的是提供一种用于处理油漆粉尘的系统。

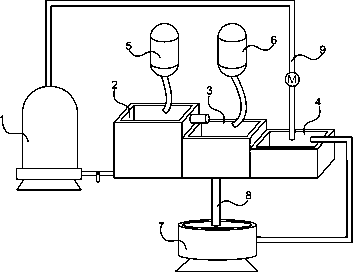

为达上述目的，本实用新型的一个实施例中提供了一种处理喷淋循环废水中油漆悬浮粉尘的固液分离系统，包括：
用于喷淋处理油漆粉尘的喷淋塔;
与喷淋塔连通用于接收喷淋塔废水的第一沉淀池;
用于接收第一沉淀池溢流废水的第二沉淀池;
用于存储清水或者回收清水的第三沉淀池;
第一沉淀池配置有pH调剂箱;第二沉淀池配置有絮凝剂配药箱;
第二沉淀池底部连接的排淤管接入固液分离机，且固液分离机的排水管接入第三沉淀池内;以及第三沉淀池内配置有将第三沉淀池清水输送至喷淋塔的输送设备。
优选的，第一沉淀池的安装高度高于第二沉淀池。
优选的，第一沉淀池内设置有pH计。
优选的，絮凝剂配药箱的出液管上配置有控制滴加速度的流量控制阀门。
优选的，第二沉淀池内设置有搅拌装置。
综上所述，本实用新型具有以下优点：
与现有技术相比，本实用新型用于喷淋油漆悬浮粉尘废水治理，能更有效的去除废水中悬浮油漆粉尘，降低悬浮粉尘对喷淋塔的负荷。
