申请日2016.02.17
公开(公告)日2016.08.10
IPC分类号C02F9/14
摘要
本实用新型公开了一种造纸废水的厌氧处理系统，包括依次连接的气浮池、预酸化池、厌氧反应塔和排放池;所述气浮池上设置有废水入口，所述厌氧反应塔上连接有回流泵和沼气处理接口;所述厌氧反应塔包括壳体、位于壳体底部的进水口、位于壳体上部的出水口，所述壳体底部内设置有布水器，所述布水器的上方设置有一级三相分离器，所述一级三相分离器与所述布水器之间设置有流化床反应室，所述一级三相分离器的上部设置有二级三相分离器，所述二级三相分离器与一级三相分离器之间设置有深度净化反应室。本实用新型能够对造纸废水进行有效净化处理，同时废水处理所产生的沼气能够得到有效地回收。

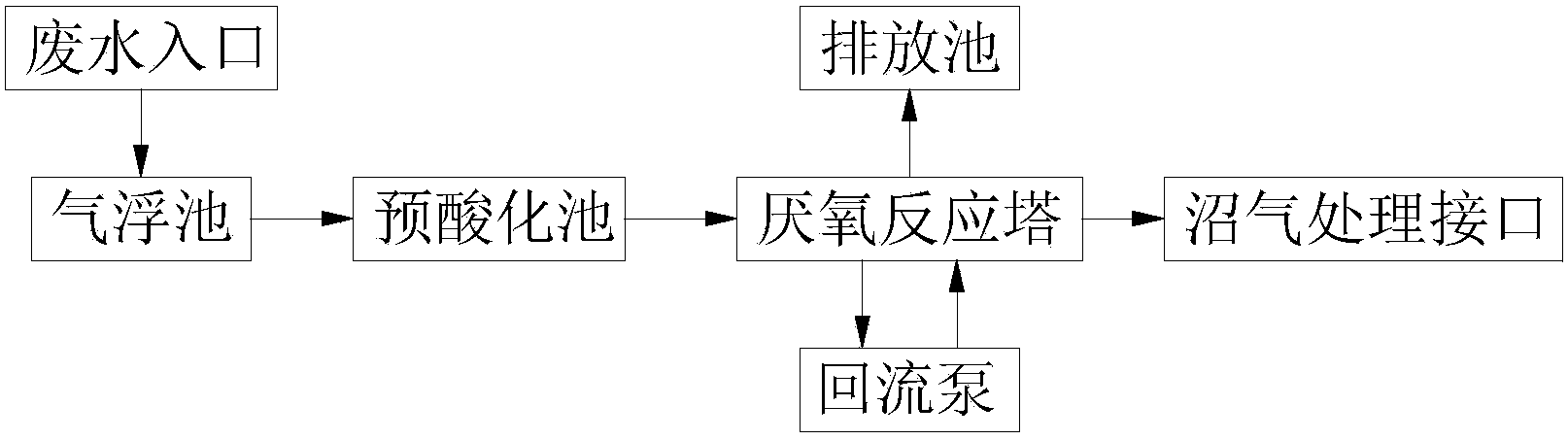

摘要附图
权利要求书
1.一种造纸废水的厌氧处理系统，其特征在于：包括依次连接的气浮池、预酸化池、厌氧反应塔和排放池;所述气浮池上设置有废水入口，所述厌氧反应塔上连接有回流泵和沼气处理接口(8);所述厌氧反应塔包括壳体(1)、位于壳体(1)底部的进水口(2)、位于壳体(1)上部的出水口(7)，所述壳体(1)底部内设置有布水器(3)，所述布水器(3)的上方设置有一级三相分离器(13)，所述一级三相分离器(13)与所述布水器(3)之间设置有流化床反应室(4)，所述一级三相分离器(13)的上部设置有二级三相分离器(11)，所述二级三相分离器(11)与一级三相分离器(13)之间设置有深度净化反应室(6);所述壳体(1)顶部设置有旋流气液分离器(9)，所述旋流气液分离器(9)底部设置有接口法兰(10)，所述壳体(1)内还设置有从接口法兰(10)到流化床反应室(4)之间的下降水管(12)，所述壳体(1)内又设置有从旋流气液分离器(9)到一级三相分离器(13)之间的上升水管(5);所述旋流气液分离器(9)的顶部设置有所述沼气处理接口(8)。
2.如权利要求1所述的造纸废水的厌氧处理系统，其特征在于：所述布水器(3)呈锥体型，进水口(2)流入的水通过布水器(3)均匀的平铺在壳体(1)底部。
说明书
一种造纸废水的厌氧处理系统
【技术领域】
本实用新型涉及环保设备的技术领域，特别是废水处理系统的技术领域。
【背景技术】
造纸工业是世界6大工业污染源之一，占我国工业总废水量的10%左右，造纸废水主要为高浓度有机废水，并含木素、残碱、硫化物、氯化物等污染物。其特点是废水量大，COD质量浓度高，废水中的纤维悬浮物多，而且含有二阶硫元素，色度高，有硫醇类恶臭气味。
造纸废水的出力方法具有多种，如物理处理法中的吸附法、絮凝法、电渗析技术、超声波膜，以及化学处理法中的水热氧化法、光催化氧化、湿式氧化法、电化学氧化法等，还包括生物处理法中的好氧生物氧化法和厌氧生物处理法等;其中厌氧生物处理是利用兼性厌氧菌和专性厌氧菌在无氧的条件下降解有机污染物的处理技术。在厌氧生物处理过程中，复杂的有机化合物被降解和转化为简单、稳定的化合物，同时释放能量，其中大部分能量以甲烷的形式出现。
所以有必要对造纸废水的厌氧处理进行系统优化，从而充分利用造纸废水处理的产物，节约能源，减少造成浪费。
【实用新型内容】
本实用新型的目的就是解决现有技术中的问题，提出一种造纸废水的厌氧处理系统，能够对造纸废水进行有效净化处理，同时废水处理所产生的沼气能够得到有效地回收。
为实现上述目的，本实用新型提出了一种造纸废水的厌氧处理系统，包括依次连接的气浮池、预酸化池、厌氧反应塔和排放池;所述气浮池上设置有废水入口，所述厌氧反应塔上连接有回流泵和沼气处理接口;所述厌氧反应塔包括壳体、位于壳体底部的进水口、位于壳体上部的出水口，所述壳体底部内设置有布水器，所述布水器的上方设置有一级三相分离器，所述一级三相分离器与所述布水器之间设置有流化床反应室，所述一级三相分离器的上部设置有二级三相分离器，所述二级三相分离器与一级三相分离器之间设置有深度净化反应室;所述壳体顶部设置有旋转气液分离器，所述旋流气液分离器底部设置有接口法兰，所述壳体内还设置有从接口法兰到流化床反应室之间的下降水管，所述壳体内又设置有从旋流气液分离器到一级三相分离器之间的上升水管;所述旋流气液分离器的顶部设置有所述沼气处理接口。
作为优选，所述布水器呈锥体型，进水口流入的水通过布水器均匀的平铺在壳体底部。
本实用新型的有益效果：本实用新型通过将造纸废水通入设置的多个依次连通的处理环节，使得废水在气浮池和预酸化池中能够得到适应待处理废水特点的预处理，从而使进入厌氧反应塔的废水初始条件进行统一，有效地在厌氧反应塔内进行厌氧净化处理;通过设置具有两级三相分离器的厌氧反应塔，并设置可循环利用分离水的管路，使得废水处理获得的沼气能够有效收集，分离物分类清晰，不会造成二次混杂。
本实用新型的特征及优点将通过实施例结合附图进行详细说明。
