申请日2016.03.11
公开(公告)日2016.10.12
IPC分类号C02F9/04; C02F9/12; C02F9/06; C02F9/02
摘要
本实用新型公开了一种滤芯、滤芯组件和具有滤芯组件的洗漱水处理器，滤芯包括：滤芯固定座、滤壳和滤芯本体，滤芯本体设在滤壳内，滤芯本体包括沿滤壳的轴向延伸且沿径向排布的第一过水通道、第二过水通道和填充在第一过水通道和第二过水通道之间的滤材，滤芯本体的两端分别设有第一挡水隔板和第二挡水隔板，第一过水通道与滤芯进水口和滤芯出水口中的一个连通，第二过水通道与滤芯进水口和滤芯出水口中的另一个连通，滤材包括净水滤芯层和软化滤芯层，净水滤芯层套设在软化滤芯层的外侧。根据本实用新型的滤芯，可实现滤芯的软化和净化功能，从而可提高滤芯出水的品质，使得滤芯出水具有护肤美容的效果，进而可提高滤芯的实用性。
权利要求书
1.一种滤芯，其特征在于，包括：
滤芯固定座，所述滤芯固定座上设有所述滤芯进水口和所述滤芯出水口;
滤壳，所述滤壳安装在所述滤芯固定座上且与所述滤芯固定座卡接相连;
滤芯本体，所述滤芯本体设在所述滤壳内，所述滤芯本体包括沿所述滤壳的轴向延伸且沿径向排布的第一过水通道、第二过水通道和填充在所述第一过水通道和第二过水通道之间的滤材，所述滤芯本体的两端分别设有第一挡水隔板和第二挡水隔板，所述第一过水通道与所述滤芯进水口和所述滤芯出水口中的一个连通，所述第二过水通道与所述滤芯进水口和所述滤芯出水口中的另一个连通，所述滤材包括净水滤芯层和软化滤芯层，所述净水滤芯层套设在所述软化滤芯层的外侧。
2.根据权利要求1所述的滤芯，其特征在于，所述滤材形成环形，所述滤材的外壁面与所述滤壳的内侧壁之间限定出所述第一过水通道，所述滤芯本体的内壁面限定出所述第二过水通道。
3.根据权利要求1所述的滤芯，其特征在于，还包括：透水隔板，所述透水隔板设在所述滤壳内，所述第一过水通道与所述透水隔板导通。
4.根据权利要求3所述的滤芯，其特征在于，所述滤芯固定座的与所述透水隔板相对的一侧设有止水结构。
5.根据权利要求3所述的滤芯，其特征在于，所述透水隔板为镂空PP棉透水隔板。
6.根据权利要求3所述的滤芯，其特征在于，所述透水隔板与所述滤芯进水口连通，所述第二过水通道与所述滤芯出水口连通。
7.根据权利要求3所述的滤芯，其特征在于，所述透水隔板与所述滤芯出水口连通，所述第二过水通道与所述滤芯进水口连通。
8.根据权利要求1所述的滤芯，其特征在于，所述第二挡水隔板位于所述滤材的下端，所述第二挡水隔板的外周设有沿所述滤芯的轴向向上延伸且位于所述第一过水通道和所述滤材的外壁面之间的止挡部。
9.根据权利要求1所述的滤芯，其特征在于，所述滤芯本体还包括：
中心管，所述中心管形成沿所述滤壳的轴向延伸的柱状，所述中心管内限定有所述第二过水通道，所述中心管的侧壁具有多个沿其轴向间隔开布置的通水孔，所述中心管的一端延伸至所述滤芯固定座内以连通至所述滤芯进水口和所述滤芯出水口中的一个。
10.根据权利要求9所述的滤芯，其特征在于，所述滤材填充在所述第一过水通道与所述中心管之间，所述滤材的内侧壁与所述中心管具有间隙以形成布水通道。
11.根据权利要求1-10中任一项所述的滤芯，其特征在于，所述软化滤芯层为软化树脂、陶瓷球亚硫酸钙层或KDF滤层。
12.根据权利要求1-10中任一项所述的滤芯，其特征在于，所述净水滤芯层为活性炭、滤纸或陶瓷球。
13.一种滤芯组件，其特征在于，包括：
外壳，所述外壳内限定出滤芯容纳腔;
底座，所述外壳安装在所述底座上，所述底座具有底座进水口和底座出水口;
根据权利要求1-12中任一项所述的滤芯，所述滤芯设在所述滤芯容纳腔内，所述底座进水口与所述滤芯进水口连通，所述底座出水口与所述滤芯出水口连通。
14.根据权利要求13所述的滤芯组件，其特征在于，还包括可旋内芯，所述可旋内芯设在所述外壳内且与所述滤芯固定座和所述底座相连。
15.根据权利要求13所述的滤芯组件，其特征在于，所述底座上设有适于放置在水平承载面上的防滑结构。
16.根据权利要求13所述的滤芯组件，其特征在于，所述外壳包括上壳和下壳，所述上壳与所述下壳卡接相连以限定出所述滤芯容纳腔，所述下壳安装在所述底座上。
17.一种洗漱水处理器，其特征在于，包括根据权利要求13-16中任一项所述的滤芯组件。
说明书
滤芯、滤芯组件和具有滤芯组件的洗漱水处理器
技术领域
本实用新型涉及净水设备技术领域，尤其涉及一种滤芯、具有所述滤芯的滤芯组件和具有所述滤芯组件的洗漱水处理器。
背景技术
人们在日常生活中，通常直接采用自来水进行洁面等盥洗活动，清洁效果较差，部分用户长期使用后容易出现皮肤干燥、头发干涩、皮肤瘙痒，甚至过敏等现象，对用户正常生活造成不良影响。
实用新型内容
本实用新型基于本申请的发明人对以下事实和问题的发现作出的：
为了保证自来水的卫生安全，饮用水卫生规范中规定，末端自来水中余氯的含量不得低于0.05mg/L，自来水厂为了保证较远距离的用户家中自来水出水余氯含量满足标准要求，在自来水出厂时会加入较多的余氯，这样离自来水厂较近的用户，其家中自来水中余氯的含量就会比较高，有些地方甚至高于1mg/L。
余氯有刺鼻的消毒水味道，使用含余氯较高的水沐浴，会使头发干涩，皮肤瘙痒，甚至会有皮肤过敏等现象。多数市政自来水水碱过高，水质呈现碱性，而健康人的皮肤呈弱酸性，用硬度高的碱性水进行洁面等盥洗活动，会使皮肤干燥，破坏皮肤保护层，水中的硬度离子也会影响洁肤用品的清洁效果，水质干涩，体验感差。
申请人通过实验进一步分析，对自来水进行软化，能够调节自来水的pH值，从而产生弱酸性的水质，这种水能够保护人体皮肤的弱酸性保护膜，软化水对保护皮肤和美容有着非常好的效果，软化水清洗皮肤，无刺激性，溶解度增大，对皮肤和头发有很好的润滑保护作用。
为此，本实用新型提出一种滤芯，该滤芯复合有净化和软化功能，并且结构简单、安装方便、成本低、占用空间小。
本实用新型还提出一种具有所述滤芯的滤芯组件。
本实用新型还提出一种具有所述滤芯组件的洗漱水处理器。

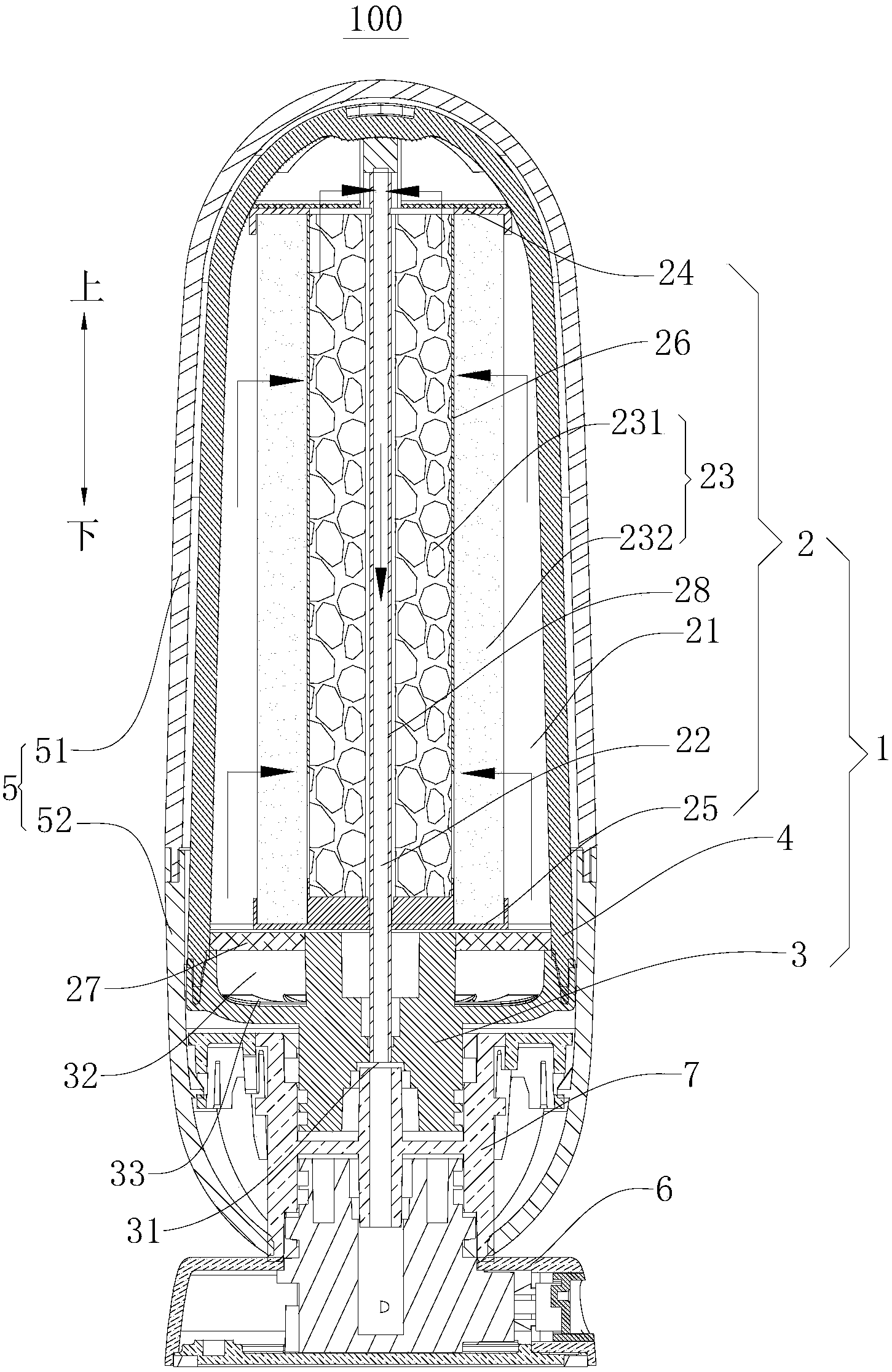

根据本实用新型第一方面的滤芯，包括：滤芯固定座，所述滤芯固定座上设有所述滤芯进水口和所述滤芯出水口;滤壳，所述滤壳安装在所述滤芯固定座上且与所述滤芯固定座卡 接相连;滤芯本体，所述滤芯本体设在所述滤壳内，所述滤芯本体包括沿所述滤壳的轴向延伸且沿径向排布的第一过水通道、第二过水通道和填充在所述第一过水通道和第二过水通道之间的滤材，所述滤芯本体的两端分别设有第一挡水隔板和第二挡水隔板，所述第一过水通道与所述滤芯进水口和所述滤芯出水口中的一个连通，所述第二过水通道与所述滤芯进水口和所述滤芯出水口中的另一个连通，所述滤材包括净水滤芯层和软化滤芯层，所述净水滤芯层套设在所述软化滤芯层的外侧。
根据本实用新型的滤芯，通过在滤芯内设有软化滤芯层和净水滤芯层，可实现滤芯的软化和净化功能，从而可提高滤芯出水的品质，使得滤芯出水更适应于清洗保护皮肤，具有护肤美容的效果，进而可提高滤芯的实用性，且滤芯结构简单、稳定，占用空间小。
另外，根据本实用新型实施例的滤芯，还可以具有如下附加的技术特征：
根据本实用新型的一些实施例，所述滤材形成环形，所述滤材的外壁面与所述滤壳的内侧壁之间限定出所述第一过水通道，所述滤芯本体的内壁面限定出所述第二过水通道。
根据本实用新型的一些实施例，所述滤芯还包括：透水隔板，所述透水隔板设在所述滤壳内，所述第一过水通道与所述透水隔板导通。
可选地，所述滤芯固定座的与所述透水隔板相对的一侧设有止水结构。
可选地，所述透水隔板为镂空PP棉透水隔板。
可选地，所述透水隔板与所述滤芯进水口连通，所述第二过水通道与所述滤芯出水口连通。
可选地，所述透水隔板与所述滤芯出水口连通，所述第二过水通道与所述滤芯进水口连通。
根据本实用新型的一些实施例，所述第二挡水隔板位于所述滤材的下端，所述第二挡水隔板的外周设有沿所述滤芯的轴向向上延伸且位于所述第一过水通道和所述滤材的外壁面之间的止挡部。
根据本实用新型的一些实施例，所述滤芯本体还包括：中心管，所述中心管形成沿所述滤壳的轴向延伸的柱状，所述中心管内限定有所述第二过水通道，所述中心管的侧壁具有多个沿其轴向间隔开布置的通水孔，所述中心管的一端延伸至所述滤芯固定座内以连通至所述滤芯进水口和所述滤芯出水口中的一个。
可选地，所述滤材填充在所述第一过水通道与所述中心管之间，所述滤材的内侧壁与所述中心管具有间隙以形成布水通道。
根据本实用新型的一些实施例，所述软化滤芯层为软化树脂、陶瓷球亚硫酸钙层或KDF滤层。
根据本实用新型的一些实施例，所述净水滤芯层为活性炭、滤纸或陶瓷球。
根据本实用新型第二方面的滤芯组件，包括：外壳，所述外壳内限定出滤芯容纳腔;底座，所述外壳安装在所述底座上，所述底座具有底座进水口和底座出水口;滤芯，所述滤芯为上述实用新型的滤芯，所述滤芯设在所述滤芯容纳腔内，所述底座进水口与所述滤芯进水口连通，所述底座出水口与所述滤芯出水口连通。
根据本实用新型的滤芯组件，可实现滤芯的软化和净化功能，从而可提高滤芯组件出水的品质，使得滤芯组件出水更适应于清洗保护皮肤，具有护肤美容的效果。
根据本实用新型的一些实施例，所述滤芯组件还包括可旋内芯，所述可旋内芯设在所述外壳内且与所述滤芯固定座和所述底座相连。
根据本实用新型的一些实施例，所述底座上设有适于放置在水平承载面上的防滑结构。
根据本实用新型的一些实施例，所述外壳包括上壳和下壳，所述上壳与所述下壳卡接相连以限定出所述滤芯容纳腔，所述下壳安装在所述底座上。
根据本实用新型第三方面的洗漱水处理器具有上述实施例的滤芯组件。
根据本实用新型的洗漱水处理器，可实现滤芯的软化和净化功能，从而可提高出水品质，使得出水更适应于清洗保护皮肤，具有护肤美容的效果。
