申请日2016.02.17
公开(公告)日2016.12.21
IPC分类号C02F9/12; C02F9/14; C02F103/40
摘要
一种感光材料生产废水的处理系统，所述处理系统用于对感光材料生产废水进行处理，所述感光材料生产废水的处理系统包括：废水收集池，用于对感光材料生产废水进行存储;预处理系统，用于对感光材料生产废水进行预处理;电驱动膜系统，用于对预处理后的感光材料生产废水进行脱盐处理;以及后处理系统，用于对电驱动膜系统处理后的感光材料生产废水进行后处理。本实用新型所提供的处理系统通过纳滤系统的浓缩减量化处理，使得废水中盐浓度和有机物含量提高，废水量减小，有效地降低了电驱动膜系统的投资成本;通过电驱动膜系统有效地降低淡化室中淡化液的盐浓度，实现有机物和盐分的分离，为后续工艺创造条件。

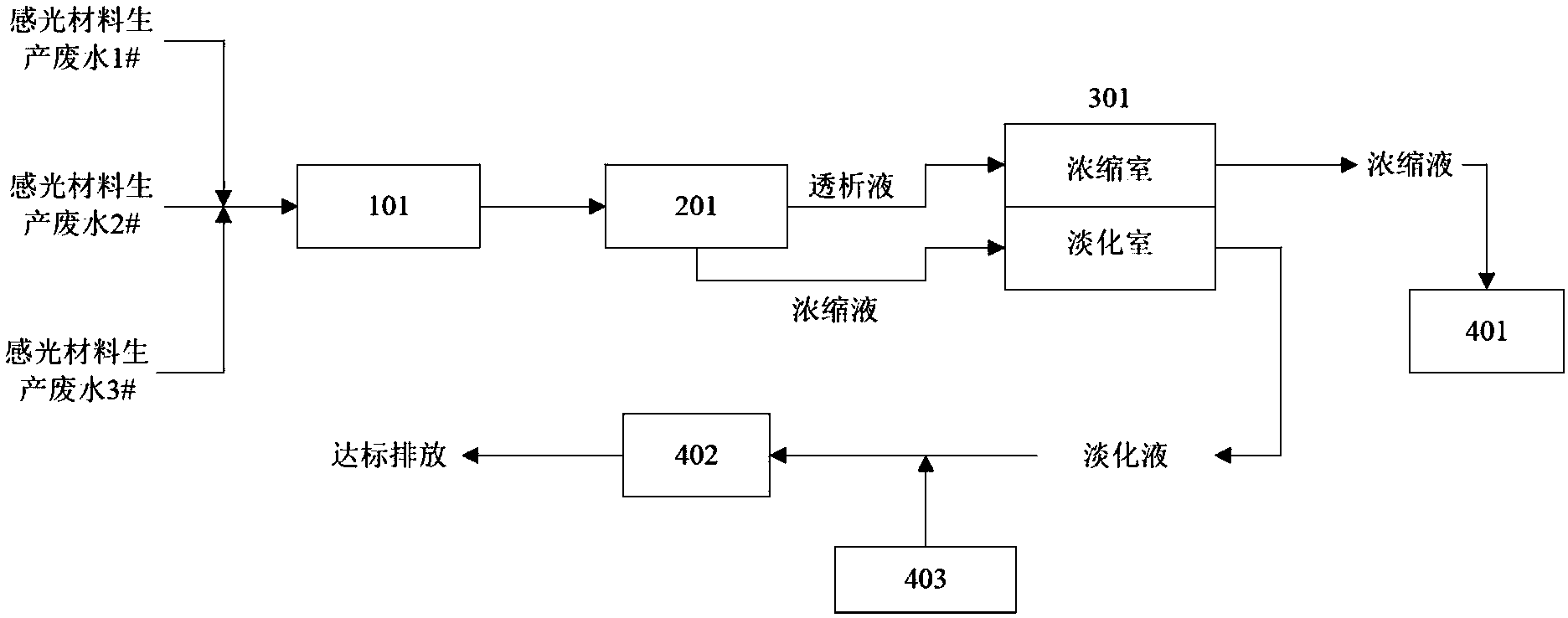

摘要附图
权利要求书
1.一种感光材料生产废水的处理系统，其特征在于，所述感光材料生产废水的处理系统用于对感光材料生产废水进行处理，所述感光材料生产废水的处理系统包括：
-废水收集池，所述废水收集池用于对感光材料生产废水进行存储;
-预处理系统，所述预处理系统用于对感光材料生产废水进行预处理;
-电驱动膜系统，所述电驱动膜系统用于对预处理后的感光材料生产废水进行脱盐处理;以及
-后处理系统，所述后处理系统用于对电驱动膜系统处理后的感光材料生产废水进行后处理;
所述废水收集池、预处理系统、电驱动膜系统和后处理系统顺次设置;
所述后处理系统包括蒸发结晶系统和生化系统，所述蒸发结晶系统用于对电驱动膜系统的浓缩液进行蒸发结晶;所述生化系统用于对电驱动膜系统的淡化液进行生化处理。
2.根据权利要求1中所述的一种感光材料生产废水的处理系统，其特征在于，所述预处理系统包括纳滤系统，所述纳滤系统用于对感光材料生产废水进行浓缩处理。
3.根据权利要求2中所述的一种感光材料生产废水的处理系统，其特征在于，所述纳滤系统的透析液输送至电驱动膜系统的浓缩室，所述纳滤系统的浓缩液输送至电驱动膜系统的淡化室。
4.根据权利要求2中所述的一种感光材料生产废水的处理系统，其特征在于，所述纳滤系统的回收率为66.7%。
5.根据权利要求1中所述的一种感光材料生产废水的处理系统，其特征在于，所述蒸发结晶系统和电驱动膜系统之间的连接管路上设置软化水入口。
6.根据权利要求1中所述的一种感光材料生产废水的处理系统，其特征在于，所述生化系统的生化出水的CODCr低于200mg/L排放。
说明书
一种感光材料生产废水的处理系统
技术领域
本实用新型属于废水处理领域，尤其是涉及一种感光材料生产废水的处理系统。
背景技术
感光材料是一种信息记录材料，可以记录发射红外线、可见光、紫外线、X射线和γ射线等多种信息源，其用途除人们较熟悉的照片拍摄和洗印外，还广泛用于医疗、印刷、国防、电影以及科技教育等专业领域。按照感光材料制作技术的特征可分为二大类，一类是以卤化银为基本感光物质的银盐感光材料;另一类是不用银或极少用银的非银盐感光材料。银盐照相材料已有近160年历史，从技术到产品发展十分迅速，市场规模不断扩大。60年代以来，非银盐材料得到了迅速发展，在一些领域已开始取代银盐材料，在复印材料、正性拷贝材料，尤其是近年来在于数字照相相配套的彩色硬拷贝材料方面，非银材料显示了十分广泛的发展前景。
彩色显影剂是彩色电影、彩色照相行业专用的感光化学品，国外彩色显影剂主要有TSS、CD-1、CD-2、CD-3、CD-4及TA32、AC-60等，主要生产厂家集中在美国Eastman、德国E.Merck、日本富士等大公司，国内显影剂主要有CD-1、CD-2、CD-3、CD-4，生产厂家为南通合成材料厂等。从上世纪70年代开始，我国彩色电影、照相用成色剂逐渐由水溶性向油溶性过渡，相继建成了油溶性成色的生产装置，对油溶性彩色显影剂的需求也日益增加，随着人民生活水平的不断提高，彩色照相已进入千家万户，大量的感光材料、彩色胶卷、彩色相纸、彩色显影剂、冲洗设备等从国外涌入，国家每年为此花费数千万元外汇，预计在今后相当长一段时间内，需求会继续增加，因此采用先进的工艺路线生产质优价廉的显影剂，既可以满足国内需求亦可出口，为国家节省外汇，为企业创造效益。而此类感光材料生产过程中会产生较多废水，不仅含有很高的盐分，还含有非常多的有机物，如不对废水进行处理，严重污染周边环境。
电驱动膜技术是指在电场力作用下离子通过选择性离子交换膜的膜分离过程，其核心部分为阴阳离子交换膜，即利用阳离子交换膜只允许阳离子通过，阴离子交换膜只允许阴离子通过的特性对溶液中离子进行选择性分离的技术。在电场力作用下，溶液中的阴阳离子发生定向迁移，从一部分水体迁移到另一部分水体，从而达到溶液分离、提纯和浓缩的目的。
发明内容
本实用新型的目的在于，针对以上存在的不足，提供一种感光材料生产废水的处理系统。
为此，本实用新型采用以下解决方案：
一种感光材料生产废水的处理系统，所述感光材料生产废水的处理系统用于对感光材料生产废水进行处理，所述感光材料生产废水的处理系统包括：
- 废水收集池，所述废水收集池用于对感光材料生产废水进行存储;
- 预处理系统，所述预处理系统用于对感光材料生产废水进行预处理;
- 电驱动膜系统，所述电驱动膜系统用于对预处理后的感光材料生产废水进行脱盐处理;以及
- 后处理系统，所述后处理系统用于对电驱动膜系统处理后的感光材料生产废水进行后处理;
所述废水收集池、预处理系统、电驱动膜系统和后处理系统顺次设置。
优选地，所述预处理系统包括纳滤系统，所述纳滤系统用于对感光材料生产废水进行浓缩处理。
优选地，所述纳滤系统的透析液输送至电驱动膜系统的浓缩室，所述纳滤系统的浓缩液输送至电驱动膜系统的淡化室;所述电驱动膜系统的浓缩液中主要含有无机盐，所述电驱动膜系统的淡化液主要含有各种有机物，含有少量盐分。
优选地，所述纳滤系统的回收率为66.7%。
优选地，所述后处理系统包括蒸发结晶系统和生化系统，所述蒸发结晶系统用于对电驱动膜系统的浓缩液进行蒸发结晶;所述生化系统用于对电驱动膜系统的淡化液进行生化处理。
优选地，所述蒸发结晶系统和电驱动膜系统之间的连接管路上设置软化水入口，通过加入软化水对电驱动膜系统的淡化液进行稀释处理。
优选地，所述生化系统的生化出水的CODCr低于200 mg/L排放。
本实用新型所提供的感光材料生产废水的处理系统，具有如下优点：
(1) 本实用新型所提供的感光材料生产废水的处理系统通过纳滤系统的浓缩减量化处理，使得废水中盐浓度和有机物含量提高，废水量减小，有效地降低了电驱动膜系统的投资成本;
(2) 本实用新型所提供的感光材料生产废水的处理系统通过电驱动膜系统有效地降低淡化室中淡化液的盐浓度，实现有机物和盐分的分离，为后续工艺创造条件;
(3) 本实用新型所提供的感光材料生产废水的处理系统大大减少了因达标排放所需要添加软化水的量;
(4) 本实用新型所提供的感光材料生产废水的处理系统通过蒸发结晶系统能够得到高纯度的结晶盐，具有较高的经济价值。
