申请日2016.03.03
公开(公告)日2016.08.10
IPC分类号C02F9/04
摘要
本实用新型提出了一种电镀喷涂废水处理装置，包括反应发生池，所述反应发生池一端设置有储水室，所述储水室一侧设置有第一搅拌室，所述搅拌室一侧连接有第一沉淀室及第二沉淀室，所述第二沉淀室连接有第一反应室组，所述第一反应室组两侧设置有第二搅拌室和第三搅拌室，所述反应室组连接有第三沉淀室，所述第三沉淀室连接有第二反应室组，所述第二反应室组一侧设置有第四搅拌室，本实用新型能够对电镀喷涂废水进行处理，保证电镀喷涂废水达到排放标准，降低对环境的污染。
权利要求书
1.一种电镀喷涂废水处理装置，包括反应发生池，其特征在于，所述反应发生池一端设置有储水室，所述储水室一侧设置有第一搅拌室，所述搅拌室一侧连接有第一沉淀室及第二沉淀室，所述第二沉淀室连接有第一反应室组，所述第一反应室组两侧设置有第二搅拌室和第三搅拌室，所述反应室组连接有第三沉淀室，所述第三沉淀室连接有第二反应室组，所述第二反应室组一侧设置有第四搅拌室。
2.根据权利要求1所述的电镀喷涂废水处理装置，其特征在于，所述第一沉淀室、第二沉淀室及第三沉淀室均为斜管沉淀室。
3.根据权利要求2所述的电镀喷涂废水处理装置，其特征在于，所述第一沉淀室、第二沉淀室及第三沉淀室的倾斜角度为45度到60度。
4.根据权利要求1所述的电镀喷涂废水处理装置，其特征在于，所述第一反应室组包括第一反应室、第二反应室以及第三反应室，第一反应室与第二反应室之间相互连通，第三反应室与第一反应室及第二反应室相互连通，第二搅拌室和第三搅拌室分设于第三反应室两侧。
5.根据权利要求1所述的电镀喷涂废水处理装置，其特征在于，所述第一搅拌室为酸液搅拌室。
6.根据权利要求1所述的电镀喷涂废水处理装置，其特征在于，所述第二搅拌室和第三搅拌室分别为钙盐搅拌室和碱液搅拌室。
7.根据权利要求1所述的电镀喷涂废水处理装置，其特征在于，所述第四搅拌室为碱液搅拌室。
说明书
一种电镀喷涂废水处理装置
技术领域
本实用新型属于污水处理技术领域，特别涉及一种电镀喷涂废水处理装置。
背景技术
目前，在化工生产制造过程中，通过需要用到电镀技术，利用电镀的方法处理产品，但是众所周知，在电镀的过程中会产生大量的废水，若直接排放废水将会对污染造成极其严重的污染;此外，由于电镀喷涂废水中存在大量的重金属离子，因此依靠土地或者河水/海水自身的功能不可能实现对废水的净化。
因此，现在亟需一种电镀喷涂废水处理装置，能够对电镀喷涂废水进行处理，保证电镀喷涂废水达到排放标准，降低对环境的污染。
实用新型内容
本实用新型提出一种电镀喷涂废水处理装置，解决了现有技术中电镀喷涂废水污染环境的问题。

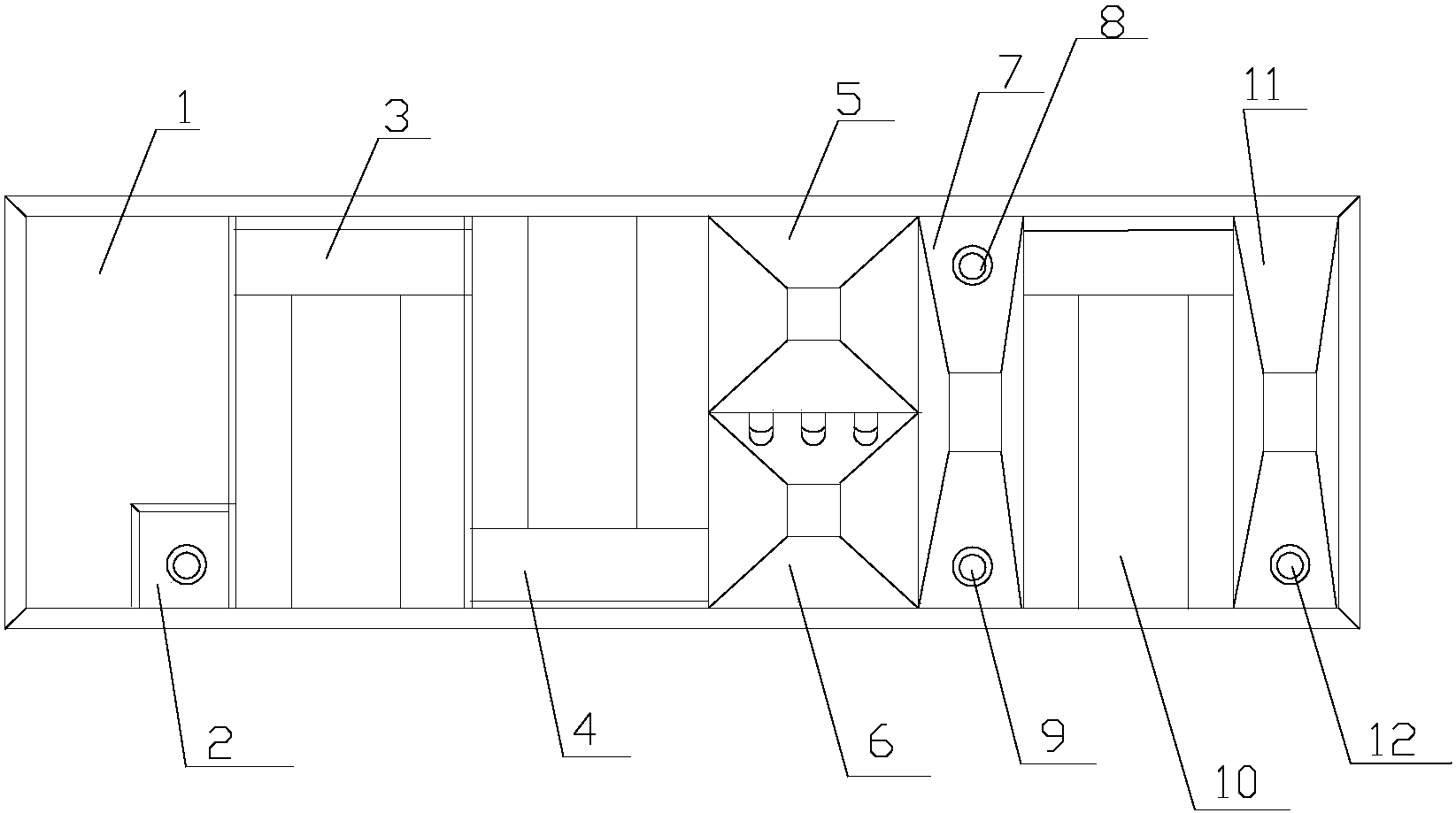

本实用新型的技术方案是这样实现的：电镀喷涂废水处理装置，包括反应发生池，反应发生池一端设置有储水室，储水室一侧设置有第一搅拌室，搅拌室一侧连接有第一沉淀室及第二沉淀室，第二沉淀室连接有第一反应室组，第一反应室组两侧设置有第二搅拌室和第三搅拌室，反应室组连接有第三沉淀室，第三沉淀室连接有第二反应室组，第二反应室组一侧设置有第四搅拌室。
作为一种优选的实施方式，第一沉淀室、第二沉淀室及第三沉淀室均为斜管沉淀室。
作为一种优选的实施方式，第一沉淀室、第二沉淀室及第三沉淀室的倾斜角度为45度到60度。
作为一种优选的实施方式，第一反应室组包括第一反应室、第二反应室以及第三反应室，第一反应室与第二反应室之间相互连通，第三反应室与第一反应室及第二反应室相互连通，第二搅拌室和第三搅拌室分设于第三反应室两侧。
作为一种优选的实施方式，第一搅拌室为酸液搅拌室。
作为一种优选的实施方式，第二搅拌室和第三搅拌室分别为钙盐搅拌室和碱液搅拌室。
作为一种优选的实施方式，第四搅拌室为碱液搅拌室。
采用了上述技术方案后，本实用新型的有益效果是：通过第一搅拌室向电镀喷涂废水中添加酸液，并再利用斜管沉淀室进行沉淀，使电镀喷涂废水中的重金属离子得到沉淀，从而消除电镀喷涂废水中的重金属离子，然后再利用反应室与电镀喷涂废水进行反应处理，并添加钙盐和碱液，进一步净化电镀喷涂废水;然后再利用斜管沉淀室继续沉淀，最后再添加碱液进行处理，使电镀喷涂废水达到排放标准，降低其对环境的破坏。
