申请日2016.02.16
公开(公告)日2016.08.17
IPC分类号B01D36/00
摘要
本实用新型公开了一种透明聚丙烯成核剂生产用废水循环处理利用装置，包括支撑架，所述支撑架的上端左侧固定安装有生产装置，且支撑架上端右侧固定设有控制处理器，所述控制处理器电性连接设置在控制处理器左侧的第一水泵，所述第一水泵的左侧固定设有支撑台，且生产装置的右侧设有二次进料口，所述连通管与设置在支撑架下方左侧的固体原料处理罐连通，所述固体原料处理罐的右侧下端固定连通输水管，且输水管通过第二水泵与设置在支撑架下方右侧的杂质过滤罐相连通，本实用新型结构通过设置的循环处理装置可以将固体原料未反应的部分过滤出来，重新转入聚丙烯成核剂生产装置内进行二次反应，提高了原材料的利用率，一定程度上降低了成本。

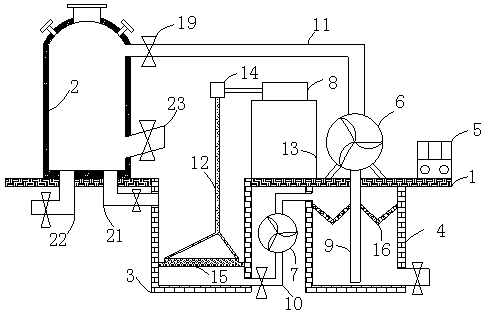

摘要附图
权利要求书
1.一种透明聚丙烯成核剂生产用废水循环处理利用装置，包括支撑架(1)，所述支撑架(1)的上端左侧固定安装有生产装置(2)，且支撑架(1)上端右侧固定设有控制处理器(5)，所述控制处理器(5)电性连接设置在控制处理器(5)左侧的第一水泵(6)，所述第一水泵(6)的左侧固定设有支撑台(13)，其特征在于：所述生产装置(2)的下端左侧设有出料管(22)，下端右侧设有连通管(21)，且生产装置(2)的右侧设有二次进料口(23)，所述连通管(21)与设置在支撑架(1)下方左侧的固体原料处理罐(3)连通，所述固体原料处理罐(3)的右侧下端固定连通输水管(10)，且输水管(10)通过第二水泵(7)与设置在支撑架(1)下方右侧的杂质过滤罐(4)相连通，所述第二水泵(7)电性连接控制处理器(5)，所述杂质过滤罐(4)中设有抽水管(9)，且抽水管(9)的上端与第一水泵(6)连通，所述第一水泵(6)的上端通过出水管(11)与生产装置(2)连通，所述支撑台(13)上固定安装有电机(8)，所述电机(8)电性连接控制处理器(5)，且电机(8)的转轴上设有转盘(14)，所述转盘(14)固定连接绳索(12)的上端，且绳索(12)的下端与设置在固体原料处理罐(3)内部的固体原料载物板(15)固定连接。
2.根据权利要求1所述的一种透明聚丙烯成核剂生产用废水循环处理利用装置，其特征在于：所述固体原料载物板(15)呈凹形结构，且固体原料载物板(15)的底端设有过滤装置(18)，左端设有缺口(17)，所述缺口(17)可与二次进料口(23)的下端相契合，所述过滤装置(18)上设有直径大小在一到三毫米的过滤孔。
3.根据权利要求1所述的一种透明聚丙烯成核剂生产用废水循环处理利用装置，其特征在于：所述杂质过滤罐(4)内腔靠近输水管(10)的管口处下端设有滤网(16)。
4.根据权利要求1所述的一种透明聚丙烯成核剂生产用废水循环处理利 用装置，其特征在于：所述输水管(10)、出水管(11)、连通管(21)、出料管(22)和二次进料口(23)上均设有电磁阀(19)，且电磁阀(19)均电性连接控制处理器(5)。
说明书
一种透明聚丙烯成核剂生产用废水循环处理利用装置
技术领域
本实用新型涉及高分子材料废水处理器设备技术领域，具体为一种透明聚丙烯成核剂生产用废水循环处理利用装置。
背景技术
众所周知，高分子材料制造领域的材料成本很高，同时制造聚丙烯成核剂这类的材料产率不是很高，往往生产过程中所产生的废水中含有较多的未参加反应的成核剂原料，现有的废水处理设备中很少有针对聚丙烯成核剂生产所产生的废水的处理设备。
实用新型内容
本实用新型的目的在于提供一种透明聚丙烯成核剂生产用废水循环处理利用装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种透明聚丙烯成核剂生产用废水循环处理利用装置，包括支撑架，所述支撑架的上端左侧固定安装有生产装置，且支撑架上端右侧固定设有控制处理器，所述控制处理器电性连接设置在控制处理器左侧的第一水泵，所述第一水泵的左侧固定设有支撑台，所述生产装置的下端左侧设有出料管，下端右侧设有连通管，且生产装置的右侧设有二次进料口，所述连通管与设置在支撑架下方左侧的固体原料处理罐连通，所述固体原料处理罐的右侧下端固定连通输水管，且输水管通过第二水泵与设置在支撑架下方右侧的杂质过滤罐相连通，所述第二水泵电性连接控制处理器，所述杂质过滤罐中设有抽水管，且抽水管的上端与第一水泵连通，所述第一水泵的上端通过出水管与生产装置连通，所述支撑台上固定安装有电机，所述电机电性连接控制处理器，且电机的转轴上设有转盘，所述转盘固定连接绳索的上端，且绳索的下端与设置在固体原料处理罐内部的固体原料载物板固定连接。
优选的，所述固体原料载物板呈凹形结构，且固体原料载物板的底端设有过滤装置，左端设有缺口，所述缺口可与二次进料口的下端相契合，所述过滤装置上设有直径大小在一到三毫米的过滤孔。
优选的，所述杂质过滤罐内腔靠近输水管的管口处下端设有滤网。
优选的，所述输水管、出水管、连通管、出料管和二次进料口上均设有电磁阀，且电磁阀均电性连接控制处理器。
与现有技术相比，本实用新型的有益效果是：本实用新型结构通过设置的循环处理装置可以将固体原料未反应的部分过滤出来，重新转入聚丙烯成核剂生产装置内进行二次反应，提高了原材料的利用率，一定程度上降低了成本。
