申请日2016.03.03
公开(公告)日2016.07.27
IPC分类号C02F11/00
摘要
一种水利空化污泥减量装置，属于污水处理技术领域。该装置的第二水槽底部依次连接射流进水泵、射流器和第一水槽，第一水槽的底部连接出水泵。二沉池排泥来水经射流进水泵加压后进入到射流器中，由于孔板的阻流作用，水流体流速增大、压力降低，当压力降至蒸汽压甚至负压时，溶解在流体中的气体会释放出来，同时流体汽化而产生大量空化泡，随后液体周围压力迅速恢复喷射扩张，空化泡瞬间破灭，从而产生空化作用，水中污泥细胞破碎细胞壁，释放出细胞内所含的成分和细胞质，以便进一步降解，减少了污泥的产量。污泥减量50?60%，污泥减量后的污水，进入到第一水槽中，用污水泵送到污水生化处理装置中处理，同时可有效改善污水的可生化性。
权利要求书

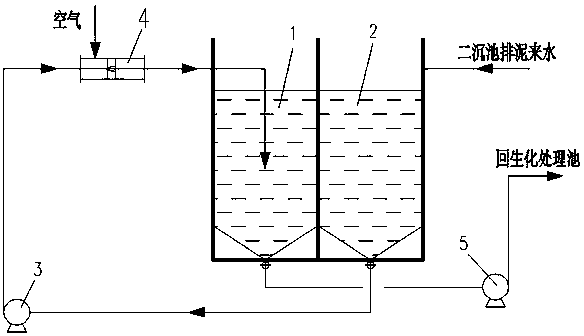

1.一种水利空化污泥减量装置，它包括第一水槽(1)和第二水槽(2)，其特征是：它还包括一个射流器(4)，所述第二水槽(2)上设有二沉池排泥来水管，第二水槽(2)的底部通过管道依次连接射流进水泵(3)、射流器(4)和第一水槽(1)，所述第一水槽(1)的底部通过管道连接出水泵(5)，出水泵(5)通过管道连接生化处理池。
说明书
一种水利空化污泥减量装置
技术领域
本实用新型涉及一种水利空化污泥减量装置，属于污水处理技术领域。
背景技术
在活性污泥法污水的生物处理过程中产生大量的生物污泥，需要经分离、稳定、消化、脱水及处置等步骤。这需要大量的基建投资和高昂的运行费用。
水利空化是流体流过一个射流装置时，由于孔板的阻流作用，液体流速增大、压力降低，当压力降至蒸汽压甚至负压时，溶解在流体中的气体会释放出来，同时流体汽化而产生大量空化泡，随后液体周围压力迅速恢复喷射扩张，空化泡瞬间破灭，从而产生空化。
水力空化通过连续的压缩和扩张作用产生空穴作用，在溶液中这个作用以微气泡的形成、生长和破裂来体现，以此破碎细胞壁，释放出细胞内所含的成分和细胞质，以便进一步降解。用于污泥回流系统时，可强化细胞的可降解性，减少了污泥的产量，实现污水处理厂的污泥减量。
发明内容
为了克服现有技术中存在的问题，本实用新型提供一种水利空化污泥减量装置，该污泥减量装置水力空化通过连续的压缩和扩张产生空穴作用，在溶液中这个作用以微气泡的形成、生长和破裂来体现，以此破碎细胞壁，释放出细胞内所含的成分和细胞质，以便进一步降解。用于污泥回流系统时，可强化细胞的可降解性，减少了污泥的产量，实现污水处理厂的污泥减量。
本实用新型采用的技术方案是：一种水利空化污泥减量装置，它包括第一水槽和第二水槽，它还包括一个射流器，所述第二水槽上设有二沉池排泥来水管，第二水槽的底部通过管道依次连接射流进水泵、射流器和第一水槽，所述第一水槽的底部通过管道连接出水泵，出水泵通过管道连接生化处理池。
本实用新型的有益效果是：这种水利空化污泥减量装置包括第一水槽、第二水槽和射流器，第二水槽的底部通过管道依次连接射流进水泵、射流器和第一水槽，第一水槽的底部通过管道连接出水泵，出水泵通过管道连接生化处理池。自活性污泥法生化池出水经二沉池分离后，其底部沉降泥水自流进入到第二水槽中，经射流进水泵加压后进入到射流器中，由于孔板的阻流作用，水流体流速增大、压力降低，当压力降至蒸汽压甚至负压时，溶解在流体中的气体会释放出来，同时流体汽化而产生大量空化泡，随后液体周围压力迅速恢复喷射扩张，空化泡瞬间破灭，水中污泥细胞破碎细胞壁，释放出细胞内所含的成分和细胞质，以便进一步降解，减少了污泥的产量，实现污水处理厂的污泥减量。污泥减量50-60%，污泥减量后的污水，进入到第一水槽中，用污水泵送到污水生化处理装置中处理，同时可有效改善污水的可生化性。
