申请日2016.02.16
公开(公告)日2016.09.07
IPC分类号F04D7/04; F04D29/00
摘要
本实用新型公开了一种污水抽吸泵，包括壳体，所述壳体内设置有连接轴和叶轮，所述壳体的进口端设置有切割滚筒，所述切割滚筒与所述叶轮的一端连接，所述叶轮的另一端与所述连接轴连接，所述连接轴通过联接键与电机输出端连接。本实用新型通过设置在叶轮前端的切割滚筒，使得污水中的长纤维或者絮状沉淀等杂质在进入叶轮流道前就被切碎，切割效果好，从而避免了叶轮流道的堵塞。

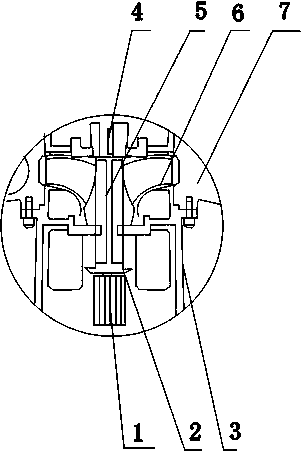

摘要附图
权利要求书
1.一种污水抽吸泵，包括壳体，所述壳体内设置有连接轴和叶轮，其特征在于：所述壳体的进口端设置有切割滚筒，所述切割滚筒与所述叶轮的一端连接，所述叶轮的另一端与所述连接轴连接，所述连接轴通过联接键与电机输出端连接。
2.根据权利要求1所述的污水抽吸泵，其特征在于：所述切割滚筒包括滚筒支架和设置在所述滚筒支架内的多个倾斜排列的切割刀片，所述切割刀片为弧形切割刀片。
3.根据权利要求1所述的污水抽吸泵，其特征在于：所述壳体包括前端盖和后端盖，所述切割滚筒设置在所述前端盖内，所述前端盖和所述后端盖通过螺纹连接。
说明书
一种污水抽吸泵
技术领域
本实用新型涉及一种抽吸泵，具体涉及一种污水抽吸泵。
背景技术
随着科技和经济的不断发展，也随着城市规划的不断改善，人们对环境保护的要求也越来越高，清污工作中所需要使用污水泵对污水进行输送处理，由于被输送的介质中含有多种杂物，如果污水泵不具备防堵的功能，杂物造成污水连接轴向堵塞，使得泵功率增大或堵转，甚至烧毁电机，在很大程度上会严重影响到污水泵正常工作，且既不利于经济的节约，又会降低排污效率 ，污水内通常含有有大量长纤维等沉积物，则会引起叶轮进口堵塞，导致泵停机检修，缩短泵的使用寿命。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种污水抽吸泵。
本实用新型通过以下技术方案来实现上述目的：
本实用新型包括壳体，所述壳体内设置有连接轴和叶轮，所述壳体的进口端设置有切割滚筒，所述切割滚筒与所述叶轮的一端连接，所述叶轮的另一端与所述连接轴连接，所述连接轴通过联接键与电机输出端连接。
具体的，所述切割滚筒包括滚筒支架和设置在所述滚筒支架内的多个倾斜排列的切割刀片，所述切割刀片为弧形切割刀片。
具体的，所述壳体包括前端盖和后端盖，所述切割滚筒设置在所述前端盖内，所述前端盖和所述后端盖通过螺纹连接。
本实用新型的有益效果在于：
本实用新型通过设置在叶轮前端的切割滚筒，使得污水中的长纤维或者絮状沉淀等杂质在进入叶轮流道前就被切碎，切割效果好，从而避免了叶轮流道的堵塞，延迟泵体的使用寿命。
