申请日2016.03.03
公开(公告)日2016.07.27
IPC分类号G01N5/04; G01N1/44
摘要

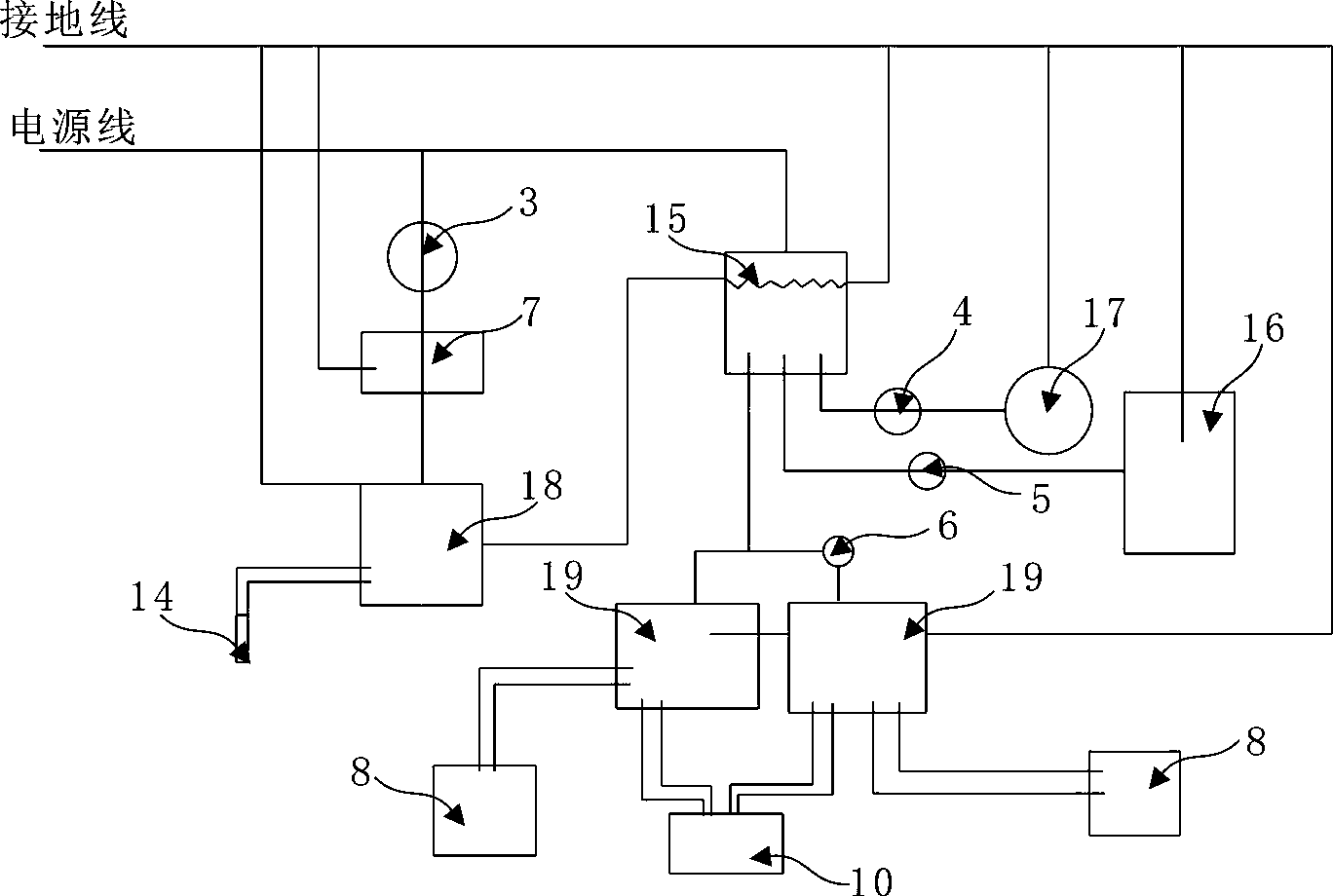

本实用新型公开了一种应用于悬浮物/污泥浓度快速测定的微波干燥装置，其包括干燥箱和设置在干燥箱上的控制系统;控制系统包括带动干燥腔内的玻璃转盘旋转的电动机和对物料烘干时间进行设定的时间继电器;时间继电器与用于对干燥腔内的物料烘干温度进行设置的温控仪连接，温控仪分别与红外测温仪和接触器连接;接触器分别与电动机、两个变频电源连接，每个变频电源连接有一个微波磁控管;两个变频电源均与一个用于调节两个微波磁控管的功率的调压模块连接;时间继电器和接触器均与电源输入端连接。
权利要求书
1.一种应用于悬浮物/污泥浓度快速测定的微波干燥装置，包括干燥箱和设置在干燥箱上的控制系统;其特征在于：所述控制系统包括带动干燥腔内的玻璃转盘旋转的电动机和对烘干时间进行设定的时间继电器;所述时间继电器与用于对干燥腔内的物料烘干温度进行设置的温控仪连接，所述温控仪分别与红外测温仪和接触器连接;
所述接触器分别与电动机、两个变频电源连接，每个变频电源连接有一个微波磁控管;两个变频电源均与一个用于调节两个微波磁控管的功率的调压模块连接;所述时间继电器和接触器均与电源输入端连接。
2.根据权利要求1所述的应用于悬浮物/污泥浓度快速测定的微波干燥装置，其特征在于：所述电源输入端与所述时间继电器之间设置有一个总开关。
3.根据权利要求1所述的应用于悬浮物/污泥浓度快速测定的微波干燥装置，其特征在于：还包括与所述接触器连接、用于对悬浮物/污泥蒸发出来的水汽排出干燥腔的排气风扇;所述排气风扇与接触器之间设置有风扇开关。
4.根据权利要求1所述的应用于悬浮物/污泥浓度快速测定的微波干燥装置，其特征在于：所述电动机与所述接触器之间设置有一个电机开关。
5.根据权利要求1所述的应用于悬浮物/污泥浓度快速测定的微波干燥装置，其特征在于：所述接触器与其中一个变频电源之间设置有一磁控开关。
6.根据权利要求1-5任一所述的应用于悬浮物/污泥浓度快速测定的微波干燥装置，其特征在于：还包括一个与所述红外测温仪连接、用于对干燥箱内的物料温度进行显示的温度显示器。
7.根据权利要求1-5任一所述的应用于悬浮物/污泥浓度快速测定的微波干燥装置，其特征在于：与所述干燥箱连接的箱门上设置有金属网。
说明书
一种应用于悬浮物/污泥浓度快速测定的微波干燥装置
技术领域
本实用新型涉及一种干燥装置，具体涉及一种应用于悬浮物/污泥浓度快速测定的微波干燥装置。
背景技术
悬浮物指悬浮在水中的固体物质，包括不溶于水中的无机物、有机物及泥砂、黏土、微生物等。悬浮物是造成水浑浊的主要原因，同时，水体中的有机悬浮物沉积后易厌氧发酵，使水质恶化。因此，水中悬浮物含量是衡量水污染程度的指标之一。污泥包括活性物化污泥和活性污泥。物化污泥一般是指污水处理厂中经沉淀或浓缩得到的有机和无机混合污泥。活性污泥是微生物群体及它们所依附的有机物质和无机物质的总称;活性污泥浓度是曝气池单元污水处理正常运行的重要参数，其浓度直接影响污染物的去除效果和供氧设备的能耗。因而，及时掌控污水处理过程中污泥浓度变化情况，对于及时调控污水处理过程和优化运行操作参数，降低运行成本具有重要意义。
目前，悬浮物、污泥浓度测定的标准方法为重量法。悬浮物浓度测定过程：将水样经微孔滤膜过滤，然后将滤膜及截留物移至烘箱内在103～105℃下烘干1个小时，置于干燥器内冷至室温，称重。反复烘干、冷却、称量，直至恒重。污泥浓度测定过程：将沉淀、过滤后载有污泥的滤纸放在原恒重的称量瓶里，移入烘箱中于103～105℃下烘2～3小时后移入干燥器中，冷却到室温，称重。反复烘干、冷却、称量，直至恒重。由此可知，悬浮物/污泥浓度测定过程中，恒温加热干燥步骤需要1～3个小时，明显存在设备大、耗时长、能耗高和检测效率低等不足。
实用新型内容
针对现有技术中的上述不足，本实用新型提供了一种能够实现悬浮物/污泥含量快速测定的应用于悬浮物/污泥浓度快速测定的微波干燥装置。
为了达到上述发明目的，本实用新型采用的技术方案为：
提供一种应用于悬浮物/污泥浓度快速测定的微波干燥装置，其包括干燥箱和设置在干燥箱上的控制系统;控制系统包括带动干燥腔内的玻璃转盘旋转的电动机和对烘干时间进行设定的时间继电器;时间继电器与用于对干燥腔内的物料烘干温度进行设置的温控仪连接，温控仪分别与红外测温仪和接触器连接;
接触器分别与电动机、两个变频电源连接，每个变频电源连接有一个微波磁控管;两个变频电源均与一个用于调节两个微波磁控管的功率的调压模块连接;时间继电器和接触器均与电源输入端连接。
本实用新型的有益效果为：采用本微波干燥装置对悬浮物/污泥进行烘干时，可通过两个微波磁控管的微波辐射能对污废水悬浮物/污泥样品进行烘干，烘干过程中可以采用调压模块对微波磁控管的功率大小进行调节，通过红外测温仪和温控仪能够确保微波干燥温度在设定的温度范围内变动;通过时间继电器能够设置和控制物料烘干时间，这样既能保证悬浮物/污泥得到充分干燥，又能避免微波干燥过程因温度过高导致物料烘焦，从而保证了悬浮物/污泥样品含量测定的准确性。
同时，微波干燥还明显缩短了悬浮物/污泥样品的烘干时间，显著降低了悬浮物/污泥浓度测定过程中的能耗，方便在偏远地区、小型污水处理设施以及企业废水处理设施及时便捷的对悬浮物、物化污泥浓度、活性污泥浓度展开检测，及时优化调控污(废)水处理参数，降低污(废)水处理成本。
