申请日2016.03.11
公开(公告)日2016.10.12
IPC分类号C02F9/02; C02F9/04; C02F9/06
摘要

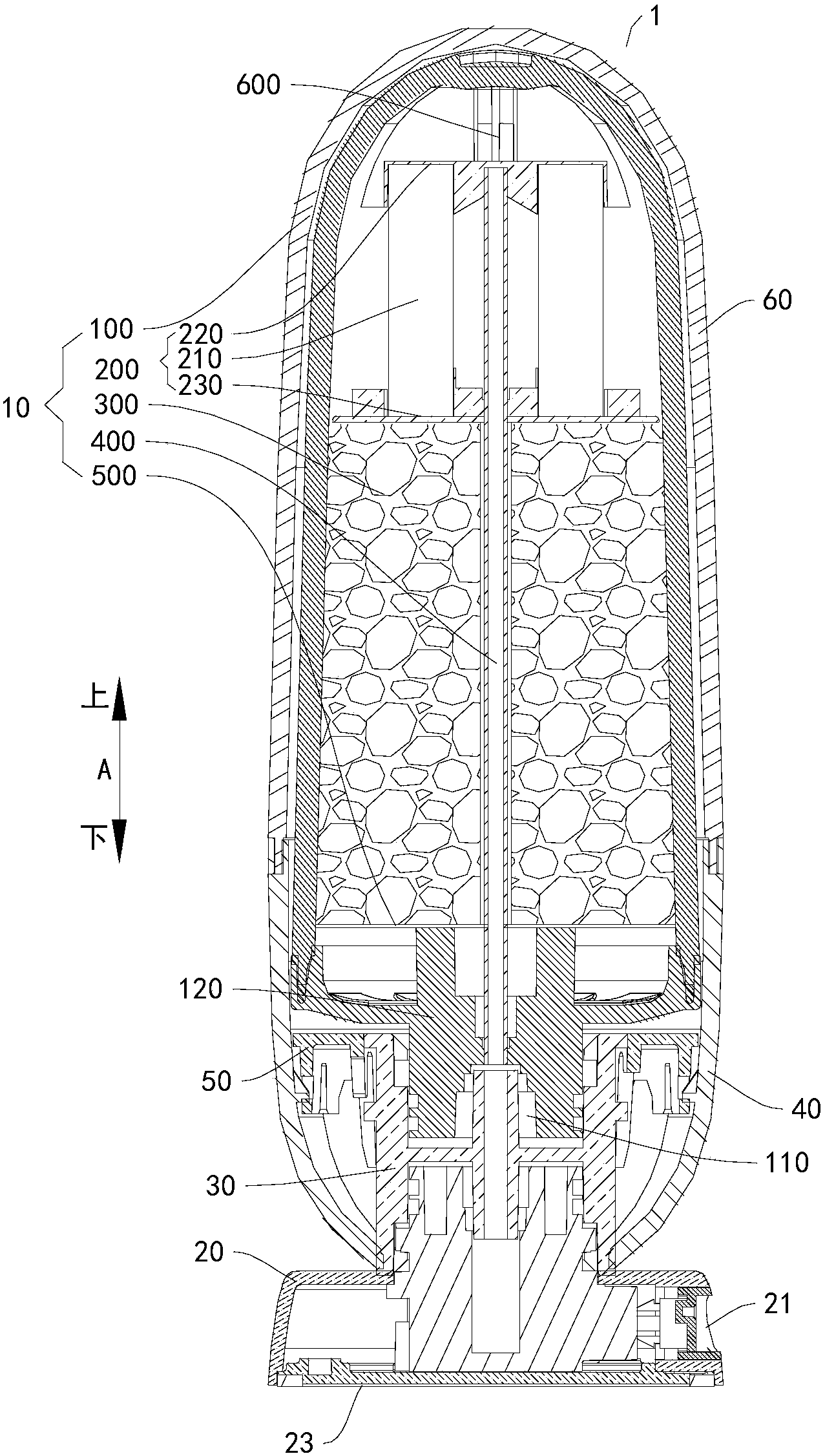

本实用新型公开了一种滤芯、滤芯组件和洗漱水处理器，所述滤芯包括：滤壳，所述滤壳的底壁上设有滤芯进水口;净水滤芯，所述净水滤芯设在所述滤壳内且位于所述滤壳的顶部;软水滤芯，所述软水滤芯设在所述滤壳内且位于所述净水滤芯下方;出水导管，所述出水导管设在所述滤壳内，所述出水导管的上端伸入所述净水滤芯且下端露出所述滤壳。根据本实用新型实施例的滤芯能够对水进行软化和净化，具有结构简单、安装方便、成本低、占用空间小等优点。
权利要求书
1.一种滤芯，其特征在于，包括：
滤壳，所述滤壳的底壁上设有滤芯进水口;
净水滤芯，所述净水滤芯设在所述滤壳内且位于所述滤壳的顶部;
软水滤芯，所述软水滤芯设在所述滤壳内且位于所述净水滤芯下方;
出水导管，所述出水导管设在所述滤壳内，所述出水导管的上端伸入所述净水滤芯且下端露出所述滤壳，所述出水导管的伸入所述净水滤芯的部分的周壁上设有集水孔。
2.根据权利要求1所述的滤芯，其特征在于，所述净水滤芯包括：
净水滤材，所述净水滤材为中空的圆柱形;
顶盖，所述顶盖封盖所述净水滤材的顶端;
透水底盖，所述透水底盖封盖所述净水滤材的下端且分隔所述净水滤材和所述软水滤芯，所述透水底盖上设有通孔，所述出水导管的上端由所述通孔伸入所述净水滤材并邻近所述顶盖设置且所述出水导管与所述透水底盖之间密封。
3.根据权利要求2所述的滤芯，其特征在于，所述透水底盖包括：
隔板，所述隔板设在所述净水滤材和所述软水滤芯之间且外周缘设有若干过水孔;
隔网，所述隔网设在所述隔板上且覆盖若干所述过水孔。
4.根据权利要求3所述的滤芯，其特征在于，所述过水孔为多个且沿所述隔板的周向间隔设置。
5.根据权利要求3所述的滤芯，其特征在于，所述隔网为不锈钢网、PP棉网或无纺布网中的一种或几种。
6.根据权利要求2所述的滤芯，其特征在于，所述净水滤材为活性炭、滤纸、陶瓷球、亚硫酸钙或KDF，所述软水滤芯为离子交换树脂或陶瓷球。
7.根据权利要求1所述的滤芯，其特征在于，还包括：
粗滤件，所述粗滤件设在所述滤壳内，所述粗滤件位于所述滤芯进水口和所述软水滤芯之间且与所述滤壳的内底面间隔设置，所述软水滤芯支撑在所述粗滤件上。
8.根据权利要求7所述的滤芯，其特征在于，所述粗滤件包括：
支架;
粗滤层，所述粗滤层设在所述支架上。
9.根据权利要求8所述的滤芯，其特征在于，所述支架为多孔件，所述粗滤层为PP棉或无纺布且所述粗滤层的外周沿与所述滤壳的内周面密封。
10.根据权利要求1所述的滤芯，其特征在于，所述滤壳包括位于所述滤壳底部且可拆 卸的弹性止水接头，所述出水导管的下端穿过所述弹性止水接头，所述弹性止水接头的下方达到预定压力后所述弹性止水接头与所述出水导管的外周面间隔开以形成所述滤芯进水口。
11.根据权利要求1所述的滤芯，其特征在于，所述净水滤芯和所述滤壳的内顶面之间设有用于固定所述净水滤芯的固定块。
12.一种滤芯组件，包括：
底座，所述底座内具有底座进水口和底座出水口;
根据权利要求1-11中任一项所述的滤芯，所述滤芯可拆卸地安装在所述底座上，所述滤芯进水口与所述底座进水口连通且所述出水导管的下端与所述底座出水口连通。
13.根据权利要求12所述的滤芯组件，其特征在于，还包括：
滤芯转接头，所述滤芯通过所述滤芯转接头可拆卸地安装在所述底座上。
14.根据权利要求13所述的滤芯组件，其特征在于，还包括：
下外壳，所述下外壳安装在所述底座上且所述滤芯转接头位于所述下外壳内;
滤芯固定座，所述滤芯固定座设在所述下外壳内且所述滤芯支撑在所述滤芯固定座上;
上外壳，所述上外壳可拆卸地安装在所述下外壳上且与所述下外壳共同限定出滤芯容纳腔，所述滤芯位于所述滤芯容纳腔内。
15.根据权利要求12所述的滤芯组件，其特征在于，所述底座上设有适于放置在水平承载面上的放置平面且所述放置平面上设有防滑结构，所述底座进水口和所述底座出水口设在所述底座的侧表面上。
16.一种洗漱水处理器，其特征在于，包括根据权利要求12-15中任一项所述的滤芯组件。
说明书
滤芯、滤芯组件和洗漱水处理器
技术领域
本实用新型涉及电器制造技术领域，具体而言，涉及一种滤芯、具有所述滤芯的滤芯组件和具有所述滤芯组件的洗漱水处理器。
背景技术
人们在日常生活中，通常直接采用自来水进行洁面等盥洗活动，清洁效果较差，部分用户长期使用后容易出现皮肤干燥、头发干涩、皮肤瘙痒，甚至过敏等现象，对用户正常生活造成不良影响。
实用新型内容
本实用新型基于本申请的发明人对以下事实和问题的发现作出的：
为了保证自来水的卫生安全，饮用水卫生规范中规定，末端自来水中余氯的含量不得低于0.05mg/L，自来水厂为了保证较远距离的用户家中自来水出水余氯含量满足标准要求，在自来水出厂时会加入较多的余氯，这样离自来水厂较近的用户，其家中自来水中余氯的含量就会比较高，有些地方甚至高于1mg/L。
余氯有刺鼻的消毒水味道，使用含余氯较高的水沐浴，会使头发干涩，皮肤瘙痒，甚至会有皮肤过敏等现象。多数市政自来水水碱过高，水质呈现碱性，而健康人的皮肤呈弱酸性，用硬度高的碱性水进行洁面等盥洗活动，会使皮肤干燥，破坏皮肤保护层，水中的硬度离子也会影响洁肤用品的清洁效果，水质干涩，体验感差。
申请人通过实验进一步分析，对自来水进行软化，能够调节自来水的pH值，从而产生弱酸性的水质，这种水能够保护人体皮肤的弱酸性保护膜，软化水对保护皮肤和美容有着非常好的效果，软化水清洗皮肤，无刺激性，溶解度增大，对皮肤和头发有很好的润滑保护作用。
为此，本实用新型提出一种滤芯，该滤芯复合有净化和软化功能，并且结构简单、安装方便、成本低、占用空间小。
本实用新型还提出一种具有所述滤芯的滤芯组件。
本实用新型还提出一种具有所述滤芯组件的洗漱水处理器。
为实现上述目的，本实用新型的第一方面提出一种滤芯，所述滤芯包括：滤壳，所述滤 壳的底壁上设有滤芯进水口;净水滤芯，所述净水滤芯设在所述滤壳内且位于所述滤壳的顶部;软水滤芯，所述软水滤芯设在所述滤壳内且位于所述净水滤芯下方;出水导管，所述出水导管设在所述滤壳内，所述出水导管的上端伸入所述净水滤芯且下端露出所述滤壳。
根据本实用新型的滤芯，能够对水进行软化和净化，具有结构简单、安装方便、成本低、占用空间小等优点。
另外，根据本实用新型的滤芯还可以具有如下附加的技术特征：
所述净水滤芯包括：净水滤材，所述净水滤材为中空的圆柱形;顶盖，所述顶盖封盖所述净水滤材的顶端;透水底盖，所述透水底盖封盖所述净水滤材的下端且分隔所述净水滤材和所述软水滤芯，所述透水底盖上设有通孔，所述出水导管的上端由所述通孔伸入所述净水滤材并邻近所述顶盖设置且所述出水导管与所述透水底盖之间密封。
所述透水底盖包括：隔板，所述隔板设在所述净水滤材和所述软水滤芯之间且外周缘设有若干过水孔;隔网，所述隔网设在所述隔板上且覆盖若干所述过水孔。
所述过水孔为多个且沿所述隔板的周向间隔设置。
所述隔网为不锈钢网、PP棉网或无纺布网中的一种或几种。
所述净水滤材为活性炭、滤纸、陶瓷球、亚硫酸钙或KDF，所述软水滤芯为离子交换树脂或陶瓷球。
所述出水导管的伸入所述净水滤芯的部分的周壁上设有集水孔。
所述滤芯还包括：粗滤件，所述粗滤件设在所述滤壳内，所述粗滤件位于所述滤芯进水口和所述软水滤芯之间且与所述滤壳的内底面间隔设置，所述软水滤芯支撑在所述粗滤件上。
所述粗滤件包括：支架;粗滤层，所述粗滤层设在所述支架上。
所述支架为多孔件，所述粗滤层为PP棉或无纺布且所述粗滤层的外周沿与所述滤壳的内周面密封。
所述滤壳包括位于所述滤壳底部且可拆卸的弹性止水接头，所述出水导管的下端穿过所述弹性止水接头，所述弹性止水接头的下方达到预定压力后所述弹性止水接头与所述出水导管的外周面间隔开以形成所述滤芯进水口。
所述净水滤芯和所述滤壳的内顶面之间设有用于固定所述净水滤芯的固定块。
本实用新型的第二方面提出一种滤芯组件，所述滤芯组件包括：底座，所述底座内具有底座进水口和底座出水口;根据本实用新型的第一方面所述的滤芯，所述滤芯可拆卸地安装在所述底座上，所述滤芯进水口与所述底座进水口连通且所述出水导管的下端与所述底座出水口连通。
根据本实用新型的滤芯组件，通过利用根据本实用新型的第一方面所述的滤芯，能够对 水进行软化和净化，具有安装方便、成本低、占用空间小等优点。
所述滤芯组件还包括：滤芯转接头，所述滤芯通过所述滤芯转接头可拆卸地安装在所述底座上。
所述滤芯组件还包括：下外壳，所述下外壳安装在所述底座上且所述滤芯转接头位于所述下外壳内;滤芯固定座，所述滤芯固定座设在所述下外壳内且所述滤芯支撑在所述滤芯固定座上;上外壳，所述上外壳可拆卸地安装在所述下外壳上且与所述下外壳共同限定出滤芯容纳腔，所述滤芯位于所述滤芯容纳腔内。
所述底座上设有适于放置在水平承载面上的放置平面且所述放置平面上设有防滑结构，所述底座进水口和所述底座出水口设在所述底座的侧表面上。
本实用新型的第三方面提出一种洗漱水处理器，所述洗漱水处理器包括根据本实用新型的第二方面所述的滤芯组件。
根据本实用新型的洗漱水处理器，通过利用根据本实用新型的第二方面所述的滤芯组件，能够制备洗漱用水，具有安装方便、成本低、占用空间小等优点。
