申请日2016.03.02
公开(公告)日2016.06.08
IPC分类号C02F11/12; C02F11/18
摘要
本发明公开了一种带温度调节的污泥干化系统，包括干化器、进料装置、出料装置、燃烧器、进气管道、CHP废气管道、CHP废水循环系统、气化器、蒸汽管道、排气管道、温度监测探头、湿度监测探头、控制柜。在干化器内设置温度监测探头和湿度监测探头，在进气管道的进气口前设置阀门，控制柜获取干化器内的温度和湿度后，通过控制阀门来实现控制干化器内的温度和湿度，自动化程度高，控制精度高，烘干效率高，烘干效果好，能源利用率高;在进气管道上设置多个进气口分别连接不通的废热气体，利用工业废热来代替燃料燃烧产生的热能，节约能源，降低成本;设置CHP废水循环系统，通过废水的热能来给进气管道内的气体加热，进一步节约了能源。
权利要求书

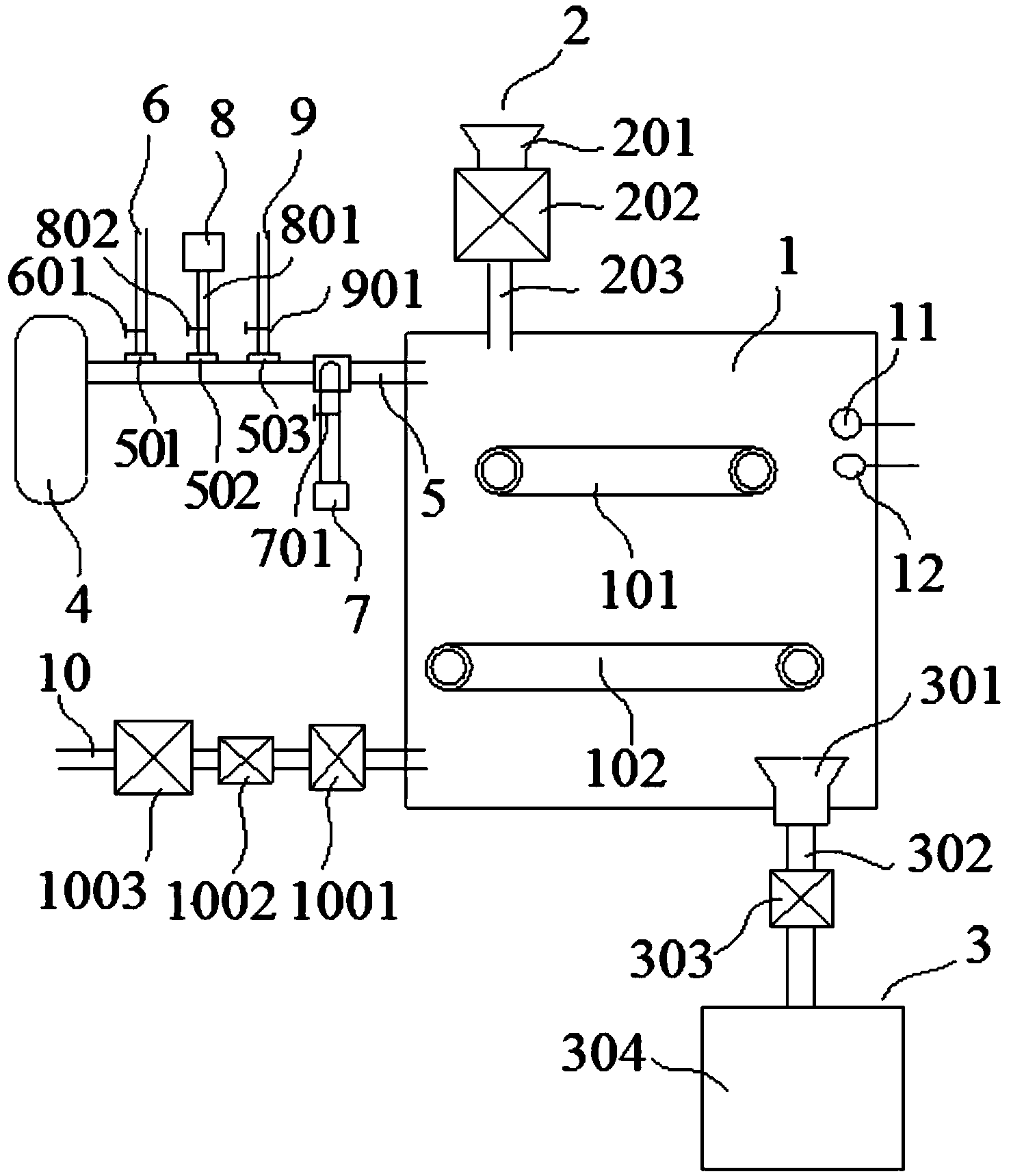

1.一种带温度调节的污泥干化系统，其特征在于，包括：
干化器(1)，所述干化器(1)内设置第一污泥传送装置(101)和第二污泥传送装置(102);
进料装置(2)，所示进料装置(2)包括进料口(201)、压出机(202)、进料管道(203)，所述进料口(201)与所述压出机(202)连接，所述压出机(202)通过所述进料管道(203)与所述干化器(1)的上端连通;
出料装置(3)，所述出料装置(3)包括出料口(301)、出料管道(302)、冷却器(303)、收集器(304)，所述出料口(301)与所述干化器(1)的下端连通，所述出料管道(302)的第一端连接所述出料口(301)，所述出料管道(302)的第二端连接所述收集器(304)，所述冷却器(303)设置在所述出料管道(302)上;
燃烧器(4)和进气管道(5)，所述燃烧器(4)通过所述进气管道(5)与所述干化器(1)的侧面连通，所述进气管道(5)上设置有第一进气口(501)、第二进气口(502)、第三进气口(503);
CHP废气管道(6)，所述CHP废弃管道(6)与所述第一进气口(501)连通，所述CHP废弃管道(6)上设置有第一阀门(601);
CHP废水循环系统(7)，所述CHP废水循环系统(7)设置在所述进气管道(5)上，所述CHP废水循环系统(7)上设置有第二阀门(701);
气化器(8)，所述气化器(8)通过煤气管道(801)与所述第二进气口(502)连通，所述煤气管道(801)上设置有第三阀门(802);
蒸汽管道(9)，所述蒸汽管道(9)与所述第三进气口(503)连通，所述蒸汽管道(9)上设置有第四阀门(901);
排气管道(10)，所述排气管道(10)与所述干化器(1)的侧壁连通，所述排气管道(10)上设置有抽风机(1001)、除尘器(1002)、生物除臭装置(1003);
温度监测探头(11)和湿度监测探头(12)，所述温度监测探头(11)和所述湿度监测探头(12)设置在所述干化器(1)内;
控制柜(13)，所述控制柜(13)设置在所述干化器(1)外侧，所述控制柜(13)分别与所述第一污泥传送装置(101)、所述第二污泥传送装置(102)、所述压出机(202)、所述冷却器(303)、所述第一阀门(601)、所述第二阀门(701)、所述第三阀门(802)、所述第四阀门(901)、所述抽风机(1001)、所述除尘器(1002)、所述生物除臭装置(1003)、所述温度监测探头(11)、所述湿度监测探头(12)连接。
2.根据权利要求1所述的带温度调节的污泥干化系统，其特征在于：
所述第一污泥传送装置(101)和所述第二污泥传送装置(102)结构相同，所述第二污泥传送装置(102)设置在所述第一污泥传送装置(101)的下方。
3.根据权利要求2所述的带温度调节的污泥干化系统，其特征在于：
所述第一污泥传送装置(101)包括第一传送轮(1011)、传送带(1012)、第二传送轮(1013)，所述第一传送轮(1011)连接有第一电机(1014)，所述第二传送轮(1013)连接有第二电机(1015)。
4.根据权利要求1所述的带温度调节的污泥干化系统，其特征在于：
所述冷却器(303)为水冷系统或者风冷电扇。
5.根据权利要求1所述的带温度调节的污泥干化系统，其特征在于：
所述控制柜(13)表面设置有显示屏(1301)，所述显示屏(1301)为LED显示屏，所述显示屏(1301)用于显示所述干化器(1)内的温度及湿度。
6.根据权利要求1所述的带温度调节的污泥干化系统，其特征在于：
所述控制柜(13)表面设置有报警指示灯(1302)，所述报警指示灯(1302)为三色报警指示灯，所述报警指示灯(1302)用于指示所述干化炉(1)内温度过高。
说明书
一种带温度调节的污泥干化系统
技术领域：
本发明属于污泥处理设备技术领域，具体是涉及一种带温度调节的污泥干化系统。
背景技术：
目前，大城市的污泥处置变得困难和昂贵，长距离污泥拖运，燃料和运输费用上升，污泥填埋消耗大量土地资源，并且费用上升，湿污泥直接焚烧费用昂贵，并且因为雾霾等问题，市民反对在城内建造焚烧炉。污泥热干化是一种安全可靠，快速高效和规模化污泥减量技术，污泥干化sludgedrying是指通过渗滤或蒸发等作用，从污泥中去除大部分含水量的过程。污泥进行热干化后可以达到以下效果：将污泥从25%DS干化至90%DS，重量减低约78%，产品容易后处理，可以进行能源和物质回收利用，有害物质返回进入环境的可能降低至最低程度。在干化处理费用中，最大费用来自能源消耗，如果这些热能可被工业废热替代，干化费用将大幅下降。
一般的污泥干化系统采用的是以燃煤热风炉产生的热风作为烘干热源，烘干效率低，成本也比较高，干化后烟气中的水蒸汽含量很大，存在污泥颗粒无法很好分离而导致总含尘量过高以及臭气浓度过高的问题。且在烘干过程中，无法获取烘干设备中的温度，温度过高提高不了烘干效率，浪费能源，温度过低则不能充分地对污泥进行烘干，烘干效果差。
发明内容：
为此，本发明所要解决的技术问题在于现有技术中污泥干化系统烘干效率低、成本高、干化后烟气中的水蒸气含量过高，烘干过程中无法获取烘干设备中的温度，温度过高提高不了烘干效率，浪费能源，温度过低则不能充分地对污泥进行烘干，烘干效果差，从而提出一种带温度调节的污泥干化系统。
为达到上述目的，本发明的技术方案如下：
一种带温度调节的污泥干化系统，包括：
干化器，所述干化器内设置第一污泥传送装置和第二污泥传送装置。
进料装置，所示进料装置包括进料口、压出机、进料管道，所述进料口与所述压出机连接，所述压出机通过所述进料管道与所述干化器的上端连通。
出料装置，所述出料装置包括出料口、出料管道、冷却器、收集器，所述出料口与所述干化器的下端连通，所述出料管道的第一端连接所述出料口，所述出料管道的第二端连接所述收集器，所述冷却器设置在所述出料管道上。
燃烧器和进气管道，所述燃烧器通过所述进气管道与所述干化器的侧面连通，所述进气管道上设置有第一进气口、第二进气口、第三进气口。
CHP废气管道，所述CHP废弃管道与所述第一进气口连通，所述CHP废弃管道上设置有第一阀门。
CHP废水循环系统，所述CHP废水循环系统设置在所述进气管道上，所述CHP废水循环系统上设置有第二阀门。
气化器，所述气化器通过煤气管道与所述第二进气口连通，所述煤气管道上设置有第三阀门。
蒸汽管道，所述蒸汽管道与所述第三进气口连通，所述蒸汽管道上设置有第四阀门。
排气管道，所述排气管道与所述干化器的侧壁连通，所述排气管道上设置有抽风机、除尘器、生物除臭装置。
温度监测探头和湿度监测探头，所述温度监测探头和所述湿度监测探头设置在所述干化器内。
控制柜，所述控制柜设置在所述干化器外侧，所述控制柜分别与所述第一污泥传送装置、所述第二污泥传送装置、所述压出机、所述冷却器、所述第一阀门、所述第二阀门、所述第三阀门、所述第四阀门、所述抽风机、所述除尘器、所述生物除臭装置、所述温度监测探头、所述湿度监测探头连接。
作为上述技术方案的优选，所述第一污泥传送装置和所述第二污泥传送装置结构相同，所述第二污泥传送装置设置在所述第一污泥传送装置的下方。
作为上述技术方案的优选，所述第一污泥传送装置包括第一传送轮、传送带、第二传送轮，所述第一传送轮连接有第一电机，所述第二传送轮连接有第二电机。
作为上述技术方案的优选，所述冷却器为水冷系统或者风冷电扇。
作为上述技术方案的优选，所述控制柜表面设置有显示屏，所述显示屏为LED显示屏，所述显示屏用于显示所述干化器内的温度及湿度。
作为上述技术方案的优选，所述控制柜表面设置有报警指示灯，所述报警指示灯为三色报警指示灯，所述报警指示灯用于指示所述干化炉内温度过高。
本发明的有益效果在于：其通过在干化器内设置温度监测探头和湿度监测探头，在进气管道的进气口前设置阀门，控制柜获取干化器内的温度和湿度后，通过控制阀门来实现控制干化器内的温度和湿度，自动化程度高，控制精度高，污泥烘干效率高，污泥烘干效果好，能源利用率高;其通过在进料装置中设置压出机，可以对进入干化器的污泥进行预处理，提高污泥在干化器中的烘干效率;其通过在出料装置中设置冷却器，可以对出料污泥进行冷却处理，使得出料的温度低于标准值;其通过设置在进气管道上设置多个进气口分别连接不通的废热气体，利用工业废热来代替燃料燃烧产生的热能，节约能源，降低成本;其通过设置CHP废水循环系统，通过废水的热能来给进气管道内的气体加热，进一步节约了能源，降低了成本;其通过在排气管道上设置除尘器和生物除臭装置，可以对排放到外部环境中的空气进行净化处理，防止污染环境。本装置结构简单、加工成本低、节约能源、自动化程度高。
