申请日2017.03.03
公开(公告)日2017.11.03
IPC分类号C02F1/44
摘要
本实用新型公开了一种海上平台生产污水物化段预处理装置，包括污水罐、内部设置有板式陶瓷膜的膜柜以及清水柜，在所述污水罐与所述膜柜之间的进水管上设置有用于将所述污水罐中的水抽至所述膜柜的进水泵以及用于控制进水管通断的进水电磁阀，在所述膜柜与所述清水柜之间的出水管上设置有提升泵用于将膜柜过滤出的清水抽送至所述清水柜，在所述出水管上并位于所述提升泵与所述膜柜之间设置有出水电磁阀，所述清水柜通过反冲洗水管连接于所述出水管的位于所述出水电磁阀与所述膜柜之间的部分上，在所述反冲洗水管上设置有出水泵，在所述提升泵与出水电磁阀之间的管路上设置有负压表。本实用新型的避免了清理不及时而影响过滤效率的缺陷，也避免了资源的浪费，有效节约成本。
权利要求书
1.一种海上平台生产污水物化段预处理装置，其特征在于：包括污水罐、内部设置有板式陶瓷膜的膜柜以及清水柜，在所述污水罐与所述膜柜之间的进水管上设置有用于将所述污水罐中的水抽至所述膜柜的进水泵以及用于控制进水管通断的进水电磁阀，在所述膜柜与所述清水柜之间的出水管上设置有提升泵用于将膜柜过滤出的清水抽送至所述清水柜，在所述出水管上并位于所述提升泵与所述膜柜之间设置有出水电磁阀，所述清水柜通过反冲洗水管连接于所述出水管的位于所述出水电磁阀与所述膜柜之间的部分上，在所述反冲洗水管上设置有出水泵，在所述提升泵与出水电磁阀之间的管路上设置有负压表。
2.如权利要求1所述的海上平台生产污水物化段预处理装置，其特征在于：所述海上平台生产污水物化段预处理装置还包括风机，所述风机通过风管连接至所述膜柜内的曝气口用于对板式陶瓷膜进行曝气。
3.如权利要求1所述的海上平台生产污水物化段预处理装置，其特征在于：所述板式陶瓷膜为抽屉式陶瓷过滤膜。
4.如权利要求1所述的海上平台生产污水物化段预处理装置，其特征在于：在所述膜柜中设置有压差式液位计。
5.如权利要求1所述的海上平台生产污水物化段预处理装置，其特征在于：所述提升泵的出水口设置有单向阀。
6.如权利要求1所述的海上平台生产污水物化段预处理装置，其特征在于：所述膜柜和/或所述清水柜中设有溢流口。
7.如权利要求1所述的海上平台生产污水物化段预处理装置，其特征在于：所述出水泵的出水口连接有所述反冲洗水管以及清水排水管，在所述反冲洗水管上设置有反冲洗电磁阀，在所述清水排水管上设置有排水电磁阀。
8.如权利要求1-7任一项所述的海上平台生产污水物化段预处理装置，其特征在于：所述海上平台生产污水物化段预处理装置还包括控制单元，所述负压表、进水电磁阀、出水电磁阀、反冲洗电磁阀以及排水电磁阀分别连接于所述控制单元，所述控制单元用于在所述负压表监测到的数据超过指定阈值后在预设的一段时间内关闭所述进水电磁阀和出水电磁阀以及排水电磁阀、启动所述反冲洗电磁阀。
9.如权利要求8所述的海上平台生产污水物化段预处理装置，其特征在于：所述控制单元为单片机。
说明书
一种海上平台生产污水物化段预处理装置
技术领域
本实用新型涉及一种海上平台生产污水物化段预处理装置，属于水处理技术领域。
背景技术
海上平台的生产污水物化系统一般采用自然沉降加高效聚结分离除油、气浮选除油、混凝沉降除COD、过滤等四级处理工艺。现有技术中，为保证出水水质，在上述处理的基础上，通过双滤料过滤器进行过滤，保证出水含油及COD降至标准以下，双滤料过滤器具有滤料级配合理、滤层含污能力大、去除悬浮物效果好的特点，双滤料过滤半年需要更换一次，在持续使用过程中需要定期进行反冲洗，以保证良好的过滤效果，但定期进行反冲洗存在的不足之处在于：如果一段时间内进行了大量的过滤作业，则有可能过滤器内短期内积攒了较多的杂质，因此在反冲洗之前则会影响过滤效果;如果一段时间内进行的过滤作业较少，则过滤器内积攒的杂质可能较少无需进行反冲洗，而到期时进行反冲洗则造成浪费。
实用新型内容
因此，本实用新型的目的在于克服现有技术中的缺陷，提供一种海上平台生产污水物化段预处理装置，通过设置负压表监测过滤器的过滤效率，从而能够根据实际情况对过滤器进行反冲洗。

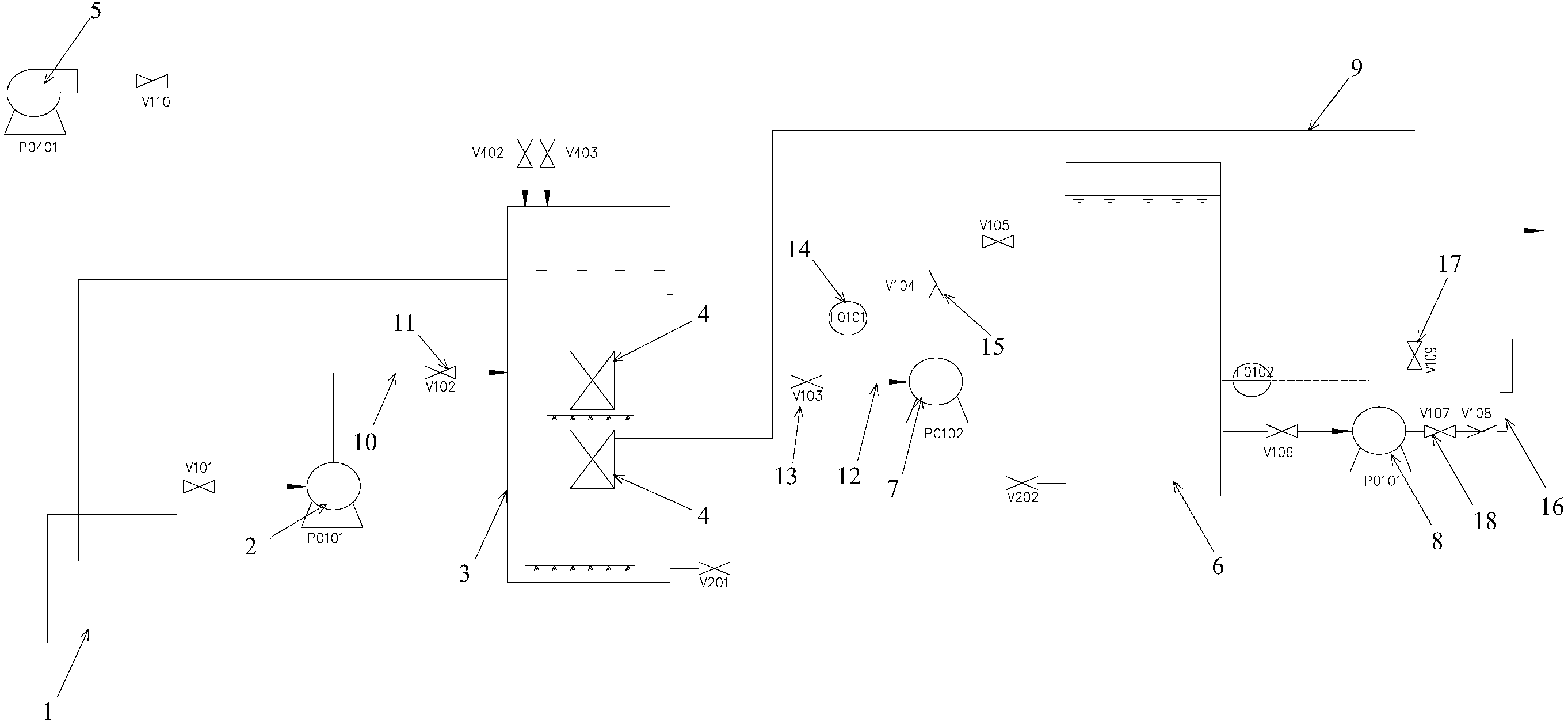

为了实现上述目的，本实用新型的一种海上平台生产污水物化段预处理装置，包括污水罐、内部设置有板式陶瓷膜的膜柜以及清水柜，在所述污水罐与所述膜柜之间的进水管上设置有用于将所述污水罐中的水抽至所述膜柜的进水泵以及用于控制进水管通断的进水电磁阀，在所述膜柜与所述清水柜之间的出水管上设置有提升泵用于将膜柜过滤出的清水抽送至所述清水柜，在所述出水管上并位于所述提升泵与所述膜柜之间设置有出水电磁阀，所述清水柜通过反冲洗水管连接于所述出水管的位于所述出水电磁阀与所述膜柜之间的部分上，在所述反冲洗水管上设置有出水泵，在所述提升泵与出水电磁阀之间的管路上设置有负压表。
所述海上平台生产污水物化段预处理装置还包括风机，所述风机通过风管连接至所述膜柜内的曝气口用于对板式陶瓷膜进行曝气。
所述板式陶瓷膜为抽屉式陶瓷过滤膜。
在所述膜柜中设置有压差式液位计。
所述提升泵的出水口设置有单向阀。
所述膜柜和/或所述清水柜中设有溢流口。
所述出水泵的出水口连接有所述反冲洗水管以及清水排水管，在所述反冲洗水管上设置有反冲洗电磁阀，在所述清水排水管上设置有排水电磁阀。
所述海上平台生产污水物化段预处理装置还包括控制单元，所述负压表、进水电磁阀、出水电磁阀、反冲洗电磁阀以及排水电磁阀分别连接于所述控制单元，所述控制单元用于在所述负压表监测到的数据超过指定阈值后在预设的一段时间内关闭所述进水电磁阀和出水电磁阀以及排水电磁阀、启动所述反冲洗电磁阀。
所述控制单元为单片机。
采用上述技术方案，本实用新型的海上平台生产污水物化段预处理装置，通过负压表监测提升泵负压值，当提升泵负压高于指定阈值(例如0.04兆帕)时，这是由板式陶瓷膜上附着有较多杂质从而使过滤出水量下降而造成的现象，因此此时可以关闭所述进水电磁阀和出水电磁阀以及排水电磁阀、启动所述反冲洗电磁阀进行反冲洗，反冲洗一定时间(10s~1min)后，停止反冲洗。本实用新型的海上平台生产污水物化段预处理装置，改变了以往的定时进行反冲洗的方式，从而根据板式陶瓷膜上附着的杂质数量进行针对性的反冲洗，避免了清理不及时而影响过滤效率的缺陷，也避免了资源的浪费，有效节约成本。
