申请日2017.03.03
公开(公告)日2017.12.19
IPC分类号C02F9/12
摘要
本实用新型公开了一种污水消毒净磁化装置，包括第一过滤单元、第二过滤单元、第三过滤单元和净水收集单元，所述第一过滤单元、第二过滤单元、第三过滤单元和净水收集单元依次相连，所述第一过滤单元内设有第一消毒设备和第一过滤层;所述第二过滤单元内设有第二消毒设备、第一超声波水处理设备、第一磁化设备和第二过滤层;所述第三过滤单元内设有第三消毒设备、第二超声波水处理设备、第二磁化设备和第三过滤层。采用本实用新型，具有功能多样，结构简单、占用空间小、便于操作、效率高、水处理效果好的优点。
权利要求书

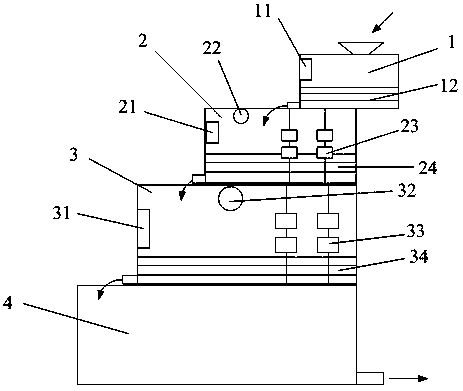

1.一种污水消毒净磁化装置，其特征在于，包括第一过滤单元、第二过滤单元、第三过滤单元和净水收集单元，所述第一过滤单元、第二过滤单元、第三过滤单元和净水收集单元依次相连，
所述第一过滤单元内设有第一消毒设备和第一过滤层;
所述第二过滤单元内设有第二消毒设备、第一超声波水处理设备、第一磁化设备和第二过滤层;
所述第三过滤单元内设有第三消毒设备、第二超声波水处理设备、第二磁化设备和第三过滤层。
2.如权利要求1所述的污水消毒净磁化装置，其特征在于，所述第一过滤单元的出水口与第二过滤单元的进水口相连接，第二过滤单元的出水口与第三过滤单元的进水口相连接，所述第三过滤单元的出水口与净水收集单元的进水口相连接。
3.如权利要求1所述的污水消毒净磁化装置，其特征在于，所述第一消毒设备、第二消毒设备和第三消毒设备为紫外线灯。
4.如权利要求3所述的污水消毒净磁化装置，其特征在于，所述紫外线灯的灯管为臭氧型紫外线灯管。
5.如权利要求4所述的污水消毒净磁化装置，其特征在于，所述第一消毒设备、第二消毒设备和第三消毒设备为臭氧发生器。
6.如权利要求1所述的污水消毒净磁化装置，其特征在于， 所述第一超声波水处理设备和第二超声波水处理设备为超声波反应器。
7.如权利要求1所述的污水消毒净磁化装置，其特征在于，所述第一磁化设备、第二磁化设备为磁化器。
8.如权利要求1所述的污水消毒净磁化装置，其特征在于，所述第一过滤层、第二过滤层和第三过滤层的层数均为3层。
9.如权利要求1所述的污水消毒净磁化装置，其特征在于，所述第一过滤层、第二过滤层和第三过滤层为PP棉过滤层、颗粒活性炭过滤层、压缩活性炭过滤层、T33后置活性炭过滤层、KDF过滤层中的一种或其组合。
10.如权利要求1-9中任一项所述的污水消毒净磁化装置，其特征在于，所述第一过滤层设于第一过滤单元的内底部，所述第二过滤层设于第二过滤单元的内底部，所述第三过滤层设于第三过滤单元的内底部。
说明书
污水消毒净磁化装置
技术领域
本实用新型涉及一种污水处理的技术领域，尤其涉及一种污水消毒净磁化装置。
背景技术
现在社会的水资源遭受很严重的危害，使得人们不敢直接使用自然界中的水，生活或者工业上的水，必须通过专业的水处理设备才能放心的使用。目前水处理的工艺一般是混凝、沉淀、澄清、过滤、消毒、超声波、磁化等。
但是，现有的污水处理装置功能单一，水处理效果差，且结构复杂、占用空间大、操作不便、效率低等。
实用新型内容
本实用新型所要解决的技术问题在于，提供一种污水消毒净磁化装置，其功能多样，结构简单、占用空间小、便于操作、效率高、水处理效果好。
为了解决上述技术问题，本实用新型提供了一种污水消毒净磁化装置，包括第一过滤单元、第二过滤单元、第三过滤单元和净水收集单元，所述第一过滤单元、第二过滤单元、第三过滤单元和净水收集单元依次相连，所述第一过滤单元内设有第一消毒设备和第一过滤层;所述第二过滤单元内设有第二消毒设备、第一超声波水处理设备、第一磁化设备和第二过滤层;所述第三过滤单元内设有第三消毒设备、第二超声波水处理设备、第二磁化设备和第三过滤层。
作为上述方案的改进，所述第一过滤单元的出水口与第二过滤单元的进水口相连接，第二过滤单元的出水口与第三过滤单元的进水口相连接，所述第三过滤单元的出水口与净水收集单元的进水口相连接。
作为上述方案的改进，所述第一消毒设备、第二消毒设备和第三消毒设备为紫外线灯。
作为上述方案的改进，所述紫外线灯的灯管为臭氧型紫外线灯管。
作为上述方案的改进，所述第一消毒设备、第二消毒设备和第三消毒设备为臭氧发生器。
作为上述方案的改进，所述第一超声波水处理设备和第二超声波水处理设备为超声波反应器。
作为上述方案的改进，所述第一磁化设备、第二磁化设备为磁化器。
作为上述方案的改进，所述第一过滤层、第二过滤层和第三过滤层的层数均为3层。
作为上述方案的改进，所述第一过滤层、第二过滤层和第三过滤层为PP棉过滤层、颗粒活性炭过滤层、压缩活性炭过滤层、T33后置活性炭过滤层、KDF过滤层中的一种或其组合。
作为上述方案的改进，所述第一过滤层设于第一过滤单元的内底部，所述第二过滤层设于第二过滤单元的内底部，所述第三过滤层设于第三过滤单元的内底部。
实施本实用新型，具有如下有益效果：
本实用新型提供一种污水消毒净磁化装置，包括第一过滤单元、第二过滤单元、第三过滤单元和净水收集单元，所述第一过滤单元、第二过滤单元、第三过滤单元和净水收集单元依次相连，所述第一过滤单元内设有第一消毒设备和第一过滤层;所述第二过滤单元内设有第二消毒设备、第一超声波水处理设备、第一磁化设备和第二过滤层;所述第三过滤单元内设有第三消毒设备、第二超声波水处理设备、第二磁化设备和第三过滤层。所述第一过滤单元、第二过滤单元和第三过滤单元内均设有过滤层，使污水每流经第一过滤单元、第二过滤单元和第三过滤单元时都得到过滤，过滤充分，过滤效果好。本实用新型兼有过滤、消毒、磁化和超声波水处理功能，消毒设备包括紫外和臭氧消毒功能，功能多样。污水经过多次的过滤、消毒、超声波水处理以及磁化，效率高、水处理效果好，且本实用新型结构简单、占用空间小、便于操作。
