申请日2016.03.01
公开(公告)日2016.07.27
IPC分类号C02F9/02
摘要
本实用新型属于环保水处理技术领域，具体是一种新型的水处理净化装置。本实用新型包括净水箱、储水箱，所述的净水箱设置有外螺纹，储水箱设置有内螺纹，净水箱与储水箱通过螺纹连接，所述的净水箱包括进水腔、过滤腔、出水腔，其中进水腔设置在净水箱的上部，过滤腔设置在净水箱的中部，过滤腔的过滤网将进水腔与过滤腔隔开，出水腔设置在净水箱的底部，所述的出水腔与储水箱通过输水管连接。本实用新型净水箱的过滤腔设置有四层过滤结构，净水过滤效果更好。净水箱的过滤网连接处设置有过滤网安装插口，此结构设计方便更换过滤网，与传统的净水箱相比，省去了拆开净水桶更换过滤网芯的烦恼。
权利要求书
1.一种水处理净化装置，包括净水箱、储水箱，其特征在于，所述的净水箱设置有外螺纹，储水箱设置有内螺纹，净水箱与储水箱通过螺纹连接，所述的净水箱包括进水腔、过滤腔、出水腔，其中进水腔设置在净水箱的上部，过滤腔设置在净水箱的中部，过滤腔的过滤网将进水腔与过滤腔隔开，出水腔设置在净水箱的底部，所述的出水腔与储水箱通过输水管连接。
2.根据权利要求1所述的一种水处理净化装置，其特征在于所述的过滤腔包括四层结构，第一层的颗粒活性炭、第二层的7微米pp棉、第三层的R0膜和第四层的椰壳活性炭。
3.根据权利要求2所述的一种水处理净化装置，其特征在于第一层的颗粒活性炭附着在过滤腔的过滤网下端，所述的pp棉和R0膜设置在颗粒活性炭的下端，第四层的椰壳活性炭设置在R0膜的下端。
4.根据权利要求1所述的一种水处理净化装置，其特征在于过滤腔的过滤网活性连接在进水腔与过滤腔的中间，净水箱的过滤网连接处设置有过滤网安装插口。
5.根据权利要求1所述的一种水处理净化装置，其特征在于所述的储水箱安装有冷、热水出水口，储水箱底部安装有移动滑轮。
说明书
一种水处理净化装置
技术领域
本实用新型属于环保水处理技术领域，具体是一种新型的水处理净化装置。
背景技术
水是生命之源，水污染已经是当前急需解决的一个问题。居民家中，常使用的是桶装纯净水。桶装纯净水包括一次性更换水桶的桶装水和带有过滤芯结构的桶装水。带有过滤芯结构的桶装水需要经常更换过滤芯，以保持良好的水过滤功能。但是，现有技术中，桶装水的过滤效果不是很好，人们更换过滤芯比较麻烦，要将水桶拆开取出过滤芯，影响桶装水的水质。
实用新型内容
本实用新型的目的是为了解决现有技术中的不足，提供一种过滤效果好，方便更换过滤网的水处理净化装置。

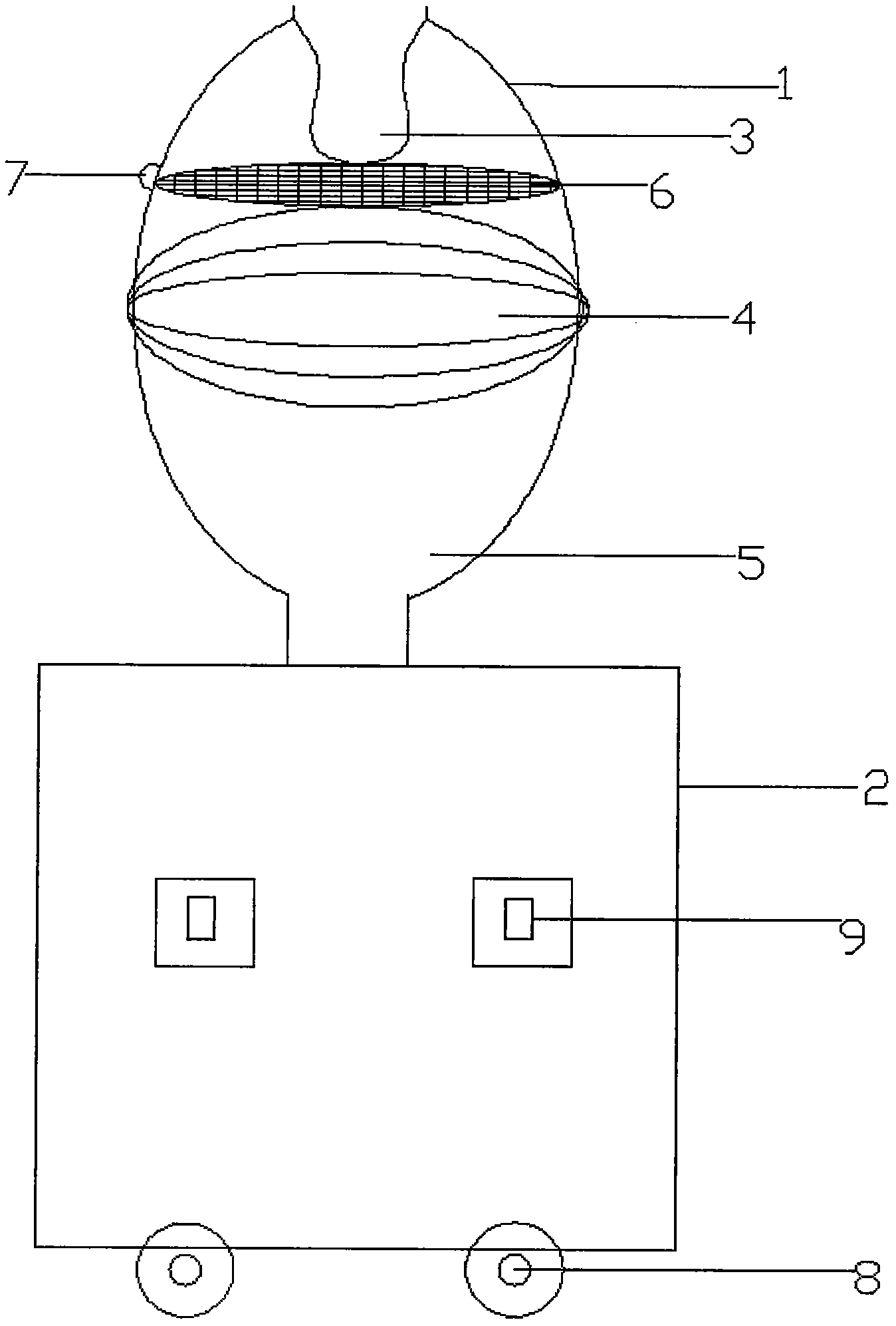

本实用新型包括净水箱、储水箱，所述的净水箱设置有外螺纹，储水箱设置有内螺纹，净水箱与储水箱通过螺纹连接，所述的净水箱包括进水腔、过滤腔、出水腔，其中进水腔设置在净水箱的上部，过滤腔设置在净水箱的中部，过滤腔的过滤网将进水腔与过滤腔隔开，出水腔设置在净水箱的底部，所述的出水腔与储水箱通过输水管连接。
优选的，所述的过滤腔包括四层结构，第一层的颗粒活性炭、第二层的7微米pp棉、第三层的RO膜和第四层的椰壳活性炭。
优选的，第一层的颗粒活性炭附着在过滤腔的过滤网下端，所述的pp棉和RO膜设置在颗粒活性炭的下端，第四层的椰壳活性炭设置在RO膜的下端。
优选的，过滤腔的过滤网活性连接在进水腔与过滤腔的中间，净水箱的过滤网连接处设置有过滤网安装插口。
优选的，所述的储水箱安装有冷、热水出水口，储水箱底部安装有移动滑轮。
本实用新型是一种新型的水处理净化装置，净水箱的过滤腔设置有四层过滤结构，净水过滤效果更好。净水箱的过滤网连接处设置有过滤网安装插口，此结构设计方便更换过滤网，与传统的净水箱相比，省去了拆开净水桶更换过滤网芯的烦恼。本实用新型储水箱底部安装有移动滑轮，方便移动本实用新型。另外，本实用新型实用性强，制造成本不高，本产品适合在同类产品中推广使用。
