申请日2017.03.01
公开(公告)日2017.09.19
IPC分类号C02F7/00; C02F3/02
摘要

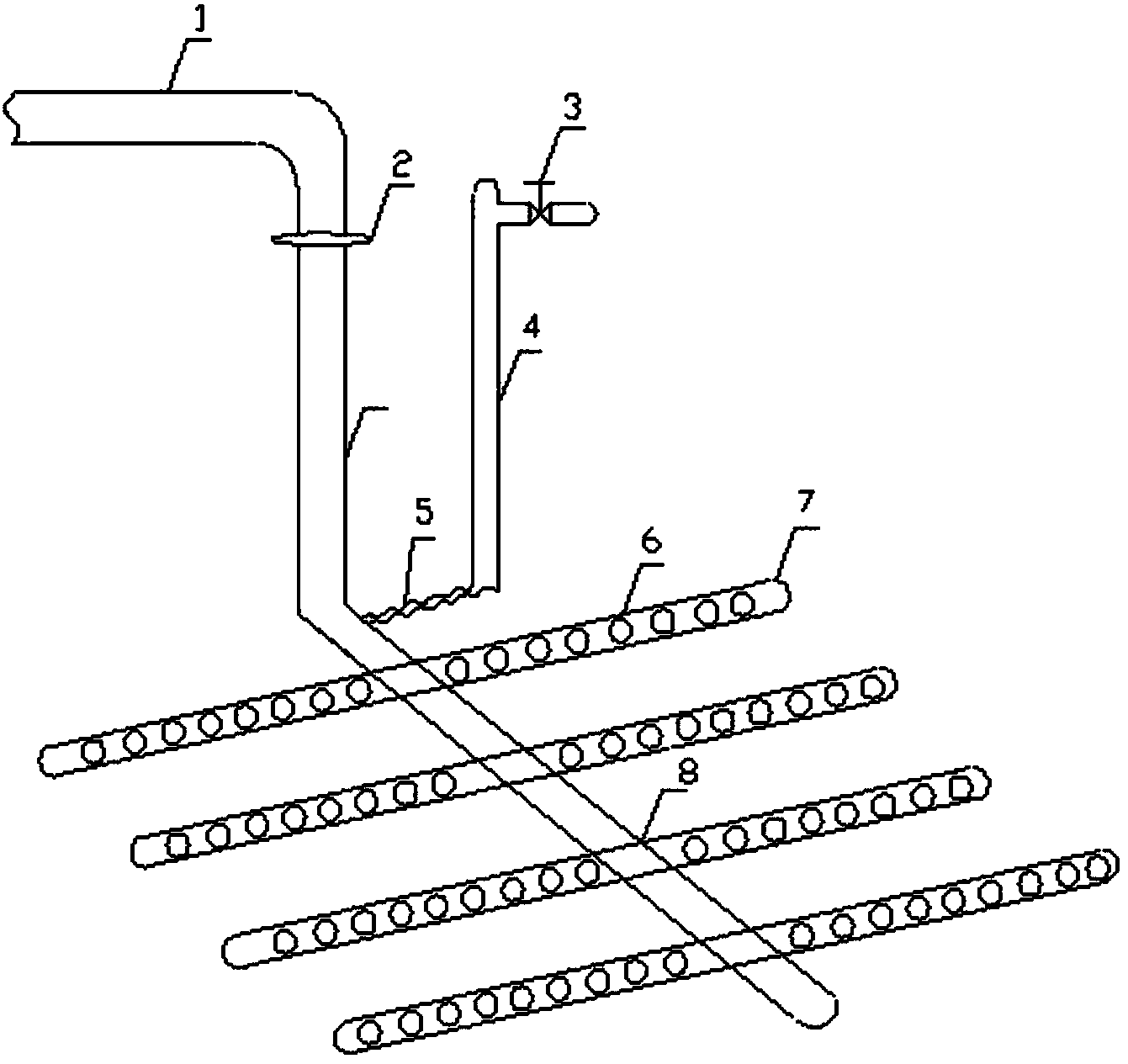

一种废水生化曝气装置及其专用排空机构，包括曝气主体和排空机构;曝气主体设有曝气主管，曝气主管的一端封闭设置，曝气主管的另一端设有进气口，进气口连接有外接曝气管，曝气主管上设有若干曝气支管，曝气支管的上表面设有一排曝气微孔;排空机构包括竖向设置的排空管，排空管的上端设有排空阀，排空管的下端通过连接软管与曝气主管相连，连接软管与曝气主管的连接处靠进曝气主管的进气口设置。本实用新型通过设排空机构，有效实现压缩空气分流，彻底解决曝气系统过量压缩空气造成的微孔曝气出现的橡胶膜撕裂、塑料螺纹管接头断裂等问题;及时排出压缩空气冷凝水、池内污水造成的管道积水。
权利要求书
1.一种废水生化曝气装置专用排空机构，其特征在于：设有竖向设置的排空管，排空管的上端设有排空阀，排空管的下端设有与废水生化曝气装置相连的连接软管。
2.一种废水生化曝气装置，其特征在于：包括曝气主体和权利要求1所述的排空机构;
所述的曝气主体设有曝气主管，曝气主管的一端封闭设置，曝气主管的另一端设有进气口，进气口通过曝气连接件连接有朝上伸出池体水面的外接曝气管，曝气主管上设有若干与曝气主管垂直相接的曝气支管，曝气支管沿曝气主管的轴线并排设置，所述曝气支管的上表面设有一排曝气微孔，曝气微孔沿曝气支管的轴线设置，曝气主管上设有与连接软管相接的排空口。
3.根据权利要求2所述的废水生化曝气装置，其特征在于：所述外接曝气管与曝气主管之间通过法兰相接。
4.根据权利要求2所述的废水生化曝气装置，其特征在于：所述曝气支管由对称设在曝气主管两侧的左侧支管与右侧支管组成。
5.根据权利要求4所述的废水生化曝气装置，其特征在于：所述的左侧支管和右侧支管均呈锥状设置，左侧支管、右侧支管靠近曝气主管的一端为大端，左侧支管、右侧支管远离曝气主管的一端为小端。
6.根据权利要求2所述的废水生化曝气装置，其特征在于：在所述曝气主管上设有安装曝气支管的孔道。
7.根据权利要求2所述的废水生化曝气装置，其特征在于：所述排空口设在靠近进气口的曝气主管上。
说明书
一种废水生化曝气装置及其专用排空机构
技术领域
本实用新型涉及一种污水处理设备，特别涉及一种废水生化曝气装置及其专用排空机构。
背景技术
在生化曝气系统中，常出现的问题是生化池中曝气不均，甚至出现局部曝气而大面积不曝气的现象，这样的话，氧的利用率非常低，造成生化池短路，有机物得不到有效降解，废水不能达标排放。现有生化曝气过程中，主要现象有：网状膜式曝气器橡胶膜撕裂;曝气器的塑料螺纹管接头断裂，导致曝气器从分支管上脱落。
通过分析，主要原因如下：一方面是压缩空气过量造成橡胶膜破裂，因此，需要在压缩空气主干管上进行空气分流;另一方面是压缩空气的冷凝水造成管道积水，当积水达到一定量时，压缩空气将管道内的积水快速推至分支管上的曝气器内，橡胶膜微孔来不及排放，曝气器内的水压迅速升高，将曝气器的橡胶膜撕裂，导致曝气不均;积水严重时发生数个曝气器的塑料螺纹管接头断裂，导致曝气器从分支管上脱落，压缩空气从曝气器脱落的管口喷出，从而出现局部曝气而大面积不曝气的现象，造成生化池短路，最终影响到水质的达标排放。
发明内容
本实用新型所要解决的技术问题是针对现有技术的不足，提供一种设计合理，能分流曝气系统中过量压缩空气的专用排空机构。
本实用新型所要解决的另一技术问题是针对现有技术的不足，提供一种设计合理，曝气效果好的废水生化曝气装置。
本实用新型所要解决的技术问题是通过以下的技术方案来实现的，本实用新型是一种废水生化曝气装置专用排空机构，其特点是，设有竖向设置的排空管，排空管的上端设有排空阀，排空阀设在池体水面以上，排空管的下端设有与废水生化曝气装置相连的连接软管。
本实用新型所要解决的另一技术问题是通过以下的技术方案来实现的，本实用新型是一种废水生化曝气装置，其特点是，包括曝气主体和上述的排空机构;
所述的曝气主体设有曝气主管，曝气主管的一端封闭设置，曝气主管的另一端设有进气口，进气口通过曝气连接件连接有朝上伸出池体水面的外接曝气管，曝气主管上设有若干与曝气主管垂直相接的曝气支管，曝气支管沿曝气主管的轴线并排设置，所述曝气支管的上表面设有一排曝气微孔，曝气微孔沿曝气支管的轴线设置，曝气主管上设有与连接软管相接的排空口，所述排空口设在靠进进气口的曝气主管上。
本实用新型所要解决的技术问题还可以通过以下的技术方案来实现的，所述外接曝气管与曝气主管之间通过法兰相接。
本实用新型所要解决的技术问题还可以通过以下的技术方案来实现的，所述曝气支管由对称设在曝气主管两侧的左侧支管与右侧支管组成，所述的左侧支管和右侧支管均呈锥状设置，左侧支管、右侧支管靠近曝气主管的一端为大端，左侧支管、右侧支管远离曝气主管的一端为小端。
本实用新型所要解决的技术问题还可以通过以下的技术方案来实现的，在所述曝气主管上设有安装曝气支管的孔道。
与现有技术相比，本实用新型通过设排空机构，有效实现压缩空气分流，彻底解决曝气系统因压缩空气过量而造成曝气微孔处出现的橡胶膜撕裂、塑料螺纹管接头断裂等问题;还能及时排出压缩空气冷凝水、池内污水造成的管道积水，防止管道外污水在排空时进入曝气主管，避免局部曝气而大面积不曝气的现象;工程造价低，操作简单，检修方便，易于管理。
