申请日2017.03.01
公开(公告)日2017.08.18
IPC分类号C02F9/04
摘要
本发明公开了一种水墨污水处理系统，其技术方案要点是所述污水池和压滤机之间设有反应系统，反应系统连接有过滤系统，过滤系统连接有清水收集池，本发明目的在于提供一种可以处理水墨污水的处理系统。
权利要求书
1.一种水墨污水处理系统，包括污水池和压滤机，其特征是：所述污水池和压滤机之间设有反应系统，反应系统连接有过滤系统，过滤系统连接有清水收集池。
2.根据权利要求1所述的一种水墨污水处理系统，其特征是：所述反应系统包括支撑架体和置于支撑架体中的第一反应器和第二反应器。
3.根据权利要求2所述的一种水墨污水处理系统，其特征是：所述第一反应器包括第一试剂桶、第二试剂桶和第一反应桶，所述第一反应桶分别与第一试剂桶和第二试剂桶通过第一连接管连接，所述第一反应桶外接有第一出水管，所述第一试剂桶和第二试剂桶外接有第一进水管，所述第一连接管、第一出水管和第一进水管上均设有用于导流的第一电磁阀，所述第二反应器包括第三试剂桶、第四试剂桶和第二反应桶，所述第二反应桶分别与第三试剂桶和第四试剂桶之间设有第三连接管了，所述第二反应桶外接有第二出水管，所述第三试剂桶和第四试剂桶接有第二进水管，所述第三连接管、第二出水管和第二进水管上均设有第二电磁阀，所述支架架体上设有控制柜，所述控制柜分别与第一电磁阀和第二电磁阀电性连接。
4.根据权利要求3所述的一种水墨污水处理系统，其特征是：所述支撑架上设有第一支撑杆和第二支撑杆，所述第一支撑杆上设有若干个第一电机，所述第一电机分别与第一反应桶和第二反应桶相对，第一电机上设有用于搅拌的第一搅拌杆，所述第二支撑杆上设有若干个第二电机，第二电机分别与第一试剂桶和第二试剂桶相对，所述第二电机上设有用于搅拌的第二搅拌杆。
5.根据权利要求4所述的一种水墨污水处理系统，其特征是：所述过滤系统包括过滤机体和置于过滤机体外的调节腔室，所述调节腔室上接有进料管、出料管、第一引管和第二引管，所述过滤机体包括壳体，所述壳体内设有第一过滤层和第二过滤层，所述第一过滤层和第二过滤层相互相叠，第一引管一端导通壳体底部，所述第二引管一端导通壳体顶部。
6.根据权利要求5所述的一种水墨污水处理系统，其特征是：所述过滤机体个数至少两个。
7.根据权利要求6所述的一种水墨污水处理系统，其特征是：所述第一过滤层为活性炭。
8.根据权利要求7所述的一种水墨污水处理系统，其特征是：第二过滤层为石英砂。
9.根据权利要求8所述的一种水墨污水处理系统，其特征是：所述污水池和反应系统之间设有曝气池。
10.根据权利要求9所述的一种水墨污水处理系统，其特征是：所述过滤系统和中和系统之间设有第五反应池，所述第五反应池内填充有碳粉。
说明书
一种水墨污水处理系统
技术领域
本发明涉及一种印刷技术领域,更具体地说，它涉及一种水墨污水处理系统。
背景技术
印刷行业中，水墨污染是较为常见的污染，但是水墨污染也也是较为严重的污染，与水混合后，水墨污水的比例和清水的比例中和比值较为悬殊，从而导致，水墨污染较为严重，一般的处理效果差。
发明内容
针对现有技术存在的不足，本发明的目的在于提供一种可以处理水墨污水的且效果好的处理系统。

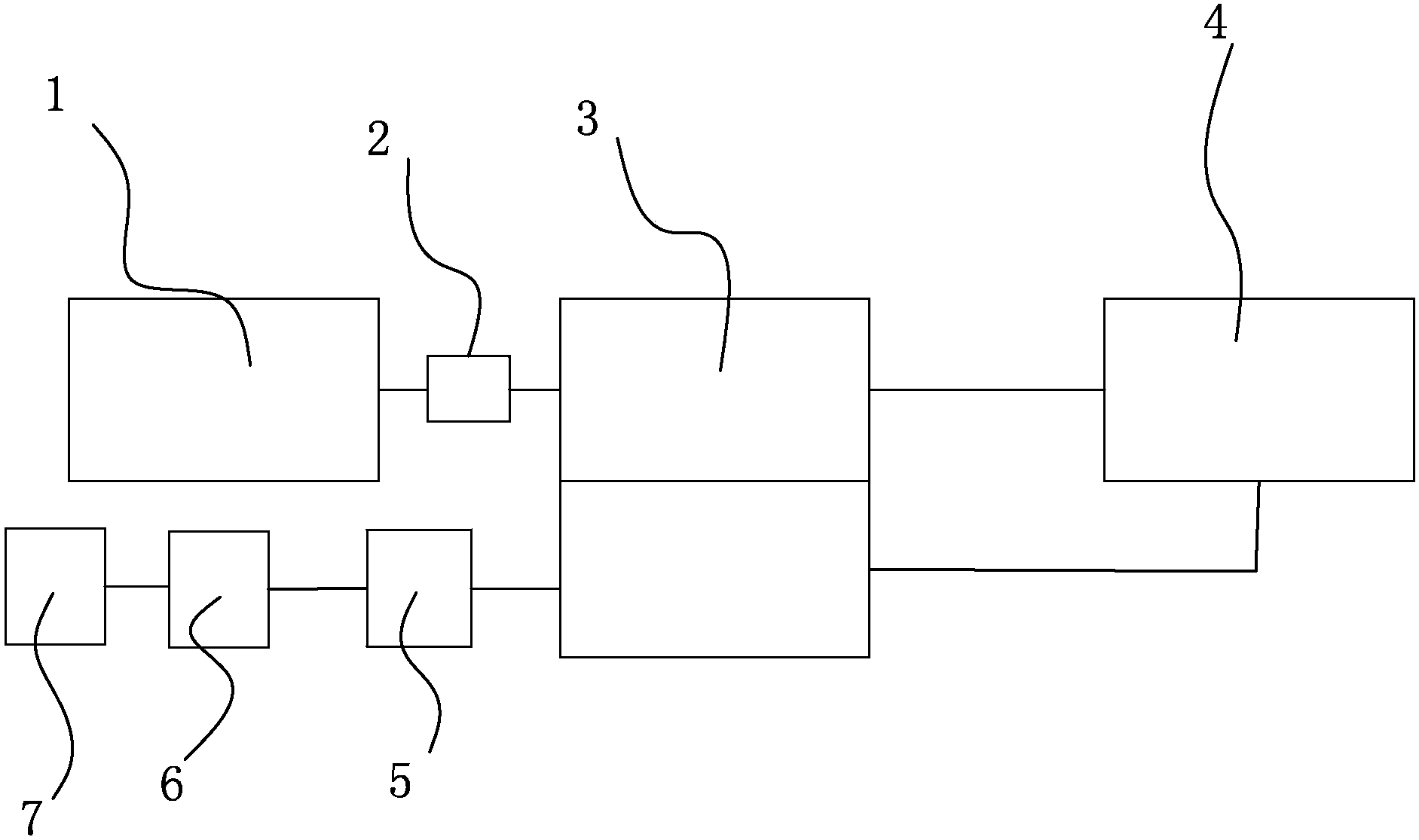

为实现上述目的，本发明提供了如下技术方案：一种水墨污水处理系统，包括污水池和压滤机，所述污水池和压滤机之间设有反应系统，反应系统连接有过滤系统，过滤系统连接有清水收集池。
通过采用上述技术方案，通过污水池进水水墨污水的收集工作，然后将污水池内部的污水输入反应系统中，利用反应系统在内部反应，将反应后的溶液输出压滤机内进行压滤后，凝结成大颗粒的泥团无法通过滤补，留在压滤机内，变成泥饼，将过滤后的产生的泥饼进行清理，再将压滤过后水分子输入反应系统中，进行中和，使得压滤过后的水分子能够进行脱色和酸碱中和，再通过过滤系统进行过滤，使得过滤出来的清水进行收集，来达到良好的循环利用。
本发明进一步设置为：所述反应系统包括支撑架体和置于支撑架体中的第一反应器和第二反应器。
通过采用上述技术方案，在反应系统中设有支撑架体，并且将第一反应器和第二反应器置于支撑架体内，通过第一反应器和第二反应器进行配合反应，第一反应器出来后经过压滤机压滤后，再进第二反应器内反应，提高了其加工的精细性和对加工的污水的处理高精纯性。
本发明进一步设置为：所述第一反应器包括第一试剂桶、第二试剂桶和第一反应桶，所述第一反应桶分别与第一试剂桶和第二试剂桶通过第一连接管连接，所述第一反应桶外接有第一出水管，所述第一试剂桶和第二试剂桶外接有第一进水管，所述第一连接管、第一出水管和第一进水管上均设有用于导流的第一电磁阀，所述第二反应器包括第三试剂桶、第四试剂桶和第二反应桶，所述第二反应桶分别与第三试剂桶和第四试剂桶之间设有第三连接管了，所述第二反应桶外接有第二出水管，所述第三试剂桶和第四试剂桶接有第二进水管，所述第三连接管、第二出水管和第二进水管上均设有第二电磁阀，所述支架架体上设有控制柜，所述控制柜分别与第一电磁阀和第二电磁阀电性连接。
通过采用上述技术方案，通过在支撑架体内部设有第一反应器和第二反应器，利用第一反应器包括第一试剂桶、第二试剂桶和第一反应桶，所述第一反应桶分别与第一试剂桶和第二试剂桶通过第一连接管连接，所述第一反应桶外接有第一出水管，所述第一试剂桶和第二试剂桶外接有第一进水管，所述第一连接管、第二连接管、第一出水管和第一进水管上均设有用于导流的第一电磁阀，第二反应器包括第三试剂桶、第四试剂桶和第二反应桶，所述第二反应桶分别与第三试剂桶和第四试剂桶之间设有第三连接管了，所述第二反应桶外接有第二出水管，所述第三试剂桶和第四试剂桶外接有第二进水管，所述第三连接管、第四试剂管、第二出水管和第二进水管上均设有第二电磁阀，所述支撑架体上设有控制柜，所述控制柜分别与第一电磁阀和第二电磁阀电性连接，通过控制柜控制第一电磁阀对各个部分进行良好的流量控制以及进出水控制，并且再利用控制柜对第二电磁阀进行控制，使得在使用的能够通过第一出水管可以进行外接压滤机或者其他的过滤设备，也可以直接连接第二进水管，从而使得整台机器进行配合处理污水，使得产品能够进行分开使用，也可以单个使用，使得使用更具灵活性，也通过其自身的控制柜的控制，可以使得加工，更加自动化，提高了工作效率，避免加工溶液不易与操作者直接接触，更好的保护了操作者的安全性，首先将絮凝剂加入第一试剂桶内，絮凝剂主要是带有正(负)电性的基团中和一些水中带有负(正)电性难于分离的一些粒子或者叫颗粒，降低其电势，使其处于不稳定状态，并利用其聚合性质使得这些颗粒集中，并通过物理或者化学方法分离出来，再将助凝剂加入第二试剂桶内，助凝剂是用于调节或改善混凝条件，促进凝聚作用所添加的药剂或为改善絮凝体结构的高分子物质，将污水加入第一反应器内，然后先后加入第一试剂和第二试剂进行良好的混合搅拌，然后使得污水进行分层，更好的保证其进入过滤机内进行良好的泥水分离，进而进行良好的污水处理，
在第三试剂桶内填充脱色试剂，通过脱色试剂对污水中的色素进行分解第四试剂桶内填充酸碱中和调节液，利用酸碱中和调节液进行对污水的酸碱中和，进而保证处理后的污水的ph值能够达到标准，进而保证污水处理。
本发明进一步设置为：所述支撑架体上设有第一支撑杆和第二支撑杆，所述第一支撑杆上设有若干个第一电机，所述第一电机分别与第一反应桶和第二反应桶相对，第一电机上设有用于搅拌的第一搅拌杆，所述第二支撑杆上设有若干个第二电机，第二电机分别与第一试剂桶和第二试剂桶相对，所述第二电机上设有用于搅拌的第二搅拌杆。
通过采用上述技术方案，所述支撑架上设有第一支撑杆和第二支撑杆，所述第一支撑杆上设有若干个第一电机，所述第一电机分别与第一反应桶和第二反应桶相对，第一电机上设有用于搅拌的第一搅拌杆，所述第二支撑杆上设有若干个第二电机，第二电机分别与第一试剂桶和第二试剂桶相对，所述第二电机上设有用于搅拌的第二搅拌杆。通过电机带动，可以进行搅拌，不需要借助外力，可以直接控制搅拌均匀，从而提高工作效率，并且较少人工直接接触，提高操作安全性。
本发明进一步设置为：所述过滤系统包括过滤机体和置于过滤机体外的调节腔室，所述调节腔室上接有进料管、出料管、第一引管和第二引管，所述过滤机体包括壳体，所述壳体内设有第一过滤层和第二过滤层，所述第一过滤层和第二过滤层相互相叠，第一引管一端导通壳体底部，所述第二引管一端导通壳体顶部。
通过采用上述技术方案，过滤系统包括过滤机体和置于过滤机体外的调节腔室，通过调节腔室上接有进料管、出料管、第一引管和第二引管，进料管、出料管、第一引管和第二引管连接成十字状，在工作的时候，通过调节腔室上的开关进行调节，通过顺时针旋转开关，进料管与第一引管连通以及出料管和第二引管连接通，污水就能够从上部进行直接过滤，达到污水治理，再通过逆时针旋转开关，进料管与第二引管连通，出料管与第一引管连通，能够对长时间的使用的过滤机体进行内部清理，保证污水治理的效果，过滤机体包括壳体，所述壳体内设有第一过滤层和第二过滤层，所述第一过滤层和第二过滤层相互相叠，通过双层内部过滤，来达到良好的污水过滤治理。
本发明进一步设置为：所述过滤机体个数至少两个。
通过采用上述技术方案，通过多个过滤机体的连接，可以使得过滤机体串联起来，然后进行多层次过滤，来达到过滤效果。
本发明进一步设置为：所述第一过滤层为活性炭。
通过采用上述技术方案，活性炭是一种黑色多孔的固体炭质，由煤通过粉碎、成型或用均匀的煤粒经炭化、活化生产。主要成分为碳，并含少量氧、氢、硫、氮、氯等元素。普通活性炭的比表面积在500～1700m²/g间。具有很强的吸附性能，对污水中的颗粒进行吸附。
本发明进一步设置为：所述过滤层为石英砂。
通过采用上述技术方案，石英砂是石英石经破碎加工而成的石英颗粒，石英石是一种非金属矿物质，是一种坚硬、耐磨、化学性能稳定的硅酸盐矿物，在内部充当滤料，进行过滤，进而保证内部的过滤的稳定性，从而保证污水处理的良好。
本发明进一步设置为：所述污水池和反应系统之间设有曝气池。
通过采用上述技术方案，所述污水池和反应系统之间设有曝气池，通过曝气，使得污水能够与空气中的氧气融合和接触，来达到有机物充分氧化，来达到污水治理。
本发明进一步设置为：所述过滤系统和中和系统之间设有第五反应池，所述第五反应池内填充有碳粉。
通过采用上述技术方案通过碳粉吸附杂质沉淀，进而保证污水处理的良好性。
