申请日2017.03.01
公开(公告)日2017.09.19
IPC分类号C02F9/02; C02F1/44
摘要
本实用新型提供一种污水预处理装置，包括沉淀池，所述沉淀池内设有出水管和进水管，所述出水管上设有抽吸泵，所述出水管的一端与设于所述沉淀池内的中空纤维膜过滤器相连，所述出水管的另一端通过三通管与曝气管相连本实用新型的技术方案通过设置中空纤维膜过滤器对污水进行过滤，以减少污水中的杂质，进一步的，直接将出水管与曝气管相连，有效的提高了污水与空气的混合效率，提高了污水含氧量，有利于提高后续的污水处理效率。
权利要求书
1.一种污水预处理装置，其特征在于，包括沉淀池，所述沉淀池内设有出水管和进水管，所述出水管上设有抽吸泵，所述出水管的一端与设于所述沉淀池内的中空纤维膜过滤器相连，所述出水管的另一端通过三通管与曝气管相连。
2.如权利要求1所述的污水预处理装置，其特征在于，所述曝气管上设有防止污水流入的单向阀。
3.如权利要求1所述的污水预处理装置，其特征在于，所述中空纤维膜过滤器外设有第一筛网，所述第一筛网外设有第二筛网，所述第一筛网的尺寸为20-40目，为所述第二筛网的尺寸为4-8目。
说明书
污水预处理装置
技术领域
本实用新型涉及污水处理领域，具体涉及一种污水预处理装置。
背景技术
污水在处理过程中需要经过多个过程，现有的污水预处理过程通常仅包括常规的沉淀。这种处理方式获得的半成品污水杂质多、含氧量低，影响后续处理效率。
实用新型内容
本实用新型的主要目的是提供一种污水预处理装置，旨在减少半成品污水的杂质，提高含氧量。

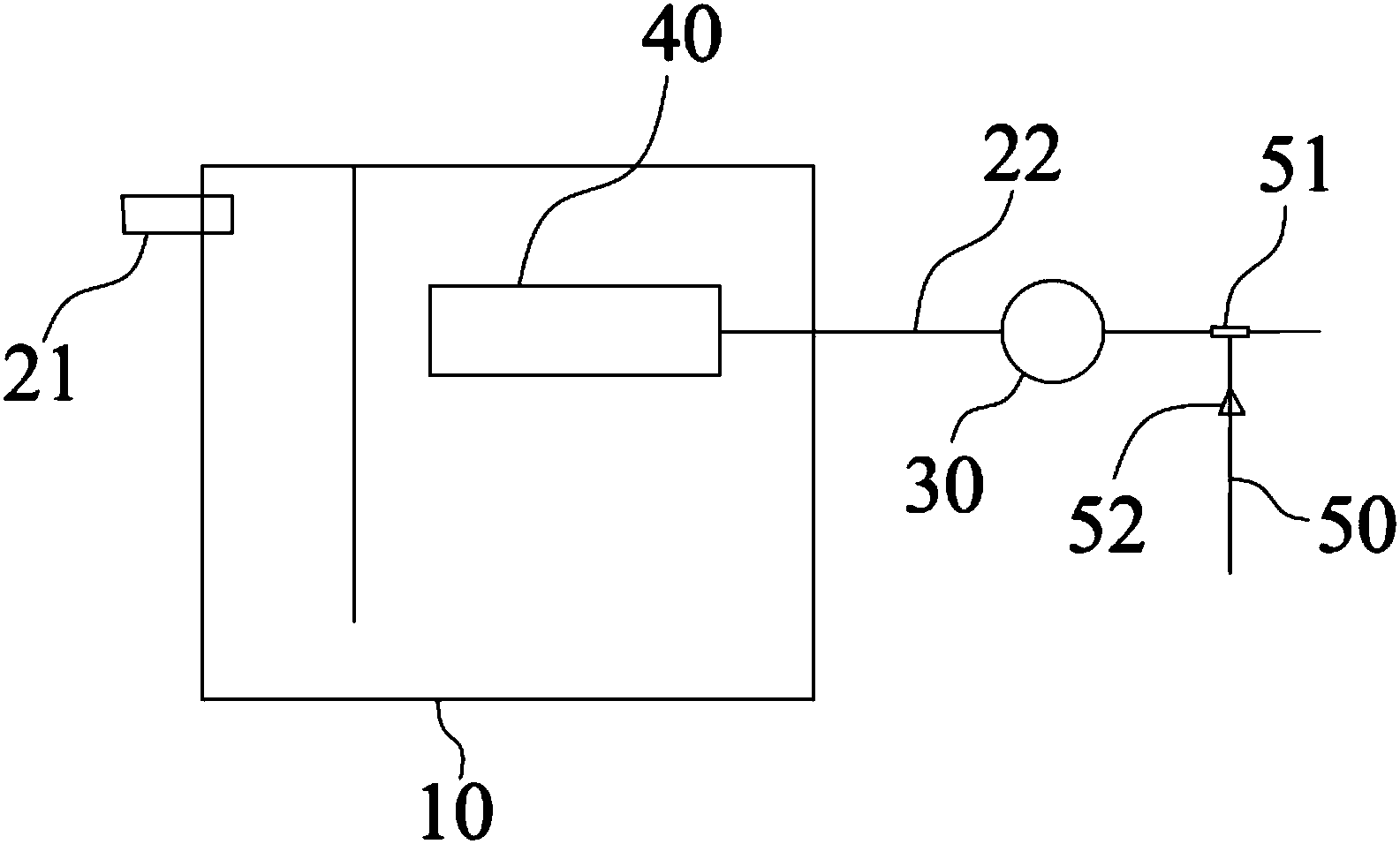

为实现上述目的，本实用新型提出的一种污水预处理装置，包括沉淀池，所述沉淀池内设有出水管和进水管，所述出水管上设有抽吸泵，所述出水管的一端与设于所述沉淀池内的中空纤维膜过滤器相连，所述出水管的另一端通过三通管与曝气管相连。
优选的，所述曝气管上设有防止污水流入的单向阀。
优选的，所述中空纤维膜过滤器外设有第一筛网，所述第一筛网外设有第二筛网，所述第一筛网的尺寸为20-40目，为所述第二筛网的尺寸为4-8目。
本实用新型的技术方案通过设置中空纤维膜过滤器对污水进行过滤，以减少污水中的杂质，进一步的，直接将出水管与曝气管相连，有效的提高了污水与空气的混合效率，提高了污水含氧量，有利于提高后续的污水处理效率。
