申请日2017.03.01
公开(公告)日2017.09.19
IPC分类号C02F3/02
摘要
一种高原地区废水处理曝气布气装置，包括曝气主体和外接曝气管，曝气主体包括由四根直管首尾相接而成的曝气环管，其中两根直管设置为曝气主管，另外两根直管设置为布气主管，曝气主管与布气主管间隔设置，其中一根曝气主管的中部设有曝气进气口，曝气进气口与外接曝气管相接，布气主管上设有若干布气支管，两根布气主管上的布气支管错开设置，每根布气支管的上表面均设有一排曝气微孔。本实用新型能彻底解决高原地区水中溶解氧含量低、曝气系统氧气利用效率低的问题，强化生化曝气系的充氧量，提高氧气利用效率，提高对污染物浓度变化的耐受能力和抗冲击能力，不仅仅适用于高原地区焦化废水处理，还适用于其他行业废水生化处理。
权利要求书
1.一种高原地区废水处理曝气布气装置，其特征在于：包括曝气主体和外接曝气管，所述的曝气主体包括由四根直管首尾相接而成的曝气环管，其中两根直管设置为曝气主管，另外两根直管设置为布气主管，曝气主管与布气主管间隔设置，其中一根曝气主管的中部设有曝气进气口，曝气进气口通过曝气连接件与外接曝气管相接，布气主管上设有若干平行设置的布气支管，布气支管水平设置，每根布气支管的上表面均设有一排曝气微孔，曝气微孔沿布气支管的轴线设置。
2.根据权利要求1所述的高原地区废水处理曝气布气装置，其特征在于：在所述布气主管上设有安装布气支管的孔道。
3.根据权利要求1所述的高原地区废水处理曝气布气装置，其特征在于：所述外接曝气管包括曝气横管和曝气竖管，曝气横管通过弯头与曝气竖管的上端相接，曝气竖管的下端与曝气进气口相接。
4.根据权利要求3所述的高原地区废水处理曝气布气装置，其特征在于：所述曝气横管与弯头之间、曝气竖管与弯头之间通过法兰相接。
5.根据权利要求1所述的高原地区废水处理曝气布气装置，其特征在于：所述布气支管由对称设在布气主管两侧的内侧支管和外侧支管组成，内侧支管的轴线与外侧支管的轴线共线。
6.根据权利要求5所述的高原地区废水处理曝气布气装置，其特征在于：所述的内侧支管和外侧支管均呈锥状设置，内侧支管、外侧支管靠近布气主管的一端为大端，内侧支管、外侧支管远离布气主管的一端为小端。
7.根据权利要求1所述的高原地区废水处理曝气布气装置，其特征在于：两根布气主管上的布气支管错开设置。
8.根据权利要求1所述的高原地区废水处理曝气布气装置，其特征在于：所述曝气环管呈矩形或正方形设置。
9.根据权利要求1所述的高原地区废水处理曝气布气装置，其特征在于：相邻布气支管间的间距为1000mm~4000mm。
10.根据权利要求1所述的高原地区废水处理曝气布气装置，其特征在于：所述曝气微孔的直径为25~65μm。
说明书
一种高原地区废水处理曝气布气装置
技术领域
本实用新型涉及一种污水处理设备，特别涉及一种高原地区废水处理曝气布气装置。
背景技术
在污水处理过程中，为了维持曝气池中微生物的活性，必须保证水中有足够量的溶解氧实现对污水中有机物的氧化分解。为了保证水中的溶氧量，通常是采用曝气装置不断地将空气通入水中，使空气中的氧溶于水中。相对于平原地区，随着高原地区海拔的升高，大气压强逐渐降低，水中溶解氧的饱和含量会降低，因此需要强化废水曝气系统溶解氧含量，寻求更加高效的曝气系统。
焦化废水是煤制焦炭、煤气净化及焦化产品回收过程中产生的废水，废水排放量大，水质成分复杂，除了氨、氰、硫氰根等无机污染物外，还含有酚、油类、萘、吡啶、喹啉、蒽等杂环及多环芳香族化合物(PAHs)，微生物对这些有毒物质的吸附降解起到关键性作用的因素就是氧气，充氧效果的好坏直接影响到好氧菌的生长和繁殖，这就对充氧量和氧气的利用率提出了很高的要求。现有的微孔鼓风曝气系统中，常有两种形式，一种是刚玉或粗瓷烧结的普通曝气管，气泡直径在0.1mm~0.2mm，易堵塞和损坏，使用寿命短，不易更换。另一种是管式或板式膜片微孔曝气管，采用ABS或UPVC材质作为布气管，可以适应高原地区曝气压力的要求，因此本专利对现有曝气装置进行了改进。
发明内容
本实用新型所要解决的技术问题是针对现有技术的不足，提供一种设计合理，适用于高原地区、具有高效曝气效果的废水处理曝气布气装置。

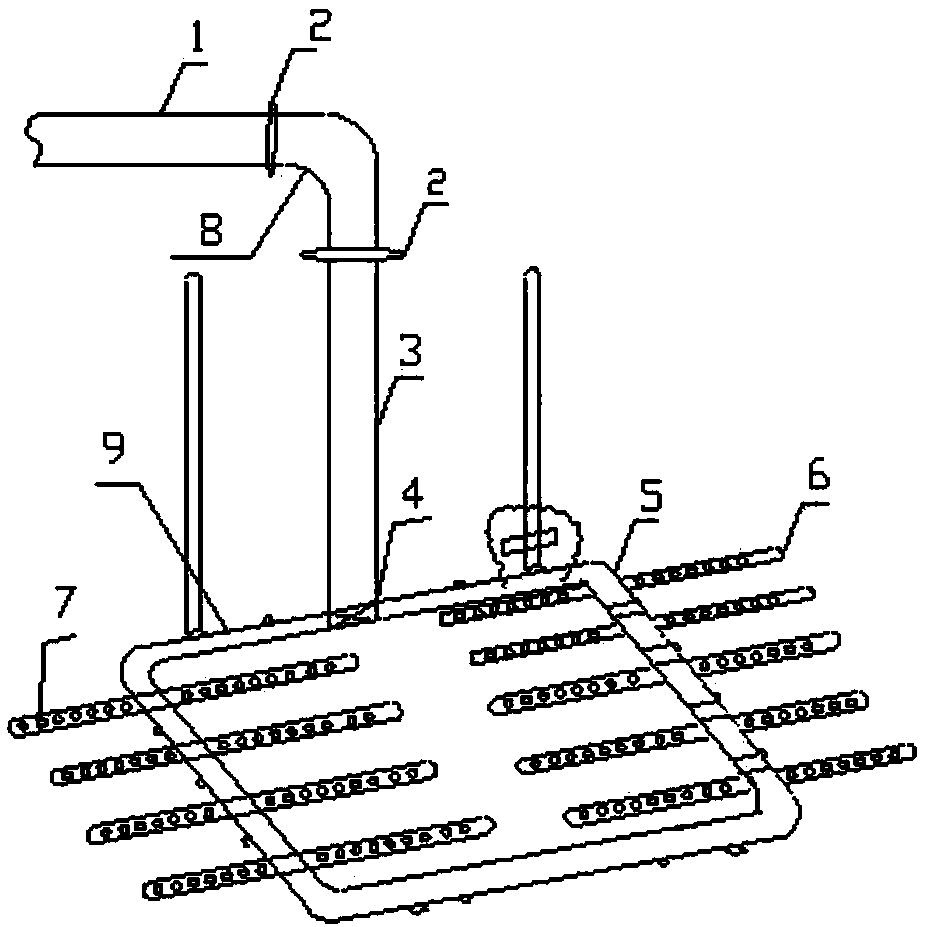

本实用新型所要解决的技术问题是通过以下的技术方案来实现的，本实用新型是一种高原地区废水处理曝气布气装置，其特点是，包括曝气主体和外接曝气管，所述的曝气主体包括由四根直管首尾相接而成的曝气环管，其中两根直管设置为曝气主管，另外两根直管设置为布气主管，曝气主管与布气主管间隔设置，其中一根曝气主管的中部设有曝气进气口，曝气进气口通过曝气连接件与外接曝气管相接，布气主管上设有若干平行设置的布气支管，布气支管水平设置，两根布气主管上的布气支管错开设置，每根布气支管的上表面均设有一排曝气微孔，曝气微孔沿布气支管的轴线设置。
本实用新型所要解决的技术问题还可以通过以下的技术方案来实现的，在所述布气主管上设有安装布气支管的孔道，孔道内的曝气主管与布气支管相通。
本实用新型所要解决的技术问题还可以通过以下的技术方案来实现的，所述外接曝气管包括曝气横管和曝气竖管，曝气横管通过弯头装在曝气竖管的上端，曝气竖管的下端与曝气进气口相接。
本实用新型所要解决的技术问题还可以通过以下的技术方案来实现的，所述曝气横管与弯头之间、曝气竖管与弯头之间通过法兰相接。
本实用新型所要解决的技术问题还可以通过以下的技术方案来实现的，所述布气支管由对称设在布气主管两侧的内侧支管和外侧支管组成，内侧支管的轴线与外侧支管的轴线共线，内侧支管设在曝气主体的封闭区域内，外侧支管设在曝气主体的封闭区域外。
本实用新型所要解决的技术问题还可以通过以下的技术方案来实现的，所述的内侧支管和外侧支管均呈锥状设置，内侧支管、外侧支管靠近布气主管的一端为大端，内侧支管、外侧支管远离布气主管的一端为小端。
本实用新型所要解决的技术问题还可以通过以下的技术方案来实现的，相邻布气支管间的间距为1000mm~4000mm，所述曝气微孔的直径为25~65μm。
与现有技术相比，本实用新型的有益效果在于：
(1)本实用新型的结构整体对称，运行稳定，由外接曝气管输送的氧气经过三通进入曝气环管，再经由曝气微孔进入到污水中，曝气效率高;利用氧气冲出曝气微孔时产生的反向作用力，使曝气装置产生小幅度的震动，防止曝气微孔堵塞，延长曝气装置使用寿命;
(2)曝气系统维修和更换的费用和代价大幅降低，在很大程度上减轻了维修或更换时工人的工作量;
本实用新型具有曝气效果好、安装方便、检修维护简单、使用寿命长、成本低等优点，能彻底解决高原地区水中溶解氧含量低、曝气系统氧气利用效率低的问题，强化生化曝气系的充氧量，提高氧气利用效率，提高对污染物浓度变化的耐受能力和抗冲击能力，不仅仅适用于高原地区焦化废水处理，还适用于其他行业废水生化处理。
