申请日2016.01.28
公开(公告)日2016.08.17
IPC分类号C02F9/14
摘要
本实用新型公开一种污水除味系统，包括调节池，调节池内部设置有潜水泵衔接厌氧池，厌氧池的一侧依次安装有缺氧池、膜池，缺氧池和膜池均衔接风机，膜池的内部设置有中空纤维帘式膜件，中空纤维帘式膜件表面设置有衔接风机入口的曝气管，曝气管的表面设置有曝气孔，膜池的底部设置有排污管，膜池的顶部通过自吸泵衔接清水池，清水池的上方设置有消毒装置。达到高品质的水质在生标准，减少污泥的剩余量，避免二次进行污染，自动化程度强，脱氮脱磷的效率高达80%以上，系统占地面积小，运行管理简便，适应社会的发展，且节能环保性优，是一种很好的创新方案，很有市场推广前景。
权利要求书
1.一种污水除味系统，包括调节池，其特征在于：调节池内部设置有潜水泵衔接厌氧池，厌氧池的一侧依次安装有缺氧池、膜池，缺氧池和膜池均衔接风机，膜池的内部设置有中空纤维帘式膜件，中空纤维帘式膜件表面设置有衔接风机入口的曝气管，曝气管的表面设置有曝气孔，膜池的底部设置有排污管，膜池的顶部通过自吸泵衔接清水池，清水池的上方设置有消毒装置。
2.根据权利要求1所述一种污水除味系统，其特征在于：所述的自吸泵连接反洗水箱，反洗水箱的一侧设置有衔接产水出口的清水泵。
3.根据权利要求1所述一种污水除味系统，其特征在于：所述的潜水泵的上方设置有控制阀门。
4.根据权利要求1所述一种污水除味系统，其特征在于：所述的调节池的上方设置有过滤杂质的格栅，格栅的上方设置为污水入口。
说明书
一种污水除味系统
技术领域
本实用新型污水处理领域，特别是涉及一种污水除味系统。
背景技术
近年来，随着我国经济的迅猛发展和城市化进程的快速推进，各类污水及污染物排放量激增，导致水体氮磷含量大幅上升，水体富营养化程度日益严重。为此，从国家到地方都制定或修订了更为严格的污水排放标准，以期大幅降低氮、磷等污染物的排放总量。如，现行我国《城镇污水处理厂污染物排放标准》(GB18918-2002)的一级A标准中规定：总氮(以N计)≤15mg/L，氨氮(以N计)≤5mg/L，磷酸盐(以P计)≤0.5mg/L。但当前我国各类城镇污水处理厂中的主体工艺均为二级生化工艺;受到工艺特点、运行状况和建设年代等多种因素的影响，这些处理工艺主要以有机污染物的去除为主，二级生化出水中仍含有相当数量的氮、磷等污染物质，已很难符合排放标准限值和水环境保护的要求。因此，对城镇污水二级生化出水进行深度处理，进一步降低出水中的氮、磷等污染物浓度，已成为当前污水处理厂提标改造过程中的重要工作。
目前，国内外常用的二级生化出水深度处理技术主要有生化脱氮除磷工艺、化学脱氮除磷工艺、膜处理工艺等。其中生化脱氮除磷法由于生化处理原理的局限性，其出水很难达到相关新标准的严格要求，且生物深度处理工艺复杂，运行管理要求极高，存在水力停留时间长、污泥量大、运行费用高、处理效果不稳定等缺点。而常用化学深度处理工艺虽然除磷效果较好，但对氮的处理效果较差;一般与生物脱氮工艺联合使用，使工艺过程变得较为繁琐，在土地资源紧张地区和已有污水处理厂改造工程中的应用受到极大的限制。
综上所述，针对现有技术的缺陷，特别需要一种污水除味系统，以解决现有技术的不足。
实用新型内容
针对现有技术中的污水处理中的不足，不能满足对水处理的要求，本实用新型提出一种污水除味系统，设计新颖，可以方便的将污水进行处理，而且有效的进行脱氮除磷，已解决现有技术的缺陷。
为了实现上述目的，本实用新型的技术方案如下：

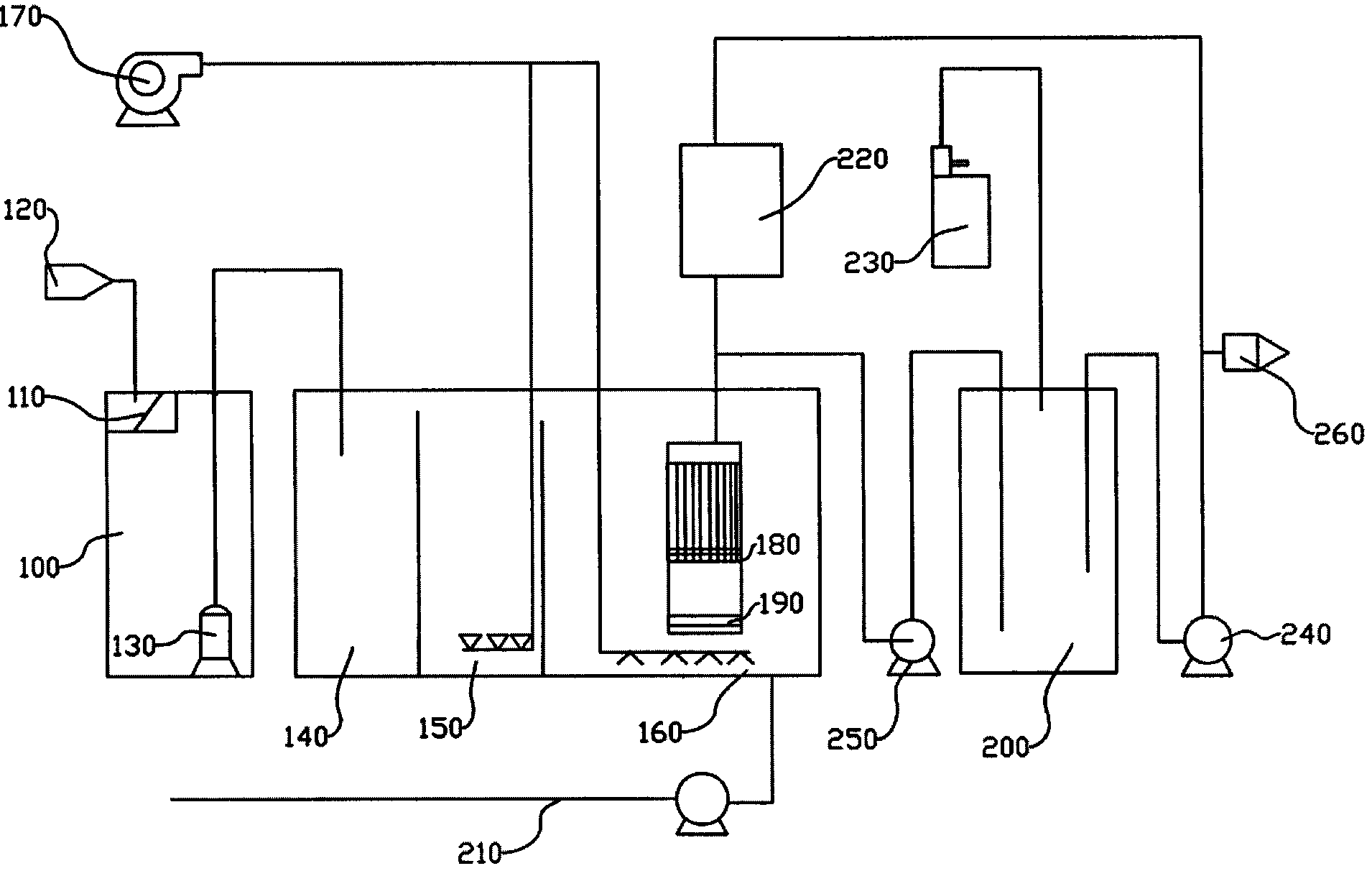

一种污水除味系统，包括调节池，调节池内部设置有潜水泵衔接厌氧池，厌氧池的一侧依次安装有缺氧池、膜池，缺氧池和膜池均衔接风机，膜池的内部设置有中空纤维帘式膜件，中空纤维帘式膜件表面设置有衔接风机入口的曝气管，曝气管的表面设置有曝气孔，膜池的底部设置有排污管，膜池的顶部通过自吸泵衔接清水池，清水池的上方设置有消毒装置。
进一步，所述的自吸泵连接反洗水箱，反洗水箱的一侧设置有衔接产水出口的清水泵。
进一步，所述的潜水泵的上方设置有控制阀门。
在本实用新型所述的调节池的上方设置有过滤杂质的格栅，格栅的上方设置为污水入口。
本实用新型的有益效果是：达到高品质的水质在生标准，减少污泥的剩余量，避免二次进行污染，自动化程度强，脱氮脱磷的效率高达80%以上，系统占地面积小，运行管理简便，适应社会的发展，且节能环保性优，是一种很好的创新方案，很有市场推广前景。
