申请日2016.01.27
公开(公告)日2016.04.13
IPC分类号C02F3/34; C02F3/10
摘要
本发明公开一种用于废水处理的亲水型生物载体，所述亲水型生物载体其包括中空短管、依次同心地设置于中空短管外侧的第一同心环圈、第二同心环圈，由以下重量份的组分组成：高密度聚乙烯65~75份、熟石灰5~15份、陶氏粉末活性炭5~20份、轻质碳酸钙6~10份、马来酸酐3~5份、过氧化二异丙苯0.2~0.6份、明胶1.5~3份、甲壳素1~2份、磁粉0.5~2份;所述改性MBBR悬浮生物填料的密度为0.96～0.98g/cm3。本发明挂膜速度快，不易脱落，处理效率高，适用于污水中低浓度有机物与氨氮的处理，低浓度有机废水，本发明的生物填料具有极强的亲水性及生物亲和性，且填料本身对生物膜具有很强的吸附强度。
权利要求书

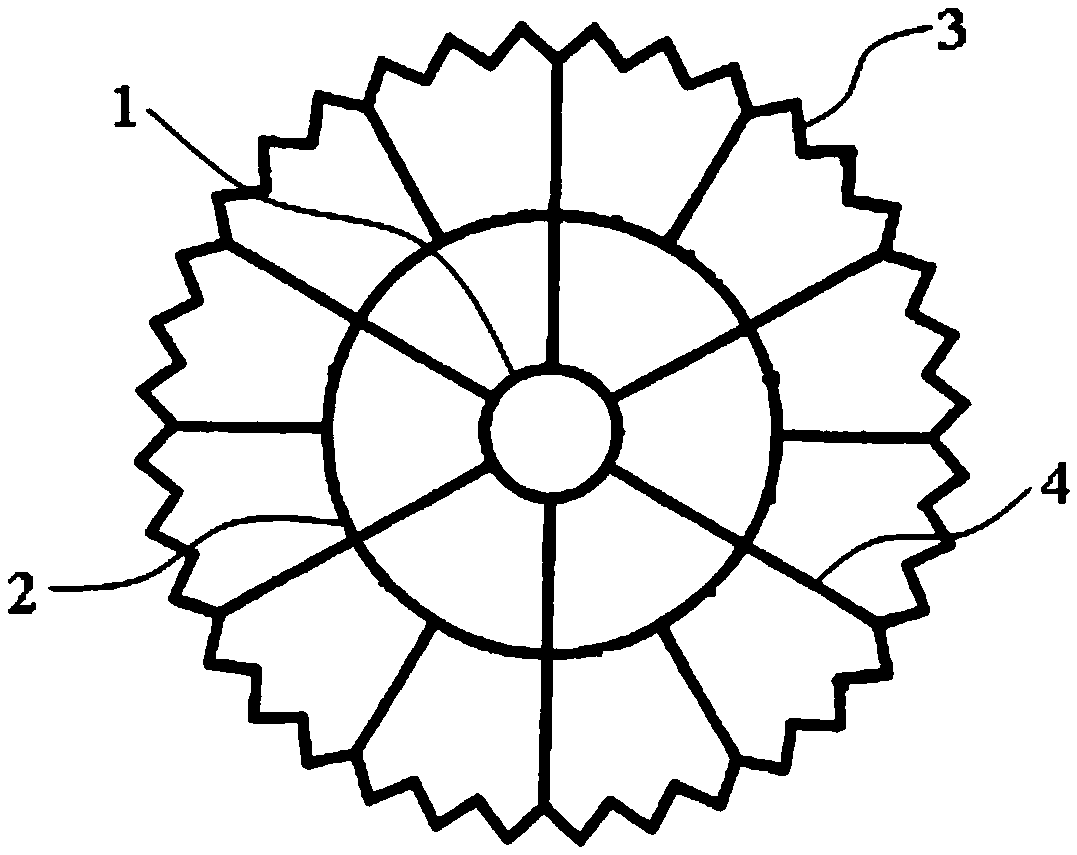

1.一种用于废水处理的亲水型生物载体，其特征在于：所述亲水型生物载体包括中空短管(1)、依次同心地设置于中空短管(1)外侧的第一同心环圈(2)、第二同心环圈(3)，所述中空短管(1)、第一同心环圈(2)和第二同心环圈(3)之间通过连筋(4)连接，位于最外侧的第二同心环圈(3)表面呈锯齿状;
所述改性MBBR悬浮生物填料由以下重量份的组分组成：
高密度聚乙烯65~75份，
熟石灰5~15份，
陶氏粉末活性炭5~20份，
轻质碳酸钙6~10份，
马来酸酐3~5份，
过氧化二异丙苯0.2~0.6份，
明胶1.5~3份，
甲壳素1~2份，
磁粉0.5~2份;
所述改性MBBR悬浮生物填料的密度为0.96～0.98g/cm3。
2.根据权利要求1所述的用于废水处理的亲水型生物载体，其特征在于：所述磁粉为四氧化三铁磁、锰锌铁氧体和镍锌铁氧体中的至少一种。
3.根据权利要求1所述的用于废水处理的亲水型生物载体，其特征在于：所述熟石灰与陶氏粉末活性炭和轻质碳酸钙按照1：1.2：0.9重量份混合。
4.根据权利要求1所述的用于废水处理的亲水型生物载体，其特征在于：所述中空短管(1)的直径与高度比为10：3~6。
说明书
用于废水处理的亲水型生物载体
技术领域
本发明涉及一种用于废水处理的亲水型生物载体，属于环境工程学科中的污水处理
技术领域。
背景技术
随着城市的不断发展，新兴行业的不断涌现，加速了环境污染的恶化。特别是国家加大对工业污染治理力度，提高了污水排放标准，现有的处理技术已很难满足新标准的要求。因此我国的水处理行业也在根据大环境的发展需要，加速新技术的开发和研究，以适应日益严峻的环境要求。近年来，污水处理中运用生物膜技术来解决污水升级达标要求，以缓解企业的水处理压力及污水对人们生活环境的污染。生物膜法中，填料为微生物赖以栖息的场所，其性能直接影响着处理效果和投资。目前，国内常用的填料是蜂窝填料、软性填料、半软性填料及复合填料等固定型填料，但这些填料使用中经常遇到堵塞、结团、板结等问题，影响了生物处理效果。且上述填料均需安装在辅助支架上，造成填料安装、更换等诸多不便。
现有技术的填料产品在实际应用中存在着一定的问题，由于比表面积小，亲水性能和生物亲和性较差，导致在挂膜速度、挂膜量及膜与填料的紧密度方面存在不足;其次，由于污染负荷较低，微生物生长受限制，生长速度缓慢，也导致不易于生物挂膜。
发明内容
本发明目的是提供一种用于废水处理的亲水型生物载体，该亲水型生物载体挂膜速度快，不易脱落，处理效率高，适用于污水中低浓度有机物与氨氮的处理，低浓度有机废水，本发明的生物填料具有极强的亲水性及生物亲和性，且填料本身对生物膜具有很强的吸附强度，有利于填料载体上生物量的截留与累积，因此能较好的适应低浓度条件下的废水处理。
为达到上述目的，本发明采用的技术方案是：一种用于废水处理的亲水型生物载体，所述亲水型生物载体包括中空短管、依次同心地设置于中空短管外侧的第一同心环圈、第二同心环圈，所述中空短管、第一同心环圈和第二同心环圈之间通过连筋连接，位于最外侧的第二同心环圈表面呈锯齿状;
所述改性MBBR悬浮生物填料由以下重量份的组分组成：
高密度聚乙烯65~75份，
熟石灰5~15份，
陶氏粉末活性炭5~20份，
轻质碳酸钙6~10份，
马来酸酐3~5份，
过氧化二异丙苯0.2~0.6份，
明胶1.5~3份，
甲壳素1~2份，
磁粉0.5~2份;
所述改性MBBR悬浮生物填料的密度为0.96～0.98g/cm3。
上述技术方案中进一步改进的技术方案如下：
作为优选，所述磁粉为四氧化三铁磁、锰锌铁氧体和镍锌铁氧体中的至少一种。
作为优选，所述熟石灰与陶氏粉末活性炭和轻质碳酸钙按照1：1.2：0.9重量份混合。
作为优选，所述中空短管的直径与高度比为10：3~6。
由于上述技术方案运用，本发明与现有技术相比具有下列优点和效果：
1、本发明用于废水处理的亲水型生物载体，其挂膜速度快，不易脱落，处理效率高，适用于污水中低浓度有机物与氨氮的处理，低浓度有机废水，本发明的生物填料具有极强的亲水性及生物亲和性，且填料本身对生物膜具有很强的吸附强度，有利于填料载体上生物量的截留与累积，其氨氮去除率超过92%，COD去除率超过78%，因此能较好的适应低浓度条件下的废水处理。
2、本发明用于废水处理的亲水型生物载体，其在高密度聚乙烯65~75份、轻质碳酸钙6~10份、马来酸酐3~5份中进一步添加过氧化二异丙苯0.2~0.6份、明胶1.5~3份和磁粉0.5~2份，既有利于填料带有较强磁性形成磁化效应，提高废水中污染物转化速度和效率，产生吸附力，增加填料表面的吸附量;同时，过氧化二异丙苯0.2~0.6份、明胶1.5~3份可提高微生物的活性，水中微生物经磁化作用后，适应生存下来的微生物具有更大的增殖和代谢能力，使得有机污染物在弱磁场的作用下，通过磁力键、磁力、洛仑兹力和磁致胶体效应等作用经磁聚、吸附、富集到磁性生物填料表面;氧是顺磁性物质，曝气时会在磁场作用下被吸附到生物填料附近，增大填料表面的氧浓度，促进好氧生物的繁殖，另外弱磁场还具有诱导微生物的活性和酶活性的作用;再次，其采用明胶1.5~3份和甲壳素1~2份搭配使得生物载体，缩短挂膜周期，并增强生物膜吸附强度，不易脱落。
3、本发明用于废水处理的亲水型生物载体，在填料组分中进一步添加陶氏粉末活性炭5~20份，使得填料具有优良的吸附能力，能使生物细胞和有机物吸附固体表面，造成局部空间的高氧化速率，突破原有浓度平衡的界限，延长微生物与有机物的接触时间，使有机物被迅速、彻底降解，生物的氧化又使活性炭表面吸附能力得到恢复。
4、本发明用于废水处理的亲水型生物载体，在填料组分中进一步熟石灰，改善填料的比重，让悬浮式填料比重接近水的比重，大大降低动力搅拌能耗，提高填料的功效。
